Allgemein: Das Hebedreieck hat die gleiche Funktion wie ein Kurztraverse oder ein Spreader. Die angegebenen Arbeitslastgrenzen gelten für einen maximalen oberen Anschlagwinkel von 90°. Bei oberen Winkeln zwischen 90° und 120° muss die Arbeitslastgrenze um 30% verringert werden. Alle Hebedreiecke werden mit 2 Schäkeln geliefert. Die Arbeitslastgrenze im mittleren Schäkelloch entspricht der Arbeitslastgrenze des Schäkels gemäß Tabelle.

Design: Blech schneiden. Tragen Sie Platten und Distanzstücke für die Schäkel.

  • Material: Platte aus hochfestem Baustahl.
  • Kennzeichnung: WLL- und CE-Kennzeichnung.
  • Oberfläche: Gelb lackiert.
  • Hinweis: Andere Lasten und Abmessungen auf Anfrage erhältlich.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

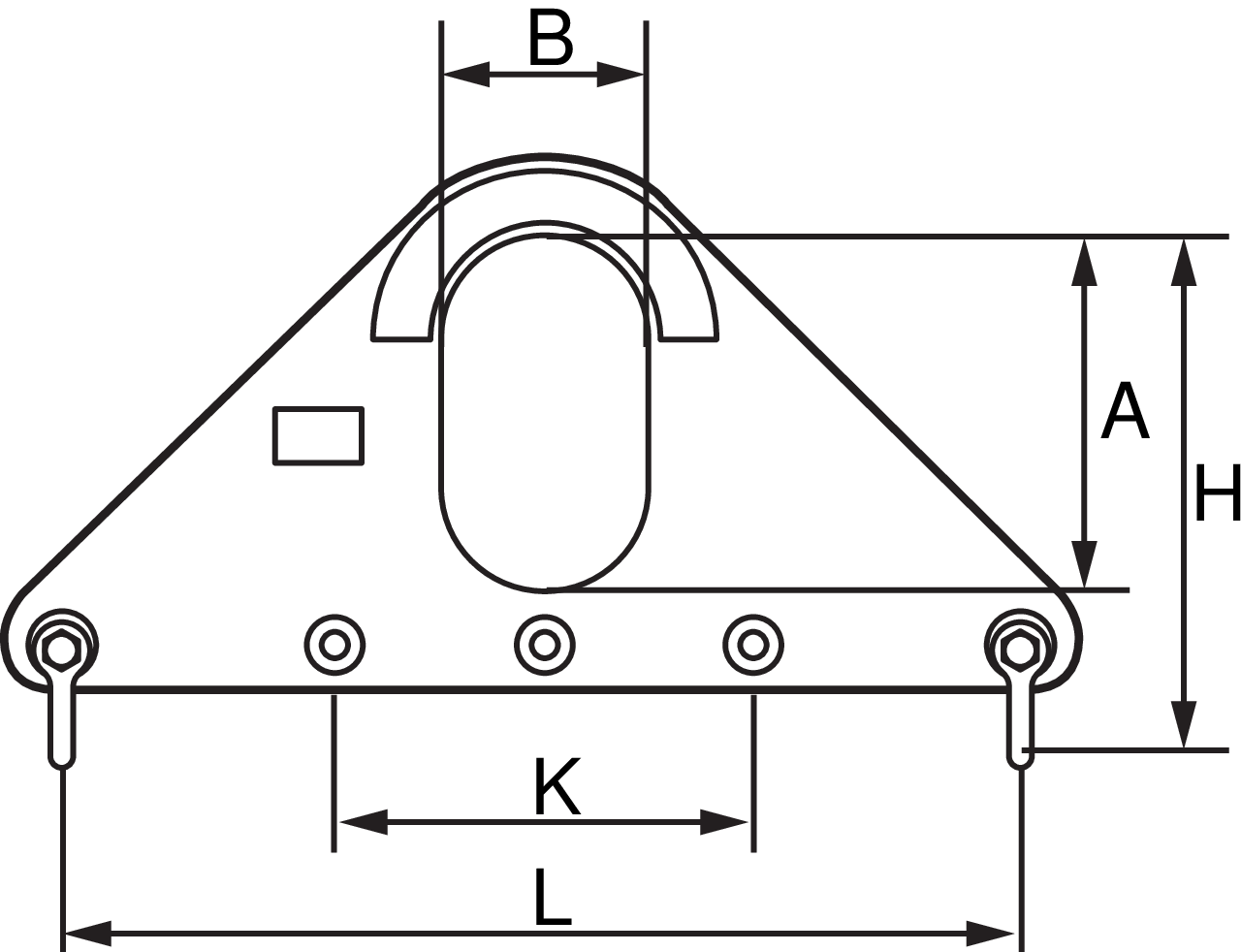

Artikel-Nr. WLL
t
Schäkel A
mm
B
mm
H
mm
K
mm
L
mm
Gewicht
kg
13.406670020.9 2 11,311 250 150 340 290 700 13
13.406670040.9 4 11,311 250 150 360 290 700 20
13.406670060.9 6 11,311 250 150 375 290 700 31
13.406670100.9 10 11,311 300 180 460 360 870 55
13.406670150.9 15 11,311 300 180 490 360 870 74
13.406670200.9 20 11,311 300 180 525 360 870 100
