Aluminiumportalkran in Schnellaufbauweise
Die Mobilität, der sichere und einfache manuelle Zusammenbau und die Festigkeit des Werkstoffes schaffen völlig neue Einsatzbereiche bei eingeschränkten Platzverhältnissen oder schwer erreichbaren Orten, wie z.B. Dachstühle, Fahrstuhlschächte, in der Sanitär- und Abwassertechnik oder an Orten mit erhöhten Anforderungen an die Sauberkeit (Nahrungsmittel, Krankenhäuser, etc.).

Konstruktion: Der Portalkran besteht aus vier Einzelelementen, die in wenigen Minuten auf- und abgebaut werden können. Die Höhe ist verstellbar, so dass der Kran auch in Räumen mit niedrigen Decken platziert werden kann.

Anwendungsbereiche:
- Heben und Bewegen von schweren Lasten.
- Gebäudekomponenten hinein und heraus bringen.
- Reparatur und Wartung von Pumpen.
- Be- und Entladen von LKW und Anhängern.
- Einsatz in Werkstätten und auf Baustellen.

  • Hinweis: Kann mit einer Kapazität von bis zu 3 Tonnen geliefert werden, ebenso wie maßgeschneiderte Lösungen.
Aluminium-Kräne
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

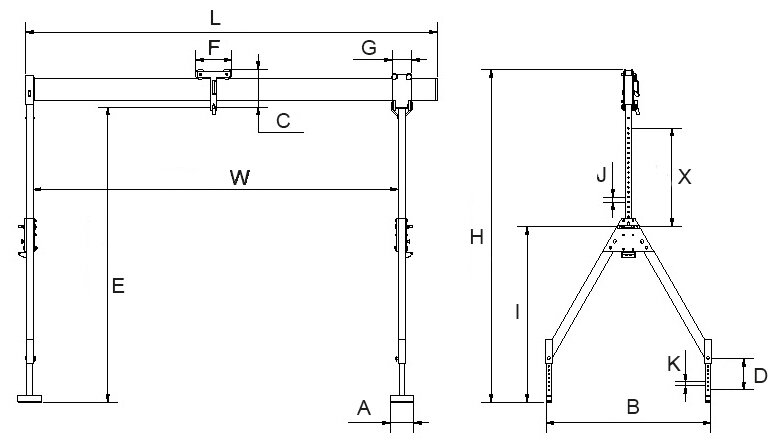

Artikel-Nr. WLL
t
Modell Trägerlänge
m
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
I
mm
J
mm
K
mm
L
mm
W
mm
X
mm
Gewicht
kg
CAD
13.10111000-7 0,75 Mini 7 240 1.200 385 320 1230-2100 370 200 1615-2485 - 50 40 7.217 6.992 550 143
13.10111000-8 0,75 Mini 8 240 1.200 385 320 1230-2100 370 200 1615-2485 - 50 40 8.217 7.992 550 153
13.10112000-7 0,75 Standard 7 240 1.720 385 320 1680-3000 370 200 1470-1790 1470-1790 50 40 7.217 6.992 1.000 159
13.10112000-8 0,75 Standard 8 240 1.720 385 320 1680-3000 370 200 1470-1790 1470-1790 50 40 8.217 7.992 1.000 168
13.10113000-7 0,75 Maxi 7 240 2.295 385 320 2180-4000 370 200 1965-2285 1965-2285 50 40 7.217 6.992 1.500 175
13.10113000-8 0,75 Maxi 8 240 2.295 385 320 2180-4000 370 200 1965-2285 1965-2285 50 40 8.217 7.992 1.500 184
13.10111000-6 1 Mini 6 240 1.200 385 320 1230-2100 370 200 1615-2485 - 50 40 6.217 5.992 550 134
13.10112000-6 1 Standard 6 240 1.720 385 320 1680-3000 370 200 1470-1790 1470-1790 50 40 6.217 5.992 1.000 149
13.10113000-6 1 Maxi 6 240 2.295 385 320 2180-4000 370 200 1965-2285 1965-2285 50 40 6.217 5.992 1.500 165
13.10111000-2 1,5 Mini 2 240 1.200 385 320 1230-2100 370 200 1615-2485 - 50 40 2.217 1.992 550 96
13.10111000-3 1,5 Mini 3 240 1.200 385 320 1230-2100 370 200 1615-2485 - 50 40 3.217 2.992 550 105
13.10112000-2 1,5 Standard 2 240 1.720 385 320 1680-3000 370 200 1470-1790 1470-1790 50 40 2.217 1.992 1.000 111
13.10111000-4 1,5 Mini 4 240 1.200 385 320 1230-2100 370 200 1615-2485 - 50 40 4.217 3.992 550 115
13.10112000-3 1,5 Standard 3 240 1.720 385 320 1680-3000 370 200 1470-1790 1470-1790 50 40 3.217 2.992 1.000 121
13.10111000-5 1,5 Mini 5 240 1.200 385 320 1230-2100 370 200 1615-2485 - 50 40 5.217 4.992 550 124
13.10113000-2 1,5 Maxi 2 240 2.295 385 320 2180-4000 370 200 1965-2285 1965-2285 50 40 2.217 1.992 1.500 127
13.10112000-4 1,5 Standard 4 240 1.720 385 320 1680-3000 370 200 1470-1790 1470-1790 50 40 4.217 3.992 1.000 130
13.10113000-3 1,5 Maxi 3 240 2.295 385 320 2180-4000 370 200 1965-2285 1965-2285 50 40 3.217 2.992 1.500 137
13.10112000-5 1,5 Standard 5 240 1.720 385 320 1680-3000 370 200 1470-1790 1470-1790 50 40 5.217 4.992 1.000 140
13.10113000-4 1,5 Maxi 4 240 2.295 385 320 2180-4000 370 200 1965-2285 1965-2285 50 40 4.217 3.992 1.500 146
13.10113000-5 1,5 Maxi 5 240 2.295 385 320 2180-4000 370 200 1965-2285 1965-2285 50 40 5.217 4.992 1.500 156
