KWB

Allgemein: Kette zum Heben oder Verzurren (anderer Sicherheitsfaktor).  Erhältlich in 2 verschiedenen Qualitäten
Star Alloy (SA/S):

  • Arbeitstemperatur: max. 200ºC
  • Markierung: "10" auf dem Glied alle 300mm (bis 16mm) andere alle 900 mm.
  • Oberfläche: Violett lackiert

Star Alloy Plus+ (SAP/S): für Arbeitstemperaturen bis 380°C (auf Anfrage erhältlich).

  • Material: Legierter Stahl
  • Kennzeichnung: nach Norm, Ein Kettenglied je Meter ist mit der Angabe der Güteklasse gekennzeichnet.
  • Temperaturbereich: Star Alloy SA/S: -40°C bis zu 200°C - Star Alloy Plus+ SAP/S: -40°C bis zu 380°C
  • Oberfläche: Lackiert.
  • Standard: EN 818-2 (higher capacity)
  • Warnhinweis: Darf nicht wärmebehandelt werden.
  • Sicherheitsbeiwert: 4:1 for lifting.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

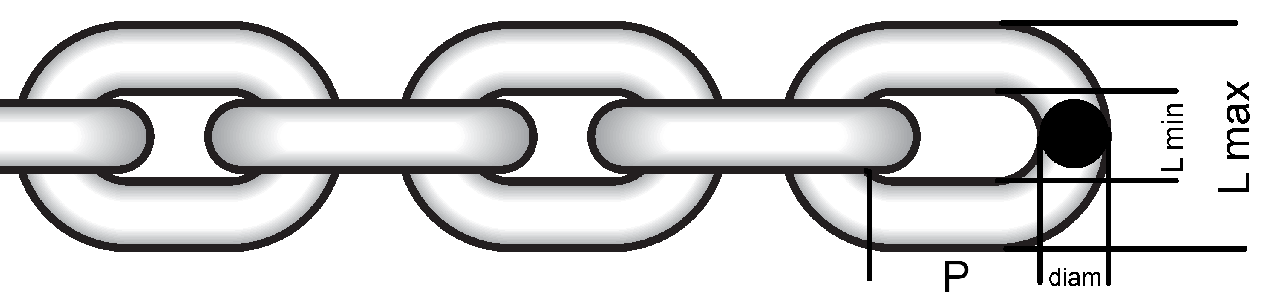

Artikel-Nr. Code Durchmesser
mm
WLL
t
Bruchkraft (kN) min. (mm) max. (mm) Pitch P
mm
Gewicht
kg/m
CAD
03.11SAS06.10 SA/S-6 6 1,4 56,5 9 22 18 0,96
03.11SAS07.10 SA/S-7 7 1,9 77 10 25 21 1,2
03.11SAS08.10 SA/S-8 8 2,5 100 11 29 24 1,57
03.11SAS10.10 SA/S-10 10 4 157 14 36 30 2,46
03.11SAS13.10 SA/S-13 13 6,7 266 18 47 39 4,18
03.11SAS16.10 SA/S-16- 16 10 402 22 58 48 6,28
03.11SAS19.10 SA/S-19 19 14 567 27 69 57 8,9
03.11SAS22.10 SA/S-22- 22 19 760 30 79 66 11,88
03.11SAS26.10 SA/S-26 26 26,5 1.060 35 94 78 16,18
Sicherheitsfaktor für Hebeanwendungen 4:1
