Red Rooster

Allgemein: Hochgeschwindigkeits-Druckluft-Kettenzug für Lasten von 500 bis 980 kg.
RED ROOSTER Druckluftkettenzüge wurden speziell für die "Materialflussindustrie" entwickelt. Zum Beispiel: Lagerung, Verpackung etc. Diese Hebezeuge haben eine sehr hohe Hub- und Senkgeschwindigkeit, wodurch sie sich besonders für Anwendungen mit langen Hubhöhen eignen.

  • Sehr hohe Hub- und Senkgeschwindigkeiten.
  • Maximale Geschwindigkeit einstellbar, Hub- und Senkgeschwindigkeit unabhängig voneinander.
  • Präzise variable Geschwindigkeitsregelung (Seilzug- und Hängesteuerung).
  • Optimale Kontrolle der Last, sehr präzise Positionierung.
  • Kompakt und leicht.
  • Einfach zu montierender Abluftschlauch.
  • Endanschlagsystem.
  • Der Luftmotor wird durch die Abluft gekühlt (intern).
  • Kabelsteuerung oder Handbedienung
  • Niedriger Geräuschpegel
  • Aluminiumgehäuse

Optional:

  • Marine-Spezifikation/Korrosionsbeständigkeit.
  • Lacksysteme von C2 - Industrial bis C5 - Offshore-Spezifikation (standardmäßig roter Anstrich, andere RAL-Farben auf Anfrage).
  • Auswahl an Anhängern.
  • Funksteuerschalter für elektro-pneumatische Steuerungen.
  • Steuerungssysteme.
  • Kettenkollektoren (PVC, verzinkt oder Edelstahl).
  • Verschiedene Arten von Haken oder Gabelköpfen erhältlich.
  • Luftversorgungssysteme und Ventile.
  • Luftwartungseinheit.
  • Abluftleitung.
  • Inhouse-Design für "Specials".
  • Leitungswagensysteme.
  • Hauptluftabsperrventil.

ATEX:

  • Nach EG-Richtlinie 94/9/EG (Ex-Klassifizierung).

Empfohlen:Wir empfehlen dringend die Verwendung einer SMC-Luftaufbereitungsanlage. (Separat erhältlich).

  • Ausführung: Sehr hohe Hub- und Senkgeschwindigkeiten.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. WLL
t
Typ Lastketten Ø (mm) Anzahl der Stränge Luftverbrauch Heben l/sec Luftverbrauch Senken I/sec Hubgeschwindigkeit ohne Last (m/min) Lowering speed with max.load
m/min
Luftanschluss Gewicht mit 3m Hub (kg) Hubgeschwindigkeit ohne Last (m/min) CAD
16.30TCS-500C 0,5 TCS-500C 6.3x19.1 1 28 33 17 34 1/2"BSPT 6 19 33 1/2"
16.30TCS-500PE 0,5 TCS-500PE 6.3x19.1 1 28 33 17 34 1/2"BSPT 6 19 33 1/2"
16.30TCS-980C2 0,98 TCS-980C2 6.3x19.1 2 28 33 8,5 17 1/2"BSPT 6 24 17 1/2"
16.30TCS-980P2E 0,98 TCS-980P2E 6.3x19.1 2 28 33 8,5 17 1/2"BSPT 6 24 17 1/2"

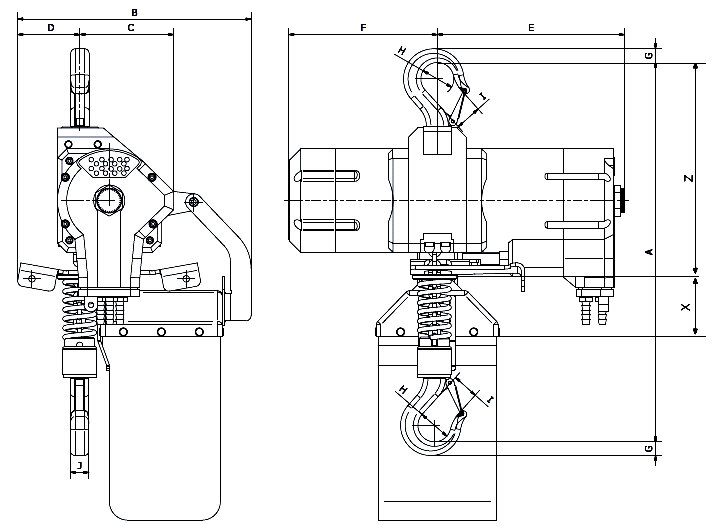

Typ
A
B
C
D
E
F
G
I
J
X
Z

mm











TCS-500C / TCS-500PE
415
255
13
68
205
163
15
35
22
22
40
210
TCS-980C2 / TCS980P2E
510
205
123
37
163
205
30
40
29
25
40
225
