Crosby

Allgemein: Die horizontalen Hebeklemmen IPH10(J) verfügen über ein Vorspannsystem, mit dessen Hilfe sich die Klemmen zum horizontalen Transportieren und Heben an formstabilem Material befestigen lassen. Diese Klemmen müssen mindestens paarweise eingesetzt werden.

Merkmale:

  • Erhältlich in Kapazitäten von 0,5 bis 12 Tonnen.
  • Typ IPH10: Backenöffnungen verfügbar: 0 bis 60 mm.
  • Typ IPH10J: Backenöffnungen verfügbar: 60 bis 120 mm.
  • Geschweißter Körper aus legiertem Stahl für mehr Festigkeit und kleinere Abmessungen. Geschmiedete Legierungskomponenten, wo erforderlich.
  • Ausgestattet mit Vorspannsystem und Griff für einfache Platzierung. Ausgenommen 0,5t- und 1t-Modelle.
  • Individuell geprüft bis zum 2-fachen der Betriebslastgrenze mit Zertifizierung.
  • Benutzerhandbuch mit Testzertifikat liegt jeder Klemme bei.
  • Wartungs- und Reparatursätze sind erhältlich.
  • Alle Größen sind mit RFID EQUIPPED ausgestattet.


Zahlreiche Sonderausführungen zum Beispiel als Schongreifer etc. auf Anfrage verfügbar.

  • Material: Legierter Stahl.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, Logo, WLL, Greifbereich, individuelle Seriennummer, RFID Chip und CE-Kennzeichnung.
  • Oberfläche: Orange/blau lackiert.
  • Standard: EN 13155
  • Warnhinweis: Paarweise oder mehr zu verwenden.

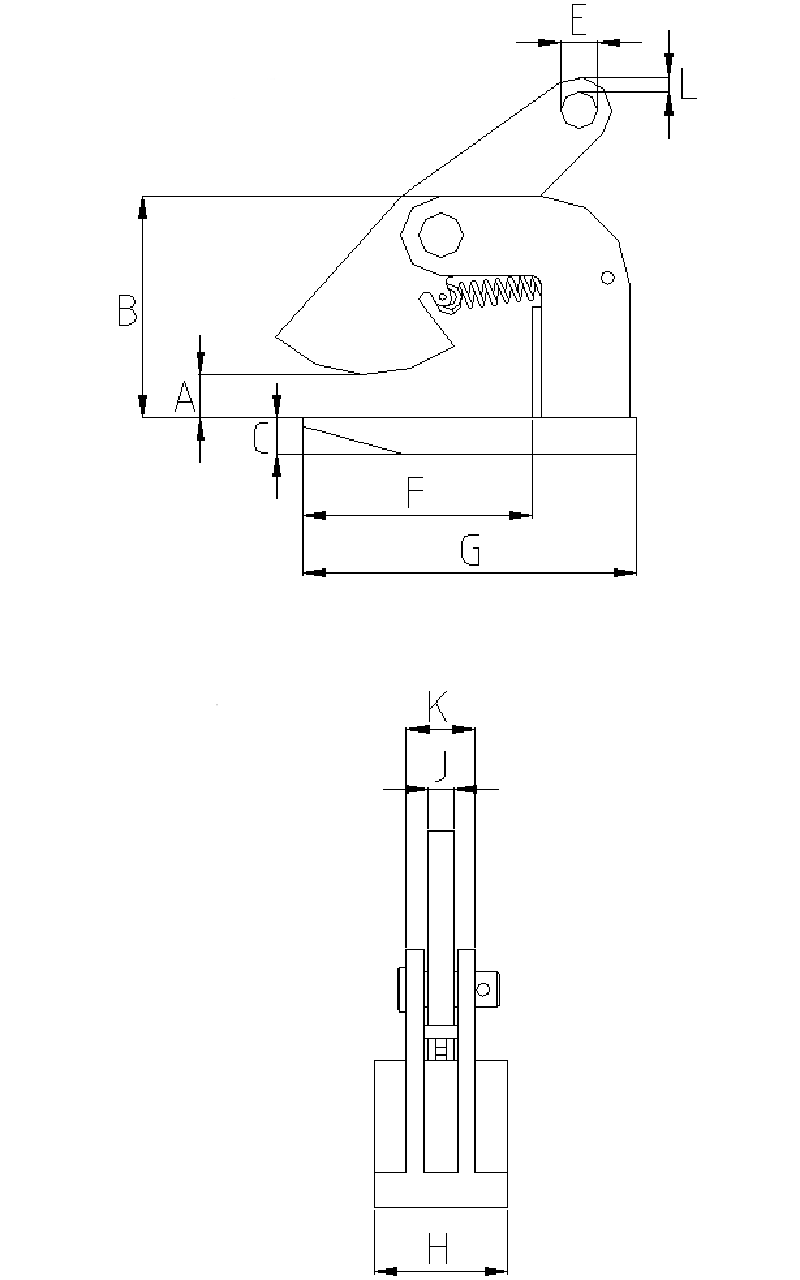

IPH10 Zeichnung
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. WLL
t
Maulweite
mm
I P Typ B
mm
C
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
L
mm
Gewicht
kg
4100809 0,5 0-20 0.5-IPH10* 86 12 16 103 150 60 12 27 4 1,8
4100810 1 0-35 1-IPH10* 100 16 16 103 150 61 12 31 7 2,5
16.012703522 2 0-60 2-IPH10 117 16 22 109 256 110 20 40 9 5,5
16.012703523 3 0-60 3-IPH10 117 20 26 109 266 120 20 48 11 7,5
16.012703533 3 60-120 3-IPH10J 177 20 26 109 266 120 20 48 9 9
16.012703524 4,5 0-60 4.5-IPH10 132 25 30 104 280 130 20 48 12 10,5
16.012703534 4,5 60-120 4.5-IPH10J 192 25 30 104 280 130 20 48 11 12
16.012703525 6 0-60 6-IPH10 143 25 36 123 320 130 20 48 14 13
16.012703535 6 60-120 6-IPH10J 203 25 36 123 320 130 20 48 12 15
16.012703526 9 0-60 9-IPH10 157 30 43 133 330 140 25 62 16 18,5
16.012703536 9 60-120 9-IPH10J 217 30 43 133 330 140 25 62 14 20,5
16.012703527 12 0-60 12-IPH10 172 30 47 141 353 150 25 62 17 21,5
16.012703537 12 60-120 12-IPH10J 232 30 47 141 353 150 25 62 16 24
* Ausführung ohne Griff und Magnet
