Der POWERTEX Haspelfahrwerk PGT-S2 ist ein hochwertiger, langlebiger, niedrig gebauter Schiebewagen, der sich leicht auf horizontalen Trägern und Schienen installieren lässt.

Der Wagen lässt sich dank hochwertiger, gelagerter Stahlräder mit der Handkette leicht entlang des Trägers positionieren.

Merkmale:

  • Sicher - Alle POWERTEX-Wagen sind belastungsgetestet 1,5 x WLL
  • In die Konstruktion integrierte mechanische Anschläge, die ein Entgleisen verhindern
  • Ausgestattet mit Verbindungsplatte mit Öse zum oberen Haken des Hebezeugs oder direkter Verbindung
  • Verbindungsplatte kann um 90 Grad gedreht werden, um eine direkte Verbindung mit POWERTEX S2 Hebezeugen ohne Zwischenhaken/Öse zu ermöglichen
  • Gummipuffer zur Absorption von Stoßbelastungen beim Aufprall auf das Schienenende
  • Ausgestattet mit RFID für schnelle Registrierung und Wartung
  • Mit QR-Code markiert, um jederzeit den Zugriff auf die Benutzerhandbücher zu ermöglichen
  • PPT-S2 lässt sich leicht auf einer horizontalen Schiene oder einem Träger montieren und demontieren.
  • Das 3-teilige Design macht die Installation schnell und ergonomisch
  • Die Welle lässt sich leicht mit der Sicherungsplatte sichern (keine Notwendigkeit, große Kronenmutter oder Bundstifte zu verwenden)
  • Die Radwellen werden für eine hohe Qualität der Schweißnähte mit einem Roboter geschweißt
  • Große Stahlräder mit beidseitig abgedichteten Lagern, die keine Wartung benötigen
  • Pulverbeschichtete Seitenwände geben ein schönes, dauerhaftes Abschluss
  • Passt auf die meisten Arten von Trägerprofilen und die meisten Marken von Hebeblöcken und Elektrozügen
  • Längere Wellen für breitere Balken können ab Lager in der EU geliefert werden.
  • Kann in die Blackline-Version BT umgewandelt werden, indem das mitgelieferte graue Etikett über dem glänzenden Typenschild angebracht wird.

Die Produkte von Blackline BT eignen sich für den Einsatz in Theatern und in der Unterhaltungsindustrie.

  • Kennzeichnung: nach Norm, CE-Kennzeichnung, WLL, Trägerbreite, individuelle Seriennummer
  • Temperaturbereich: -10°C bis zu +50°C.
  • Oberfläche: Schwarz pulverbeschichtet (mattes Abschluss)
  • Standard: EN 13157
  • Sicherheitsbeiwert: 4:1
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

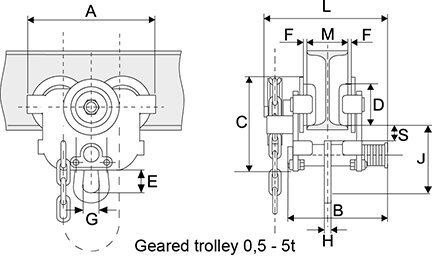

Artikel-Nr. WLL
t
Modell Flanschbreite (M)
mm
Minimum radius
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
L
mm
S (mm) Gewicht
kg
CAD
16.05PGTS2005 0,5 PGT-S2 50-135 800 205 198 150 55 30 1,5 – 2 28 8 111 28 239 27 8
16.05PGTS2005B 0,5 PGT-S2 130-215 800 205 278 267 55 30 1,5 – 2 28 8 111 28 239 27 8
16.05PGTS2005C 0,5 PGT-S2 215-300 800 205 363 150 55 30 1,5 – 2 28 8 111 28 239 27 8
16.05PGTS2010 1 PGT-S2 55-140 1.000 242 211 174 68 30 1,5 – 2 32 10 118 32 154 28 12,4
16.05PGTS2010B 1 PGT-S2 140-215 1.000 242 286 150 68 30 1,5 – 2 32 10 118 32 254 28 12,4
16.05PGTS2010C 1 PGT-S2 215-300 1.000 242 371 174 68 30 1,5 – 2 32 10 118 32 254 28 12,4
16.05PGTS2020 2 PGT-S2 65-155 1.100 270 238 194 80 49 1,5 – 2 40 12 147 36 277 27 18,1
16.05PGTS2020B 2 PGT-S2 150-230 1.100 270 313 174 80 49 1,5 – 2 40 12 147 36 277 27 18,1
16.05PGTS2020C 2 PGT-S2 230-300 1.100 270 383 194 80 49 1,5 – 2 40 12 147 36 277 27 18,1
16.05PGTS2030 3 PGT-S2 90-160 1.300 325 246 234 100 60 2 – 3 49 14 177 44 287 29 30,3
16.05PGTS2030B 3 PGT-S2 160-230 1.300 325 316 194 100 60 2 – 3 49 14 177 44 287 29 30,3
16.05PGTS2030C 3 PGT-S2 230-300 1.300 325 386 234 100 60 2 – 3 49 14 177 44 287 29 30,3
16.05PGTS2050 5 PGT-S2 90-180 1.500 370 280 234 110 79 2 – 3 59 16 219 55 320 29 46,5
16.05PGTS2050B 5 PGT-S2 180-230 1.500 370 330 267 110 79 2 – 3 59 16 219 55 320 29 46,5
16.05PGTS2050C 5 PGT-S2 230-300 1.500 370 400 267 110 79 2 – 3 59 16 219 55 320 29 46,5
