Allgemein: Zum Spannen von Seilen, Kabeln und ähnlichem.

Standard: DIN 1478.

  • Werkstoff: Unlegierter Stahl.
  • Oberfläche: Körper verzinkt, Enden blank.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

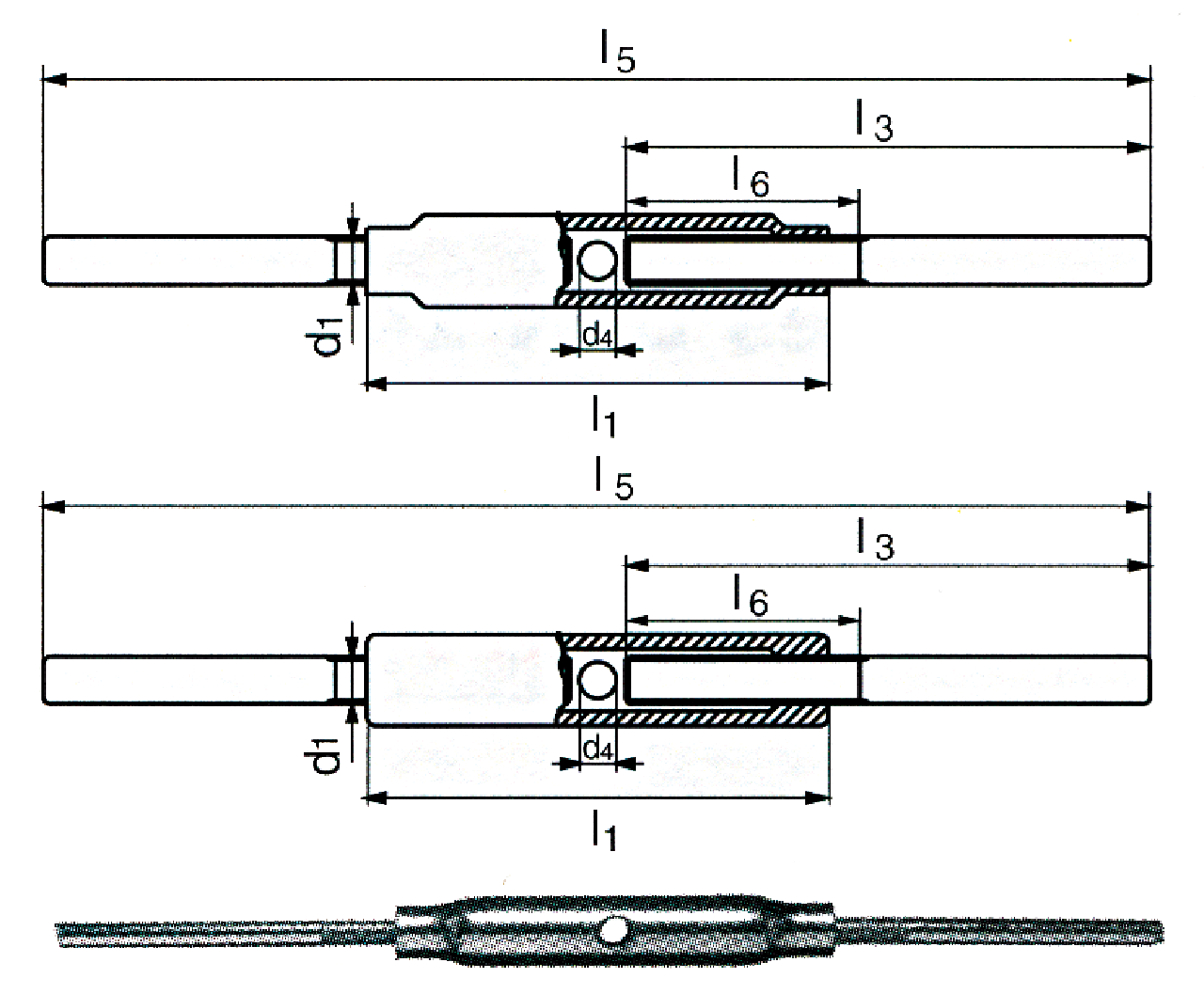

Art. Nr. l1 mm l3 (mm) l5 (mm) ad (mm) l6 (mm) Verpackung D1 (mm) d4 (mm) Gewicht
kg
CAD
9115041 110 120 240-330 90 65 10 M6 6 14
9115042 110 120 240-325 85 65 10 M8 8 18
9115043 125 150 300-395 95 75 10 M10 8 32
9115044 125 150 300-390 90 75 10 M12 10 45
9115045 170 200 400-520 120 100 10 M16 10 90
9115046 200 220 400-540 140 120 1 M20 12 150
9115047 255 260 520-700 180 150 1 M24 12 275
9115048 255 260 520-680 160 160 1 M30 16 394
