Green Pin

Anmerkung: Lieferbar in den Ausführungen Gabel-Gabel, Auge-Auge und Gabel-Auge.

  • Ausführung: Geschmiedet, nach U.S. Spezifikation FF-T-791. Abmessungen 3/8" bis einschl. 5/8" werden mit Schrauben und Muttern geliefert. andere Abmessungen mit Bolzen und Splint.
  • Werkstoff: Legierter Stahl.
  • Oberfläche: Verzinkt
  • Hinweis: Spannschrauben werden in der Regel nicht in Hebeanwendungen eingesetzt. Für die Verwendung in Hebeanwendung ist jede Spannschraube einer Prüflast zu unterziehen. Gerne unterbreiten wir Ihnen hierüber ein Angebot. In Hebeanwendungen darf die Gewindelänge der Spannschrauben nicht angepasst werden.
  • Warnhinweis: Darf nicht wärmebehandelt werden.
  • Sicherheitsbeiwert: 5:1.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Art. Nr. WLL
t

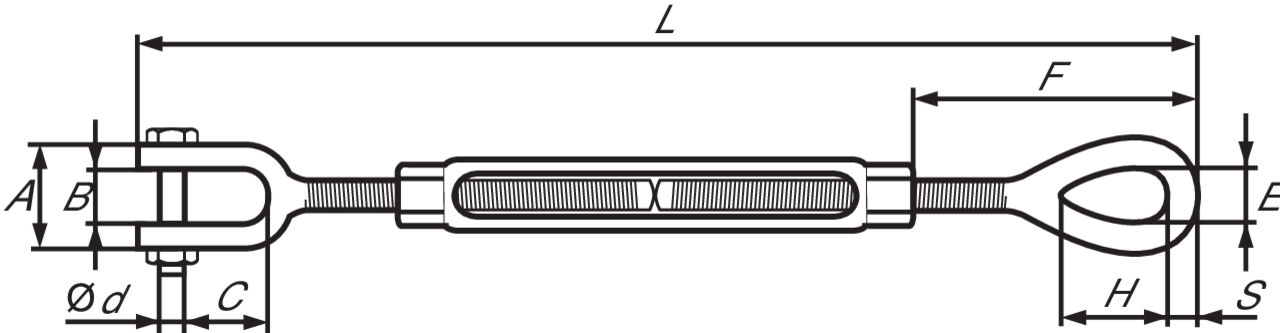

Aufnahme (mm) Gewinde inch Gabel A Gabel B Gabel C Gabel D Auge E Auge F Auge H Auge S L min. Gewicht
kg
CAD
11.51791B0023100JJ 0,23 100 1/4 23 11 16 6,4 8,6 45 19 6 205 0,14
11.51791B0036115JJ 0,36 115 5/16 25 12 22 6,4 11 53 23 7 242 0,23
11.51791B0054150JJ 0,54 150 3/8 29 13 22 8 13 65 28 9 302 0,34
11.51791B0100150JJ 1 150 1/2 36 16 26 9,5 18 80 36 12 338 0,69
11.51791B0100230JJ 1 230 1/2 36 16 26 9,5 18 80 36 12 414 0,78
11.51791B0100300JJ 1 300 1/2 36 16 26 9,5 18 80 36 12 490 0,93
11.51791B0159150JJ 1,59 150 5/8 44 18 33 13 21 98 43 14 394 1,1
11.51791B0159230JJ 1,59 230 5/8 44 18 33 13 21 98 43 14 470 1,4
11.51791B0159300JJ 1,59 300 5/8 44 18 33 13 21 98 43 14 546 1,7
11.51791B0236150JJ 2,36 150 3/4 55 23 38 15,5 25 113 53 17 432 1,8
11.51791B0236230JJ 2,36 230 3/4 55 23 38 15,5 25 113 53 17 508 2
11.51791B0236300JJ 2,36 300 3/4 55 23 38 15,5 25 113 53 17 584 2,4
11.51791B0236460JJ 2,36 460 3/4 55 23 38 15,5 25 113 53 17 737 3
11.51791B0327300JJ 3,27 300 7/8 63 27 44 19 31 118 59 20 625 3,5
11.51791B0327460JJ 3,27 778 7/8 63 27 44 19 31 118 59 20 778 4,2
11.51791B0454150JJ 4,54 150 1 70 30 52 22 36 155 74 22 524 4,1
11.51791B0454300JJ 4,54 300 1 70 30 52 22 36 155 74 22 676 5,1
11.51791B0454460JJ 4,54 460 1 70 30 52 22 36 155 74 22 829 6
11.51791B0454610JJ 4,54 610 1 70 30 52 22 36 155 74 22 980 7,4
11.51791B0690300JJ 6,9 300 1 1/4 94 44 73 29 45 197 88 29 760 8,8
11.51791B0690460JJ 6,9 460 1 1/4 94 44 73 29 45 197 88 29 912 11
11.51791B0690610JJ 6,9 610 1 1/4 94 44 73 29 45 197 88 29 1.064 13
11.51791B0971300JJ 9,71 300 1 1/2 106 52 70 35 54 215 105 32 823 13
11.51791B0971460JJ 9,71 460 1 1/2 106 52 70 35 54 215 105 32 975 15
11.51791B0971610JJ 9,71 610 1 1/2 106 52 70 35 54 215 105 32 1.128 18
11.51791B1270460JJ 12,7 460 1 3/4 125 59 85 41 60 254 119 38 1.060 22
11.51791B1270610JJ 12,7 610 1 3/4 125 59 85 41 60 254 119 38 1.213 28
11.51791B1678610JJ 16,78 610 2 142 64 93 51 69 308 146 45 1.315 43
11.51791B2722610JJ 27,22 610 2 1/2 151 75 114 57 79 344 165 51 1.486 68
11.51791B3402610JJ 34,02 610 2 3/4 173 89 110 70 83 381 178 57 1.562 91

Download CAD
