Ropeblock

Allgemein: Vorgesehen zur zeitweiligen Befestigung von Stahldrahtseilen an Mobilkranen. Der Keil und das Gehäuse arbeiten als Spannstock, welcher das Drahtseil arretiert.

  • Ausführung: Komplett mit Keil.
  • Material: Legierter Gussstahl mit hoher mechanischer Festigkeit.
  • Kennzeichnung: Mindestbruchkraft auf Klemme und Keil.
  • Oberfläche: Blau lackiert oder feuerverzinkt.
  • Hinweis: Die Verbindung erreicht 80% der Mindestbruchkraft des Seiles und max. die Bruchlast der Keilendklemme.
  • Warnhinweis: Folgen Sie den Anweisungen der Betriebsanleitung!
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

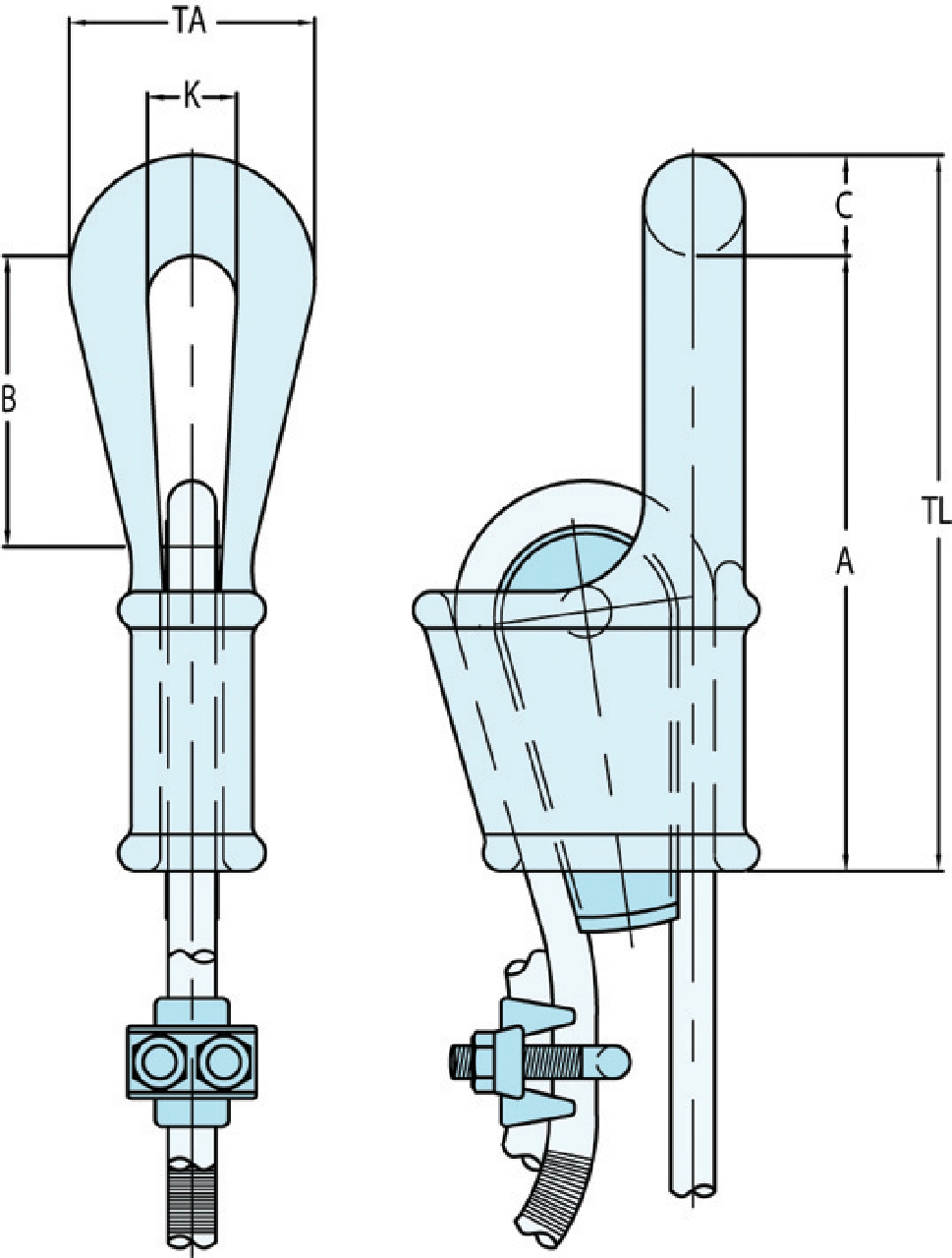

Artikel-Nr. Modell MBK
t
für Drahtseil Ø (mm) A
mm
B
mm
C
mm
K
mm
TA (mm) TL
mm
Gewicht
kg
CAD
10.20CWS303GAL CWS 303 40 18-19 220 100 34 40 90 254 7
10.20CWS304GAL CWS 304 55 20-22 225 225 42 47 110 267 9
10.20CWS305GAL CWS 305 75 24-26 290 130 50 55 125 340 14
10.20CWS306GAL CWS 306 90 27-29 325 145 60 70 152 385 22
10.20CWS307GAL CWS 307 110 30-32 360 160 68 75 165 428 30
10.20CWS308GAL CWS 308 125 34-36 400 180 68 75 165 468 38
10.20CWS309GAL CWS 309 150 37-39 500 240 72 80 185 572 49
10.20CWS310GAL CWS 310 170 40-42 600 310 80 90 210 680 65
10.20CWS311GAL CWS 311 225 43-48 640 325 90 100 225 730 100
10.20CWS312GAL CWS 312 280 49-52 720 375 100 110 245 820 150
10.20CWS313GAL CWS 313 360 54-58 775 400 110 120 265 885 175
10.20CWS314GAL CWS 314 425 61-64 900 470 120 130 290 1.020 230
10.20CWS315GAL CWS 315 460 72-76 1.000 500 130 150 330 1.130 300
10.20CWS316GAL CWS 316 625 81-86 1.125 550 135 165 360 1.260 425
