pewag

Allgemein: Edelstahl Sicherheitsschäkel mit Bolzen, geschmiedet, markiert und geprüft. Verwendbar als Endbestückung von Anschlagketten, Anschlagseilen oder Pumpen-Ketten mit höchster Sicherheit auch bei Vibrationen. (Der Schäkel passt nicht direkt in ein Kettenglied)
S= mit Sicherheitsstift
C = Sicherung durch Kunststoff

  • Material: Edelstahl
  • Kennzeichnung: Artikelcode und Charge
  • Sicherheitsbeiwert: 6:1
  • Güteklasse: 6
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. Code WLL
t

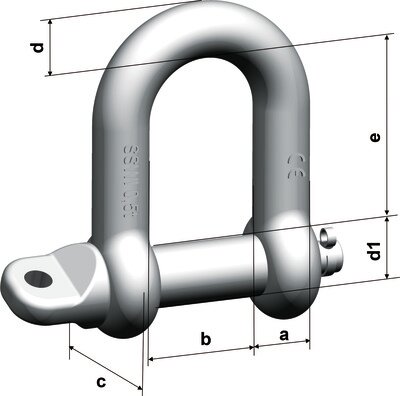

a (mm) b (mm) c (mm) d
mm
d1 mm e (mm) Gewicht
kg
CAD
11.3987036 SSWI 0,5 t-S 0,5 10 21 22 10 11 41 0,14
11.3962074 SSWI 0,63 t-S 0,63 8 21 18 8 9 35 0,08
11.3981731 SSWI 0,63 t-S-W 0,63 12 26 25 12 13 41 0,22
11.3962086 SSWI 0,9 t-S 0,9 8 18 18 8 9 33 0,07
11.3987039 SSWI 1,25 t-S 1,25 18 42 46 18 21 78 1
11.3962090 SSWI 1,6 t-S 1,6 15 36 32 15 17 62 0,52

Andere Größen und Sondermodelle sind auf Anfrage erhältlich!
