Green Pin

Normen: EN 13889 und erfüllt die Leistungsanforderungen der US Fed. Spec. RR-C-271. Type IVB Class 3, Grade A.

Zertifikate: Auf Wunsch erstellen wir zu diesem Produkt ein Werkszeugnis, Vormaterialzeugnis, Hersteller-Prüfzeugnis und/oder eine EG-Konformitätserklärung.

  • Material: Bügel und Bolzen hochfester Stahl, Güteklasse 6, vergütet.
  • Kennzeichnung: nach Norm
  • Temperaturbereich: -20°C bis +200°C.
  • Oberfläche: Feuerverzinkt.
  • Standard: EN 13889
  • Hinweis: Innere Weite und Länge + 5 % Schmiedetoleranz
  • Sicherheitsbeiwert: 6:1
  • Güteklasse: 6
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

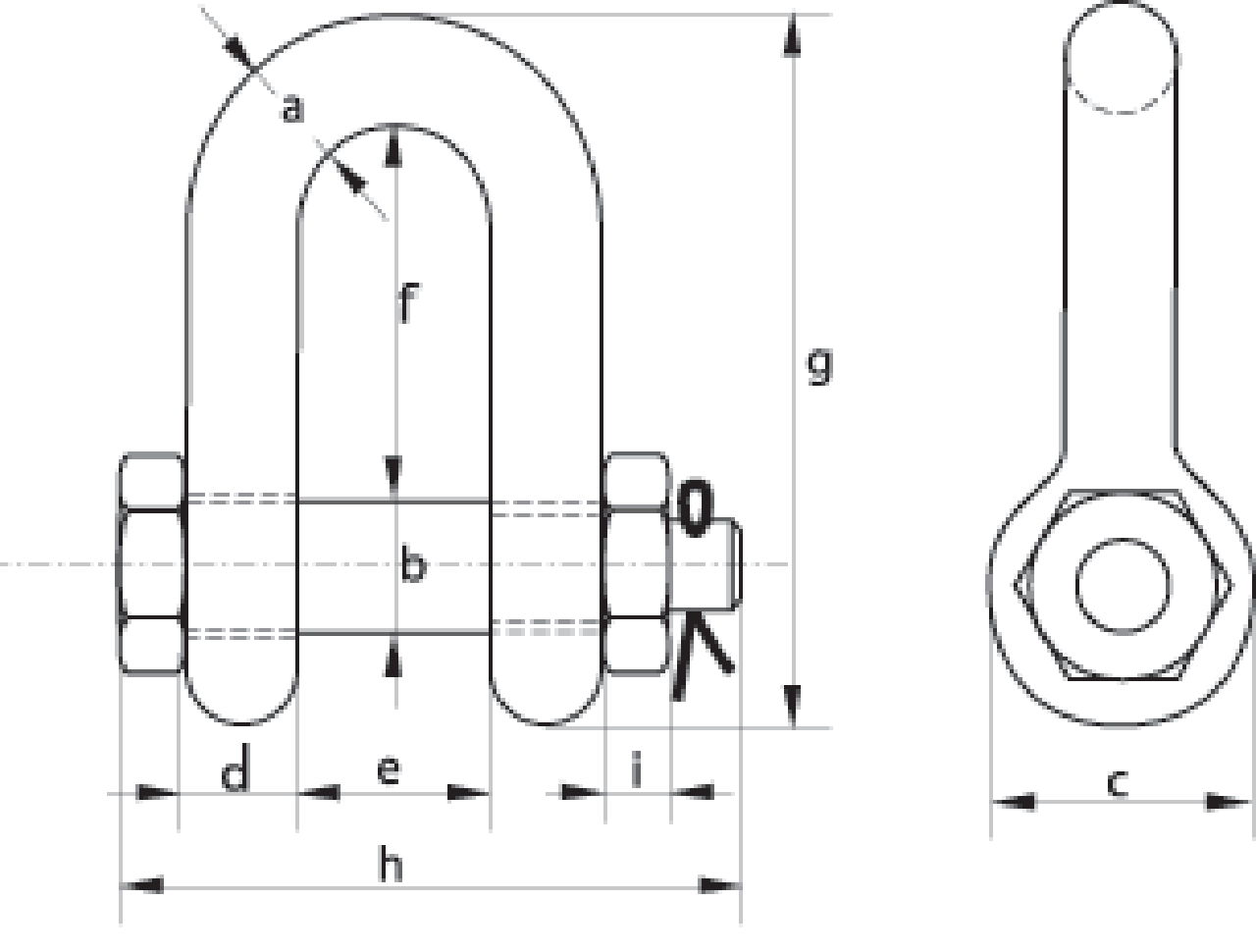

Artikel-Nr. WLL
t
A
mm
B
mm
C
mm
D
mm
e (mm) f (mm) g (mm) h (mm) i (mm) Gewicht
kg
CAD
11.30GPGDMB13 2 13,5 16 34 13 22 43 81 82 13 0,39
11.30GPGDMB16 3,25 16 19 40 16 27 51 97 98 17 0,67
11.30GPGDMB19 4,75 19 22 46 19 31 59 112 114 19 1,08
11.30GPGDMB22 6,5 22 25 52 22 36 73 134 130 22 1,66
11.30GPGDMB25 8,5 25 28 59 25 43 85 154 150 25 2,46
11.30GPGDMB28 9,5 28 32 66 28 47 90 167 166 27 3,4
11.30GPGDMB32 12 32 35 72 32 51 94 180 178 30 4,51
11.30GPGDMB35 13,5 35 38 80 35 57 115 209 197 33 6,1
11.30GPGDMB38 17 38 42 88 38 60 127 230 202 19 7,63
11.30GPGDMB45 25 45 50 103 45 74 149 271 249 23 12,88
11.30GPGDMB50 35 50 57 111 50 83 171 305 269 26 17,35
11.30GPGDMB57 42,5 57 65 130 57 95 190 345 301 29 25,94
11.30GPGDMB65 55 65 70 145 65 105 203 376 330 32 35,33
11.30GPGDMB75 85 75 83 162 73 127 229 427 380 39 52,97
