Crosby

Allgemein: Geschweifter Schäkel mit Sicherheitsbolzen, Mutter und Splint.
Sicherheistfaktor: 5:1.
Normen: US. Fed Spec RR-C 271/ NS-EN 13889.
Zertifikate: Auf Wunsch erstellen wir zu diesem Produkt ein Werkszeugnis, Vormaterialzeugnis oder Herstellerprüfzeugnis.

  • Ausführung: Ab 30 t mit RFID-Chip ausgestattet.
  • Material: Gehärtet und angelassen, ab 400 t legierter Gussstahl.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Oberfläche: Bügel Dimetcote beschichtet, Bolzen Dimetcode beschichtet und rot lackiert.
  • Standard: EN 13889
  • Sicherheitsbeiwert: 7-300 t 5:1 ; 400 t < 4,5:1.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

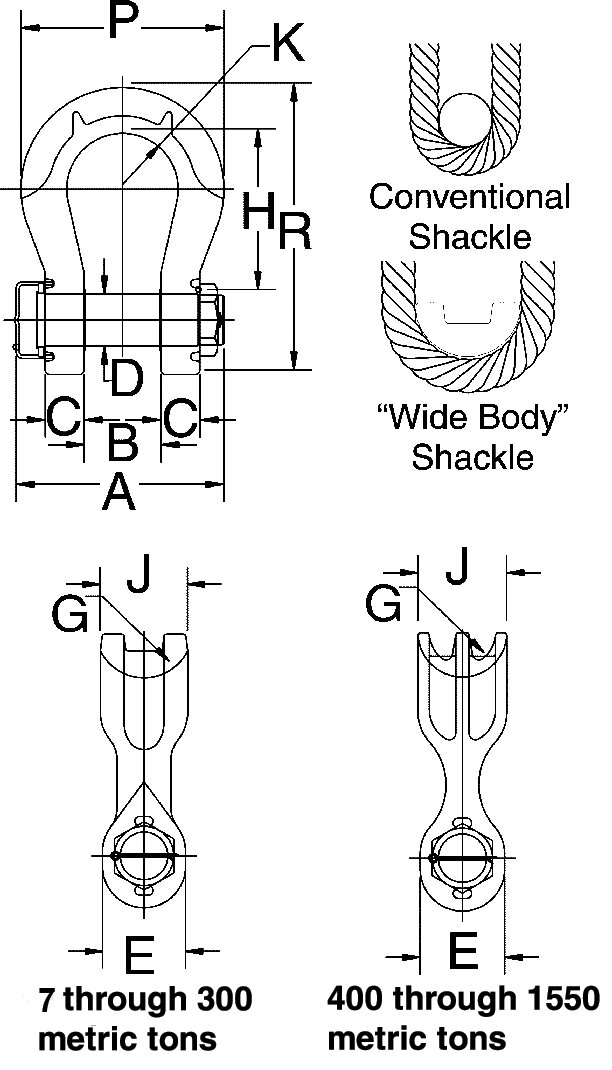

Artikel-Nr. WLL
t
Bolzen Ø
mm
Effektiver Bügel Ø (mm) A
mm
***B
mm
C
mm
E
mm
G
mm
H
mm
J
mm
K
mm
P
mm
R
mm
Gewicht
kg
CAD
11.331021256 7 22,4 53 105 31,8 17,5 46 31,8 90,4 40,6 31,8 104 149 1,81
11.331021265 12,5 28,7 61 137 42,9 23,4 60,5 34,9 118 54,1 41,4 140 194 4,54
11.331021274 18 35,1 71 170 51,6 29,5 68,3 38,1 148 63,5 50,8 172 238 6,8
11.331021283 30 41,4 104 195 60,2 35,1 88,9 63,5 176 79,5 63,5 216 289 11,3
11.331021285 40 50,8 91 236 73,2 42,9 102 44,4 205 95,3 76,2 270 346 20,9
11.331021287 55 57,2 109 263 82,6 50,8 118 66,9 238 114 88,9 311 397 32,2
11.331022101 75 69,9 150 392 105 53,8 136 95,3 293 127 92,5 312 474 51
11.331022110 125 80 173 450 130 67,6 165 95,3 365 150 110 393 594 87
11.331022118 200 105 226 491 150 74,7 214 133 480 217 138 520 773 191
11.331022127 300 133 300 574 187 97,5 267 156 600 264 160 610 957 365
11.331021334 400 160 363 772 220 131 320 203 575 320 185 690 985 518
11.331021343 500 180 376 849 250 146 340 205 630 340 225 790 1.085 653
11.331021352 600 200 516 916 275 158 394 330 700 370 247 865 1.200 967
11.331021361 700 215 422 990 300 167 433 223 735 400 270 940 1.275 1.170
11.331021254 800 230 457 1.059 325 185 449 248 750 420 277 975 1.323 1.372
11.331021389 900 250 569 1.112 350 198 478 330 757 440 293 1.025 1.387 1.712
11.331021370 1.000 270 490 1.169 380 212 508 261 760 460 308 1.075 1.405 1.850
11.331021272 1.250 300 620 1.276 432 233 573 354 930 530 323 1.175 1.660 2.588
11.331021281 1.550 320 693 1.588 465 292 616 318 1.075 590 338 1.316 1.896 3.650
Pin Ø tol +/- 0,5 mm
B tol +/- 6,35 mm
