Crosby

Allgemein: Für die Verwendung mit Schwerlast-Grummet.
Eine extra große Aufliegefläche verbessert die Effizienz von Grummeten. Erhöht die nutzbare Tragfähigkeit um mindestens 60% und verbessert die Lebensdauer von Grummeten.

*anorganische Zinksilikatfarbe als Korrosionsschutz.

Zertifikate: Auf Wunsch erstellen wir zu diesem Produkt ein Werkszeugnis, Vormaterialzeugnis oder Herstellerprüfzeugnis.

  • Material: Vergütete Gußstahl
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, WLL, Bolzen und Schäkelkörper mit RFID-Chip ausgestattet
  • Oberfläche: Bügel Dimetcote* beschichtet, Bolzen Dimetcote* beschichtet und rot lackiert.
  • Standard: EN 13889
  • Sicherheitsbeiwert: 5:1
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

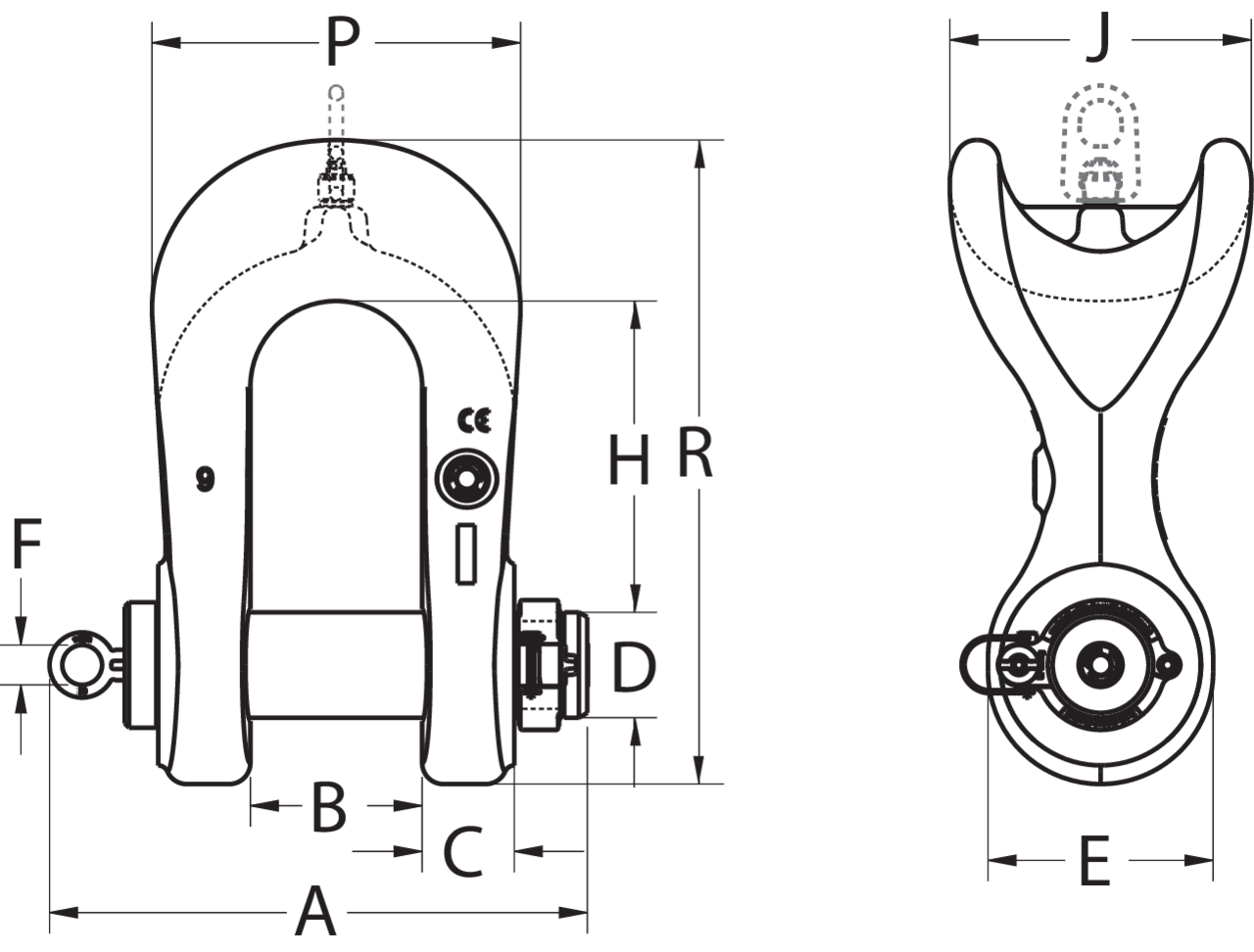

Artikel-Nr. WLL Effektiver Durchmesser A
mm
B +/- 6.35 C
mm
D +/- .5 E
mm
F
mm
H
mm
J
mm
M
mm
N
mm
P
mm
R
mm
Gewicht CAD
11.391022075 75 286 358 105 60,7 69,9 140 30,2 197 191 45,7 102 241 411 51,26
11.391022084 125 343 408 130 69,9 80 171 30,2 236 229 45,7 102 279 489 79,83
11.391022093 200 469 486 150 86,1 105 229 44,4 296 328 45,7 102 346 635 166,9
11.391022100 300 578 570 187 109 133 283 44,4 386 394 45,7 102 432 808 311,1

Download CAD
