Die Universalhebeklemme mit Gelenktragring REMA CU-H wurde zum sicheren Heben und Transportieren von Stahlplatten in vertikaler Position entwickelt.

Merkmale

  • Mit Gelenk-Aufhängung, beweglich in zwei Richtungen
  • Die Sicherheitsverriegelung übt mittels einer Feder eine Anfangskraft auf die Stahlplatte aus, dadurch kann sie nicht aus der Klemme fallen.
  • Die Traglast und die Maulöffnung sind auf der Hebeklemme gekennzeichnet
  • Sicherheitsfaktor von mindestens 5-facher Traglast
  • Jede Hebeklemme wurde mit 2-facher Traglast geprüft

Anwendung

  • Zum Heben von Stahlplatten mit einer Härte bis 50 RC (485 HB)
  • Geeignet zum Heben, 180° Verdrehen und vertikalen Transport von Stahlplatten
  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Standard: EN 12100, EN 13155
  • Hinweis: Minimale Belastung 10% der Tragfähigkeit.
  • Sicherheitsbeiwert: 5
Wählen Sie eine Zeile aus der untenstehenden Tabelle aus und klicken Sie dann auf die Schaltfläche In den Warenkorb hinzufügen.

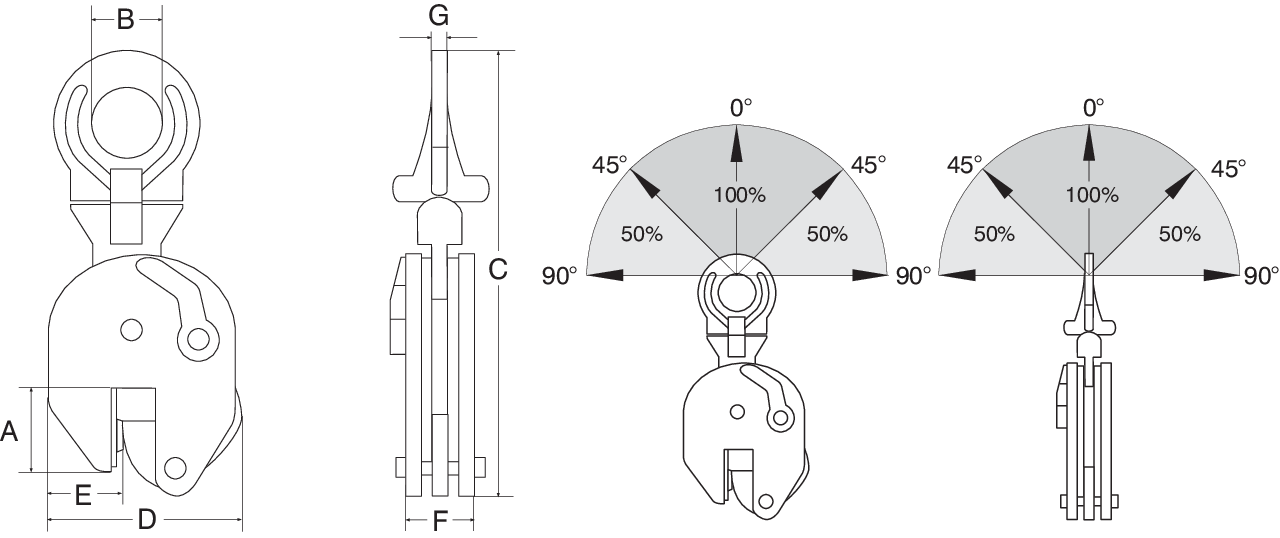

Artikel-Nr. Code WLL Modell Maulweite
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
Gewicht CAD
3363101 8717365024719 0,75 CU-0.75H 0-13 47 30 203 100 35 37 10 1,7
3363103 8717365024726 1 CU-1.0H 0-25 55 50 295 142 38 47 14 3,9
3363105 8717365024733 2 CU-2.0H 0-35 80 70 370 185 55 56 16 7,3
3363107 8717365024740 3 CU-3.0H 0-35 80 70 370 185 55 56 16 8
3363109 8717365024757 4 CU-4.5H 0-45 85 70 430 230 60 78 20 17
3363111 8717365024764 6 CU-6.0H 0-32 114 78 528 225 78 78 32 22

Download CAD
