Merkmale

  • Gebremste Ausführung mit Doppelsperrklinkensystem.
  • Stufenweise einstellbare Kurbellänge.
  • Trommel und Achsen sind gelagert.
  • Freilauf, mithilfe von abgeschirmtem Sperrklinkensystem.
  • Pulverbeschichtung RAL 2004.

Standard Lieferung

  • Ohne Stahlseil.

Optionen

  • Geben Sie uns Ihre Maße, wir liefern Ihnen das passende Seil für Ihren Einsatz.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Standard: EN 12100, EN 13157
Wählen Sie eine Zeile aus der untenstehenden Tabelle aus und klicken Sie dann auf die Schaltfläche In den Warenkorb hinzufügen.
Artikel-Nr. Code WLL Modell Seildurchmesser
mm
Übersetzung Seil Nutslänge
m
Hebellänge
mm
Zulässige Traglast oberste Lage
kg
Zulässige Traglast erste Lage
kg
Gewicht CAD
2017001 8717365259265 0,15 RGL-150 4 2.84 :1 22 250/100 45 150 9,2
2017003 8717365259272 0,3 RGL-300 5 6.67:1 30 250/100 100 300 16,5
2017005 8717365259289 0,5 RGL-500 6 7.75 :1 30 250/100 300 500 18,5

Download CAD

Beschreibung

CAD
Download

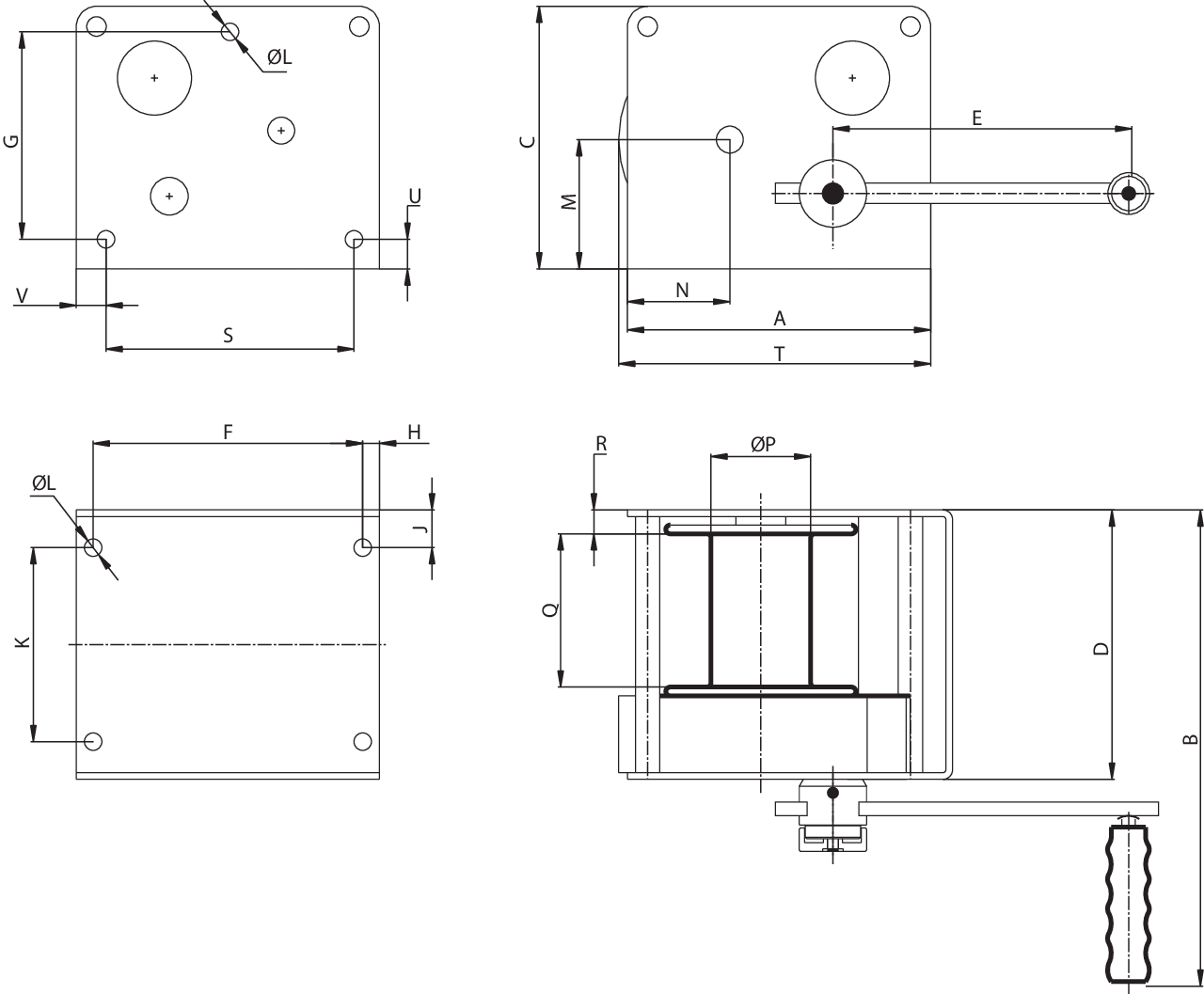

Model A B C D F G H J K L M N P Q R S T U V
  mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm
RGL-150 180 324 150 150 154 102 13 18 114 7X9 70 66.4 55 77.3 18 132 177 18 24
RGL-300 225 390 195 200 200 154 12.5 28 144 13 96 76 62 107 25 184 235 22.5 20
RGL-500 242 380 200 200 200 154 21 28 144 7X13 102.7 83 74 107 24.5 184 251 22 29

info/Erzatsteile
