Der REMA Select 200OD Stirnradflanschenzug ist wegen seiner hohen Arbeits- und Betriebssicherheit serienmäßig mit einer Überlastungssicherheit OD (Obverload Device) ausgestattet.

Merkmale

  • Überlastsicherung zur Verhinderung der gefährlichen Überlast beim Heben.
  • Geringe Bedienkraft bei Volllast durch gelagerte Wellen und Übersetzung.
  • Erhöhte Betriebssicherheit durch doppeltes Sperrklinkensystem.
  • Lastdruckbremse, die Lasten in jeder Höhe festhalten.
  • Lastkettenwelle (Kettennuss) aus Präzisions-Stahllegierung.
  • Lasthaken und Hakenaufhangung mit Hakensicherung.
  • Beide Haken biegen sich bei Überbelast auf, kein abrupter Bruch.
  • Galvanisch verzinkte Lastkette (Güteklasse 8 nach EN 818/7).
  • Galvanisch verzinkte Handkette.
  • Stabiles Stahlblechgehäuse mit orangefarbige Pulverbeschichtung.
  • S-200 sind ausgestattet mit TÜV/GS geprüft, CE-Zeichen.
  • * = Ohne Überlastsicherung.

Standardlieferung:

  • 3 m Hubhöhe (maximaler Abstand zwischen oberen und unterem Haken).
  • 2,5 m Betätigungshöhe.

Optionen

  • Individuelle Hub- und Betätigungshöhen sind lieferbar.
  • Kettenspeicher ab 500 kg bis 2000 kg, max 10 m Lastkette.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Standard: EN 13157, EN 818-7
Wählen Sie eine Zeile aus der untenstehenden Tabelle aus und klicken Sie dann auf die Schaltfläche In den Warenkorb hinzufügen.

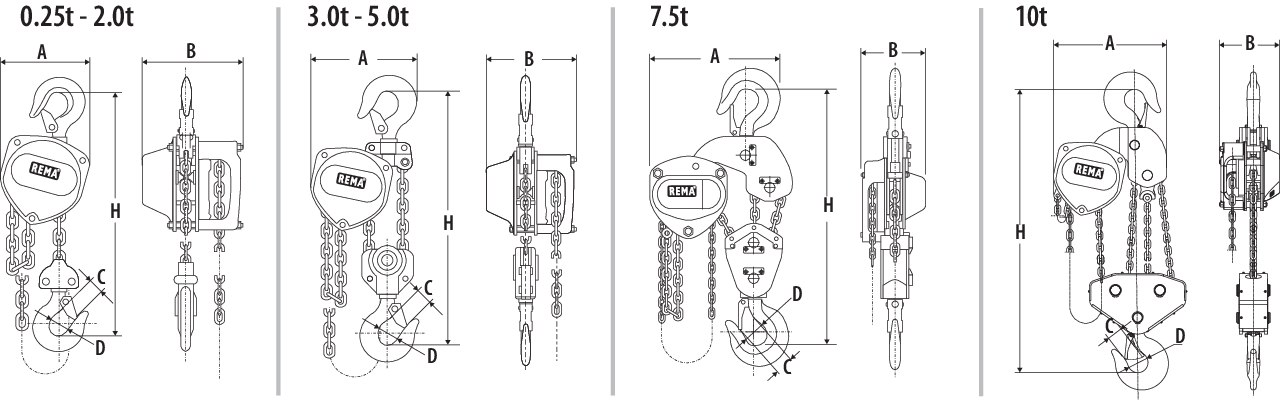

Artikel-Nr. Code WLL
t
Hubhöhe
m
Modell Lastkette
mm
Handkette (mm) Anzahl der Stränge Bauhöhe
mm
Betätigungskraft (kg) A
mm
B
mm
C
mm
D
mm
H
mm
Gewicht
kg
CAD
0120000-3 8717365263637 0,25 3 S200-250KG*-3M 4.0 x 12 5.0 x 23.7 1 260 23,5 108 106 20 30 260 6
0120000-4 8717365263644 0,25 4 S200/250KG/4M 4.0 x 12 5.0 x 23.7 1 260 23,5 108 106 20 30 260 7,4
0120000-5 8717365263651 0,25 5 S200/250KG/5M 4.0 x 12 5.0 x 23.7 1 260 23,5 108 106 20 30 260 8,8
0120000-6 8717365263668 0,25 6 S200-250KG*-6M 4.0 x 12 5.0 x 23.7 1 260 23,5 108 106 20 30 260 10,2
0120000-7 8717365092572 0,25 7 S200/250KG/7M 4.0 x 12 5.0 x 23.7 1 260 23,5 108 106 20 30 260 11,6
0120000-8 8717365092589 0,25 8 S200/250KG/8M 4.0 x 12 5.0 x 23.7 1 260 23,5 108 106 20 30 260 13
0120000-9 8717365092596 0,25 9 S200/250KG/9M 4.0 x 12 5.0 x 23.7 1 260 23,5 108 106 20 30 260 14,4
0120000-10 8717365092602 0,25 10 S200/250KG/10M 4.0 x 12 5.0 x 23.7 1 260 23,5 108 106 20 30 260 15,8
0120001-3 8717365263675 0,5 3 S200OD-500KG-3M 5.0 x 15 5.0 x 23.7 1 280 24,9 130 128 22 34 280 10
0120001-4 8717365263682 0,5 4 S200OD/500KG/4M 5.0 x 15 5.0 x 23.7 1 280 24,9 130 128 22 34 280 11,6
0120001-5 8717365263699 0,5 5 S200OD/500KG/5M 5.0 x 15 5.0 x 23.7 1 280 24,9 130 128 22 34 280 13,2
0120001-6 8717365263705 0,5 6 S200OD-500KG-6M 5.0 x 15 5.0 x 23.7 1 280 24,9 130 128 22 34 280 14,8
0120001-7 8717365092619 0,5 7 S200OD/500KG/7M 5.0 x 15 5.0 x 23.7 1 280 24,9 130 128 22 34 280 16,4
0120001-8 8717365092626 0,5 8 S200OD/500KG/8M 5.0 x 15 5.0 x 23.7 1 280 24,9 130 128 22 34 280 18
0120001-9 8717365092633 0,5 9 S200OD/500KG/9M 5.0 x 15 5.0 x 23.7 1 280 24,9 130 128 22 34 280 19,6
0120001-10 8717365092640 0,5 10 S200OD/500KG/10M 5.0 x 15 5.0 x 23.7 1 280 24,9 130 128 22 34 280 21,2
0120003-3 8717365263712 1 3 S200OD-1000KG-3M 6.3 x 19 5.0 x 23.7 1 330 28,4 150 142 26 39 330 12
0120003-4 8717365263729 1 4 S200OD/1000KG/4M 6.3 x 19 5.0 x 23.7 1 330 28,4 150 142 26 39 330 13,9
0120003-5 8717365263736 1 5 S200OD/1000KG/5M 6.3 x 19 5.0 x 23.7 1 330 28,4 150 142 26 39 330 15,8
0120003-6 8717365263743 1 6 S200OD-1000KG-6M 6.3 x 19 5.0 x 23.7 1 330 28,4 150 142 26 39 330 17,7
0120003-7 8717365092657 1 7 S200OD/1000KG/7M 6.3 x 19 5.0 x 23.7 1 330 28,4 150 142 26 39 330 19,6
0120003-8 8717365092664 1 8 S200OD/1000KG/8M 6.3 x 19 5.0 x 23.7 1 330 28,4 150 142 26 39 330 21,5
0120003-9 8717365092671 1 9 S200OD/1000KG/9M 6.3 x 19 5.0 x 23.7 1 330 28,4 150 142 26 39 330 23,4
0120003-10 8717365092688 1 10 S200OD/1000KG/10M 6.3 x 19 5.0 x 23.7 1 330 28,4 150 142 26 39 330 25,3
0120005-3 8717365263750 1,5 3 S200OD-1500KG-3M 7.1 x 21 5.0 x 23.7 1 360 30,8 170 158 29 42 360 16
0120005-4 8717365263767 1,5 4 S200OD/1500KG/4M 7.1 x 21 5.0 x 23.7 1 360 30,8 170 158 29 42 360 18,2
0120005-5 8717365263774 1,5 5 S200OD/1500KG/5M 7.1 x 21 5.0 x 23.7 1 360 30,8 170 158 29 42 360 20,4
0120005-6 8717365263781 1,5 6 S200OD-1500KG-6M 7.1 x 21 5.0 x 23.7 1 360 30,8 170 158 29 42 360 22,6
0120005-7 8717365092695 1,5 7 S200OD/1500KG/7M 7.1 x 21 5.0 x 23.7 1 360 30,8 170 158 29 42 360 24,8
0120005-8 8717365092701 1,5 8 S200OD/1500KG/8M 7.1 x 21 5.0 x 23.7 1 360 30,8 170 158 29 42 360 27
0120005-9 8717365092718 1,5 9 S200OD/1500KG/9M 7.1 x 21 5.0 x 23.7 1 360 30,8 170 158 29 42 360 29,2
0120005-10 8717365092725 1,5 10 S200OD/1500KG/10M 7.1 x 21 5.0 x 23.7 1 360 30,8 170 158 29 42 360 31,4
0120007-3 8717365263798 2 3 S200OD-2000KG-3M 8.0 x 24 5.0 x 23.7 1 385 34,3 185 175 35 49 385 20
0120007-4 8717365263804 2 4 S200OD/2000KG/4M 8.0 x 24 5.0 x 23.7 1 385 34,3 185 175 35 49 385 22,4
0120007-5 8717365263811 2 5 S200OD/2000KG/5M 8.0 x 24 5.0 x 23.7 1 385 34,3 185 175 35 49 385 24,8
0120007-6 8717365263828 2 6 S200OD-2000KG-6M 8.0 x 24 5.0 x 23.7 1 385 34,3 185 175 35 49 385 27,2
0120007-7 8717365092732 2 7 S200OD/2000KG/7M 8.0 x 24 5.0 x 23.7 1 385 34,3 185 175 35 49 385 29,6
0120007-8 8717365092749 2 8 S200OD/2000KG/8M 8.0 x 24 5.0 x 23.7 1 385 34,3 185 175 35 49 385 32
0120007-9 8717365092756 2 9 S200OD/2000KG/9M 8.0 x 24 5.0 x 23.7 1 385 34,3 185 175 35 49 385 34,4
0120007-10 8717365092763 2 10 S200OD/2000KG/10M 8.0 x 24 5.0 x 23.7 1 385 34,3 185 175 35 49 385 36,8
0120009-3 8717365263835 3 3 S200OD-3000KG-3M 7.1 x 19 5.0 x 23.7 2 510 34,3 220 158 37 50 510 26
0120009-4 8717365263842 3 4 S200OD/3000KG/4M 7.1 x 19 5.0 x 23.7 2 510 34,3 220 158 37 50 510 29,4
0120009-5 8717365263859 3 5 S200OD/3000KG/5M 7.1 x 19 5.0 x 23.7 2 510 34,3 220 158 37 50 510 32,8
0120009-6 8717365263866 3 6 S200OD-3000KG-6M 7.1 x 19 5.0 x 23.7 2 510 34,3 220 158 37 50 510 36,2
0120009-7 8717365092770 3 7 S200OD/3000KG/7M 7.1 x 19 5.0 x 23.7 2 510 34,3 220 158 37 50 510 39,6
0120009-8 8717365092787 3 8 S200OD/3000KG/8M 7.1 x 19 5.0 x 23.7 2 510 34,3 220 158 37 50 510 43
0120009-9 8717365092794 3 9 S200OD/3000KG/9M 7.1 x 19 5.0 x 23.7 2 510 34,3 220 158 37 50 510 46,4
0120009-10 8717365092800 3 10 S200OD/3000KG/10M 7.1 x 19 5.0 x 23.7 2 510 34,3 220 158 37 50 510 49,8
0120011-3 8717365263873 5 3 S200OD-5000KG-3M 9.0 x 27 5.0 x 23.7 2 615 37,2 255 183 43 60 615 41,5
0120011-4 8717365263880 5 4 S200OD/5000KG/4M 9.0 x 27 5.0 x 23.7 2 615 37,2 255 183 43 60 615 46
0120011-5 8717365263897 5 5 S200OD/5000KG/5M 9.0 x 27 5.0 x 23.7 2 615 37,2 255 183 43 60 615 50,5
0120011-6 8717365263903 5 6 S200OD-5000KG-6M 9.0 x 27 5.0 x 23.7 2 615 37,2 255 183 43 60 615 55
0120011-7 8717365092817 5 7 S200OD/5000KG/7M 9.0 x 27 5.0 x 23.7 2 615 37,2 255 183 43 60 615 59,5
0120011-8 8717365092824 5 8 S200OD/5000KG/8M 9.0 x 27 5.0 x 23.7 2 615 37,2 255 183 43 60 615 64
0120011-9 8717365092831 5 9 S200OD/5000KG/9M 9.0 x 27 5.0 x 23.7 2 615 37,2 255 183 43 60 615 68,5
0120011-10 8717365092848 5 10 S200OD/5000KG/10M 9.0 x 27 5.0 x 23.7 2 615 37,2 255 183 43 60 615 73
0120013-3 8717365174582 7,5 3 S200OD-7500KG-3M 9.0 x 27 5.0 x 23.7 3 690 36,8 430 189 47 67 690 50
0120013-4 8717365174599 7,5 4 S200OD/7500KG/4M 9.0 x 27 5.0 x 23.7 3 690 36,8 430 189 47 67 690 57
0120013-5 8717365174605 7,5 5 S200OD/7500KG/5M 9.0 x 27 5.0 x 23.7 3 690 36,8 430 189 47 67 690 64
0120013-6 8717365174612 7,5 6 S200OD-7500KG-6M 9.0 x 27 5.0 x 23.7 3 690 36,8 430 189 47 67 690 71
0120013-7 8717365174629 7,5 7 S200OD/7500KG/7M 9.0 x 27 5.0 x 23.7 3 690 36,8 430 189 47 67 690 77
0120013-8 8717365174636 7,5 8 S200OD/7500KG/8M 9.0 x 27 5.0 x 23.7 3 690 36,8 430 189 47 67 690 84
0120013-9 8717365174643 7,5 9 S200OD/7500KG/9M 9.0 x 27 5.0 x 23.7 3 690 36,8 430 189 47 67 690 91
0120013-10 8717365174650 7,5 10 S200OD/7500KG/10M 9.0 x 27 5.0 x 23.7 3 690 36,8 430 189 47 67 690 98
0120015-3 8717365174667 10 3 S200OD-10000KG-3M 9.0 x 27 5.0 x 23.7 4 820 40 360 183 47 65 820 75
0120015-4 8717365174674 10 4 S200OD/10.000KG/4M 9.0 x 27 5.0 x 23.7 4 820 40 360 183 47 65 820 83
0120015-5 8717365174681 10 5 S200OD/10.000KG/5M 9.0 x 27 5.0 x 23.7 4 820 40 360 183 47 65 820 91
0120015-6 8717365174698 10 6 S200OD-10000KG-6M 9.0 x 27 5.0 x 23.7 4 820 40 360 183 47 65 820 99
0120015-7 8717365174704 10 7 S200OD/10.000KG/7M 9.0 x 27 5.0 x 23.7 4 820 40 360 183 47 65 820 107
0120015-8 8717365174711 10 8 S200OD/10.000KG/8M 9.0 x 27 5.0 x 23.7 4 820 40 360 183 47 65 820 115
0120015-9 8717365174728 10 9 S200OD/10.000KG/9M 9.0 x 27 5.0 x 23.7 4 820 40 360 183 47 65 820 123
0120015-10 8717365174735 10 10 S200OD/10.000KG/10M 9.0 x 27 5.0 x 23.7 4 820 40 360 183 47 65 820 131
