KWB





Standard: EN 1677, jedoch mit höherer Tragfähigkeit.

WARNUNG! Darf nicht wärmebehandelt werden.

  • Ausführung: Lackiert.
  • Material: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: Herstellercode, Nenngröße und Güteklasse.
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

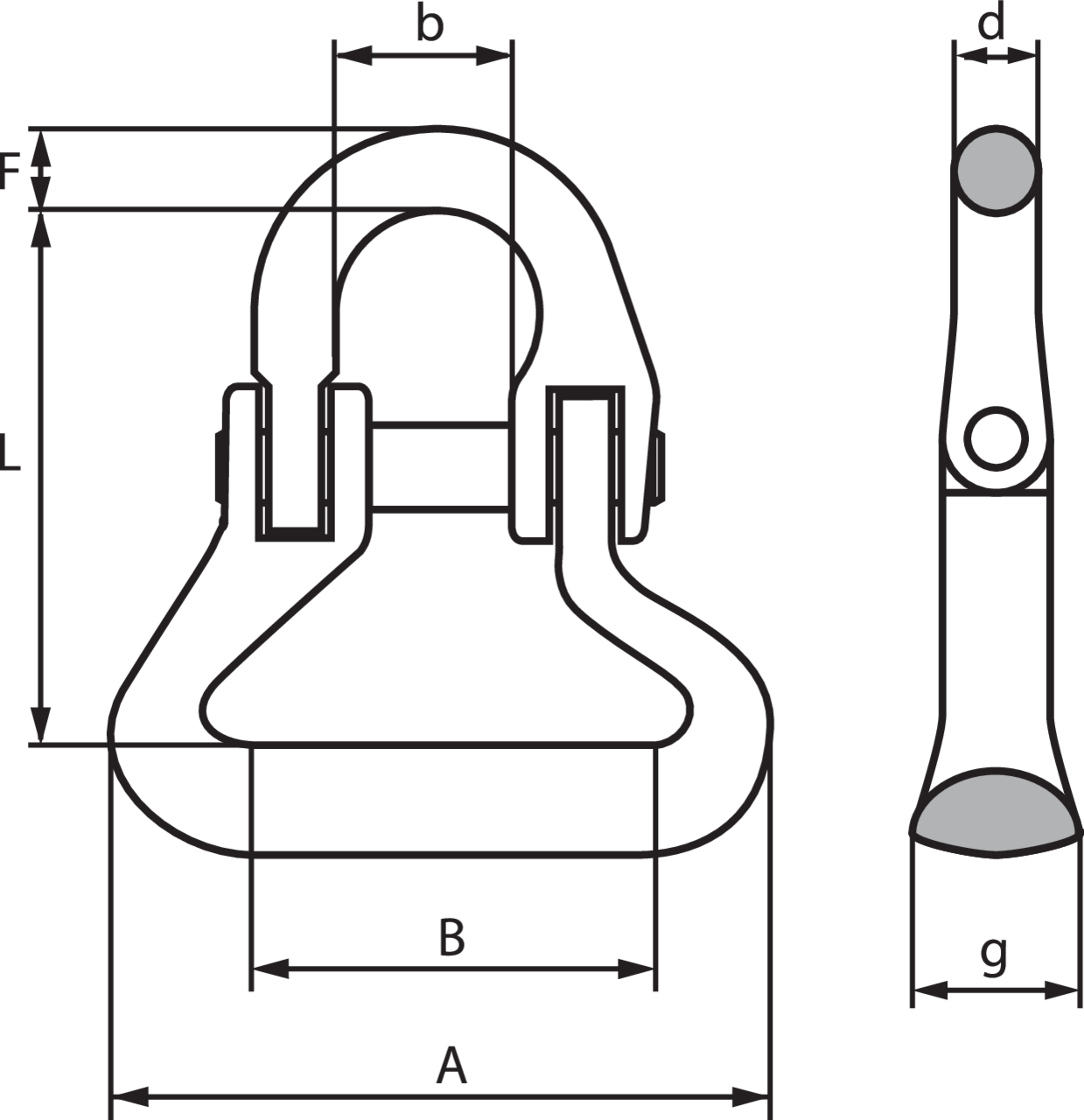

Artikel-Nr. Modell WLL
t
für Kette Güteklasse 10 Ø mm A
mm
B
mm
F
mm
L
mm
D
mm
g (mm) Gewicht
kg
CAD
04.07RSKS08 RSK/S-7/8-10 2,5 8 68 18 12 66 10 18 0,4
04.07RSKS10 RSK/S-10-10 4 10 82 24 15 81 13 21 0,55
04.07RSKS13 RSK/S-13-10 6,7 13 101 28 20 104 17 28 1,2
04.07RSKS16 RSK/S-16-10 10 16 110 33 21 113 21 40 2
04.07RSKS22 RSK/S-22-10 19 22 215 51 34 190 25 58 6,5
