Allgemein: Handseilwinde 'TANGO' für Wandbefestigung. Last 300 oder 500 kg.
- Korrosionsbeständig.
- Geräuscharm.
- Große Seilaufnahme.
- Richtungsunabhängiger Seilabgang.
- Kompakte Form.
- Gekapseltes Gehäuse.
- Selbsthemmend.
- Klappbarer Kurbelgriff.
- Geringes Gewicht.
- Bewährtes Sicherheitskonzept.
- Wahlweise verzinkt oder Edelstahl.
- Für Wandmontage: Typ WV verzinkt, WE Edelstahl

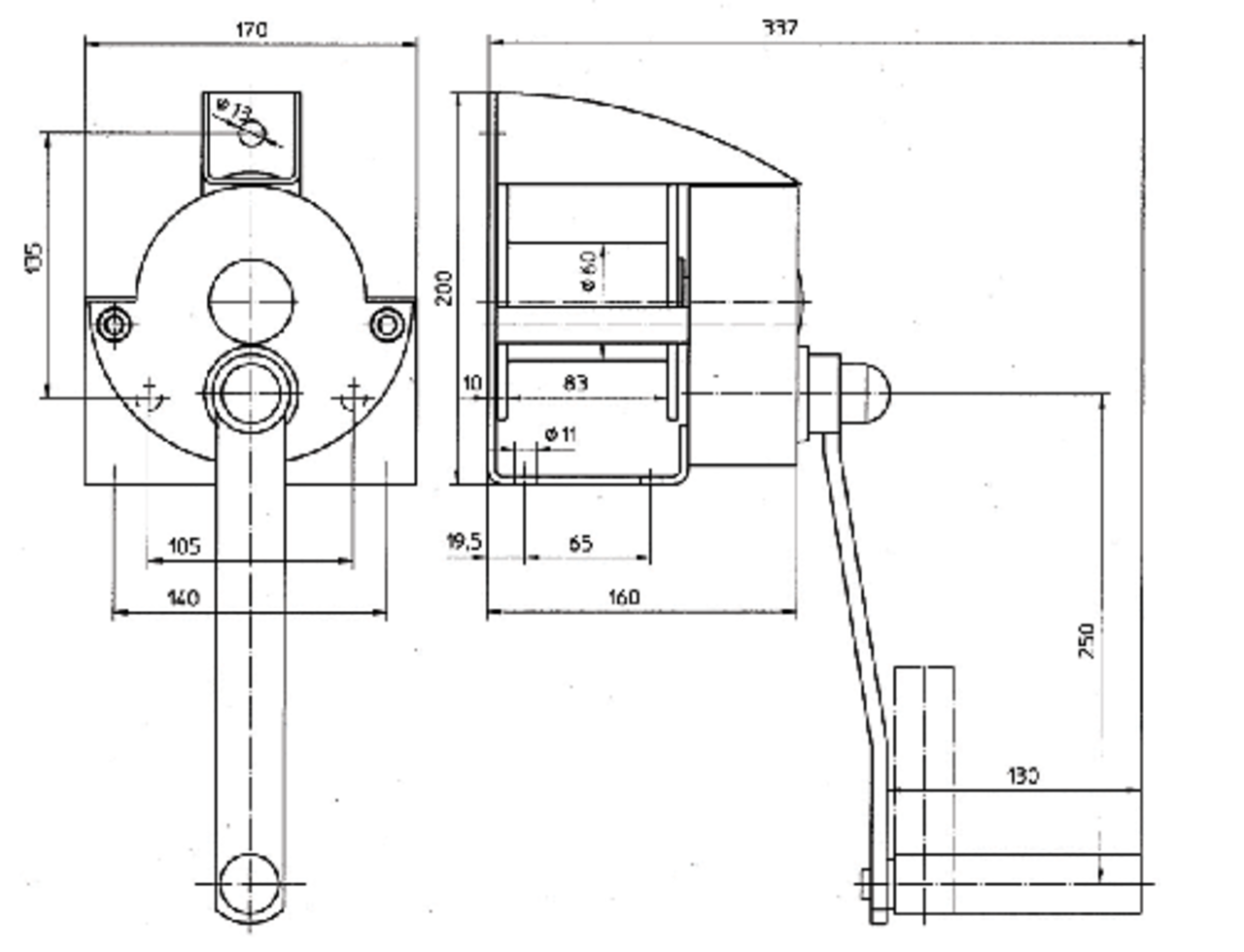

- Für Konsolenbefestigung: Typ KV verzinkt, KE Edelstahl

  • Kennzeichnung: nach Norm
  • Standard: EN 13155
  • Hinweis: Sprechen Sie uns für Ihre Anwendung an, wir beraten Sie gerne für den Einsatz des passenden Seiltyps!
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. Modell WLL (heben) 1. Lage (kg) Seil Ø (mm)* Seilaufnahme (m) Seiltrommel Ø (mm) Hub/Kurbelumdrehung,
mm
Übersetzung Kurbeldruck (N) Zugkraft i.d. letzten Lage (kg) Gewicht ohne Seil (kg) CAD
16.27207099 KV 300 300 4 29 60 64 3,1 160 185 5
16.27207117 KE 300 300 4 29 60 64 3,1 160 185 5
16.27207118 KV 500 500 5 20 60 46 4,5 200 320 5
16.27207119 KE 500 500 5 20 60 46 4,5 200 320 5
