Exklusive Vorteile der FX-Serie
FX - Wirtschaftlich die richtige Entscheidung

• Made in Germany
• Normkonform und geprüft CE/EN 13155/MRL 2006/42 EWG
• Produkthaftungsversichert bei einem deutschen Versicherer
• Mehrsprachige Dokumentation
• Umweltfreundlich und zukunftssicher durch höhere Leistung bei weniger SE-Magnetverbrauch
• 3 Jahre Garantie
• Sicherheitsfaktor 3,5
• Ersatzteilversorgung auf 10 Jahre garantiert
• CAD Daten verfügbar

FX - Technisch die richtige Entscheidung
• 100% vernickelt
• Hochenergie-Halbschalenmagnete
• Schaltweg von nur 90°
• große geschmiedete Kranöse (SF5)
• große Leistung bei kompaktem Design
• kurze Aufnahme- und Abladezeiten
• keine mechanische Beeinträchtigung des Werkstücks
• sehr massive Schaltwelle
• rückschlagfreie Einhandbedienung
• für lache und runde Materialien geeignet
• erhöhte Sicherheit durch einfachste Bedienung

Die große, geschmiedete Kranöse ist gut zugänglich und liegt in ihrem Lastbereich über den gängigen Hakengrößen (SF5). Die Sicherheitsrille am Ende des Schaltknopfes signalisiert volles Einrasten. Der stabile Schalthebel mit Einhandschaltmechanik im selbsterklärenden Handbremsensystem ist mit einem ergonomischen Griff aus hochwertigem PAK-freiem Kunststoff versehen, er liegt gut in der Hand und lässt sich leicht schalten. Rückschlagfrei und selbstbremsend gelasertes Traglast-Typenschild.
Hochenergiemagnete garantieren stabile Leistung bis zur maximalen Arbeitstemperatur von 80°C im Magnetkern. Selbst bei diesen hohen Temperaturen erreicht der FX noch den normgeforderten Sicherheitsfaktor Monoblock Magnetwelle, aus einem Stück gefertigt, voll vernickelt, kugelgelagert, ohne mechanische Schwachstelle Massives Statorgehäuse aus einem Stück gefertigt, rundum vernickelt, für maximalen Korrosionsschutz Staubgeschütztes Kugellager.

FX-R Permanent Lasthebemagnet
speziell für Rundmaterial geeignet

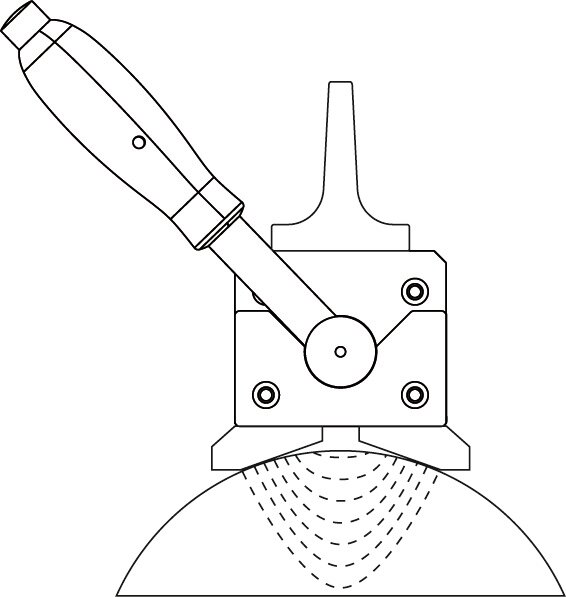

FX-R ist die Lasthebemagnet-Baureihe für Rundmaterialhandling. Das tiefe lachwinkelige Prisma sorgt für ein sicheres Positionieren auf der Last und leitet das Magnetfeld tief ins Material. Das Magnetsystem lässt sich in der gesamten Durchmesserbandbreite gut schalten und schlägt nicht zurück, ein Abscheren der Last durch Verdrehen wird durch das übergreifende Prisma verhindert.
Flachmaterial, auch bei geringer Materialstärke, ist für den FX-R kein Problem. Bei heißen Werkstücken schützt das tiefe Prisma den Magnetkern vor Überhitzung.

- Verdrehsichere Auflage
- Selbstzentrierend
- Tiefwirkendes magnetisches Feld

Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

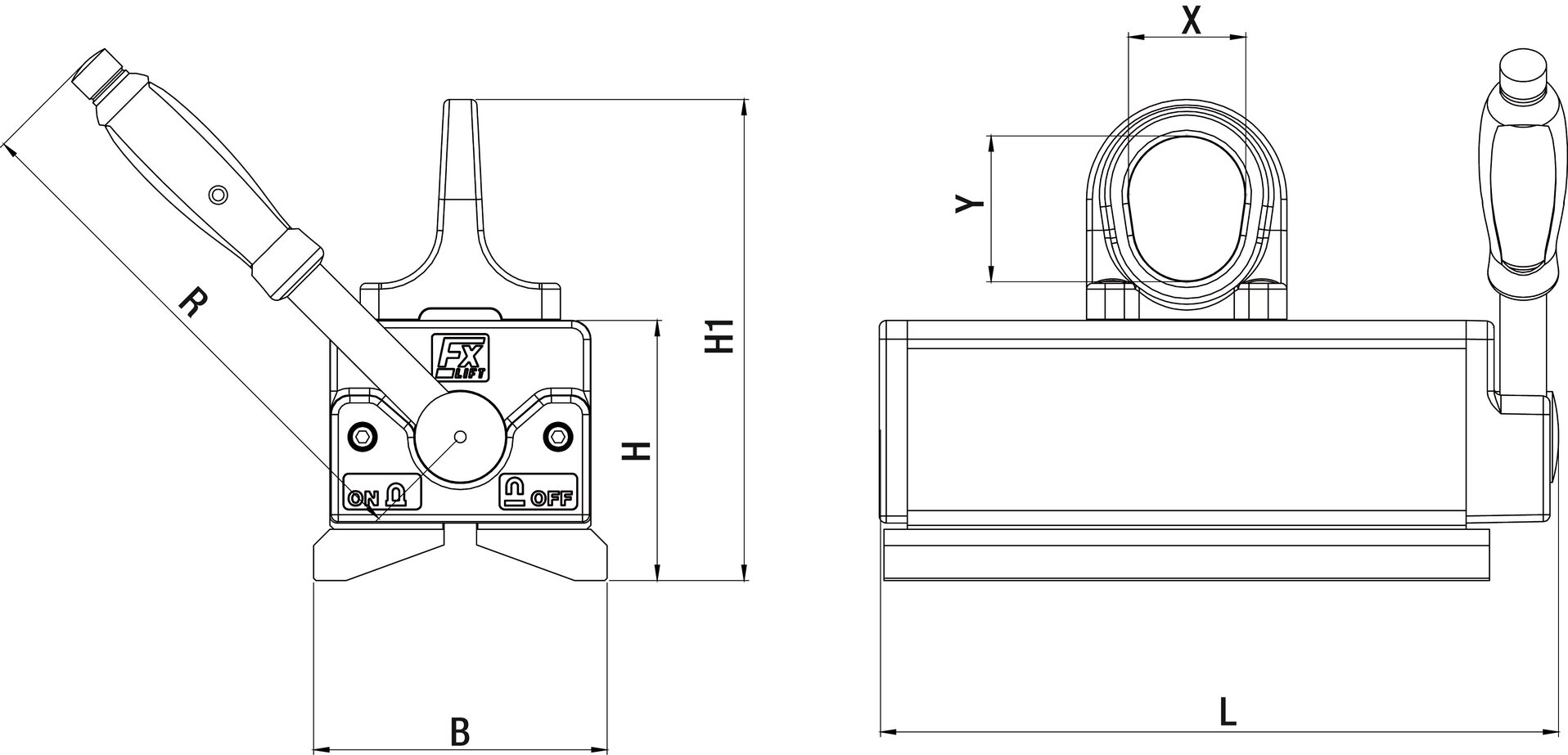

Art. Nr. Modell WLL in kg Flach WLL in kg Rund Max. WLL von (mm) X/Y Gewicht (kg) L (mm) B (mm) H (mm) H1 (mm) R (mm) CAD
1101 0101 FX-R100 100 Ø25-150mm 100 kg 8 30/42 4 161 70 68 132 136
1101 0221 FX-R225 225 Ø50-205mm 225 kg 10 42/53 9,5 205 98 90 170 190
1101 0451 FX-R450 450 Ø50-270mm 450 kg 20 51/62 22 288 126 112 207 228
1101 0751 FX-R750 750 Ø70-370mm 750 kg 20 60/76 49 361 170 142 262 261
1101 1201 FX-R1200 1.200 Ø120-560mm 1200 kg 40 68/89 127 472 248 190 334 409
1101 1801 FX-R1800 1.800 Ø120-560mm 1800 kg 40 68/89 182 648 248 190 334 534
