Kito

Allgemein: Der KITO-Hebelzug der L5-Serie ist speziell für den anspruchsvollen Einsatz in der industriellen Anwendung konzipiert worden. Größe und Gewicht konnten reduziert werden. Das verschlossene Getriebe und die Lastbremse sind vor Staub und Wasser weitestgehend geschützt. Durch die zweifache Getriebeuntersetzung ist der Hebelzug mit geringem Kraftaufwand zu bedienen.

Optionen:
- Rutschkupplung
- Überlastanzeige
- Drahtseilklemme
- Schiffbauhaken
- Ausführung ohne Leerlauf

  • Werkstoff: Schlagfestes Gehäuse aus einer Hochleistungsstahllegierung, vernickelte Lastkette in Sondergüte 10.
  • Kennzeichnung: Typenschild mit Tragkraft, CE-Kennzeichnung und Seriennummer.
  • Oberfläche: Lackiert.
  • Sicherheitsbeiwert: 4:1.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Art. Nr. Modell WLL
t

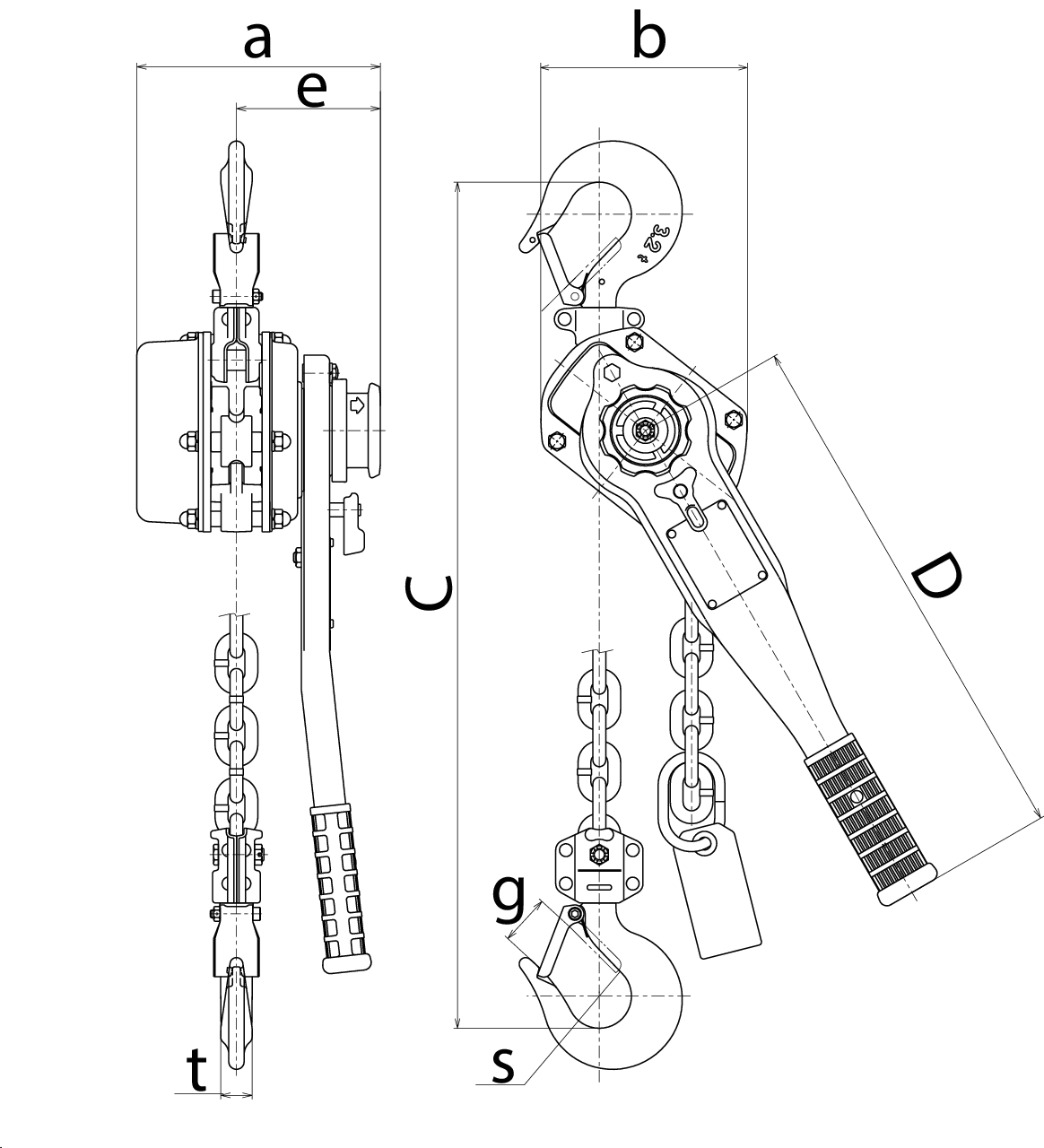

Hubhöhe (m) s (mm) Handkraft (daN) Lastketten Ø (mm) Kettenstränge A (mm) B (mm) C (mm) D (mm) e (mm) g (mm) t (mm) Gewicht
kg
CAD
16.20LB008S015 LB008 0,8 1,5 35,5 28,4 5,6 x 15,7 1 144 119 280 245 97 23,5 14,0 5,7
16.20LB010S015 LB010 1 1,5 42,5 35,3 5,6 x 15,7 1 144 119 300 245 97 29,0 15,0 5,9
16.20LB016S015 LB016 1,6 1,5 42,5 33,3 7,1 x 19,9 1 159 126 335 265 100 32,0 19,0 8
16.20LB025S015 LB025 2,5 1,5 47,0 36,3 8,8 x 24,6 1 173 150 375 265 102 36,5 21,0 11,2
16.20LB032S015 LB032 3,2 1,5 50,0 36,3 10,0 x 28,0 1 190 159 395 415 112 39,0 24,5 15
16.20LB063S015 LB063 6,3 1,5 60,0 37,2 10,0 x 28,0 2 190 217 540 415 112 50,0 34,0 26
16.20LB090S015 LB090 9 1,5 85,0 38,2 10,0 x 28,0 3 190 304 680 415 112 72,5 41,5 40
*Gewicht mit 1,5 m Standardhub
