Kito

Allgemein: Der KITO-Flaschenzug CF mit Tragfähigkeiten bis zu 3000 kg hat dennoch ein geringes Eigengewicht. Das doppelwandige Gehäuse schützt das Getriebe vor Schmutz und Wasser. Qualitativ hochwertige Lager gewährleisten einen langfristigen Einsatz. Das Präzisionsgetriebe wurde so konstruiert, dass ein geringer Kraftaufwand notwendig ist um den Zug zu bedienen.

  • Material: Schlagfestes Aluminiumgehäuse, vernickelte Lastkette in Sondergüte 10, Bedienkette aus Edelstahl.
  • Kennzeichnung: Typenschild mit Tragkraft, CE-Kennzeichnung und Seriennummer.
  • Oberfläche: Oberflächenbehandeltes Aluminium.
  • Sicherheitsbeiwert: 4:1.

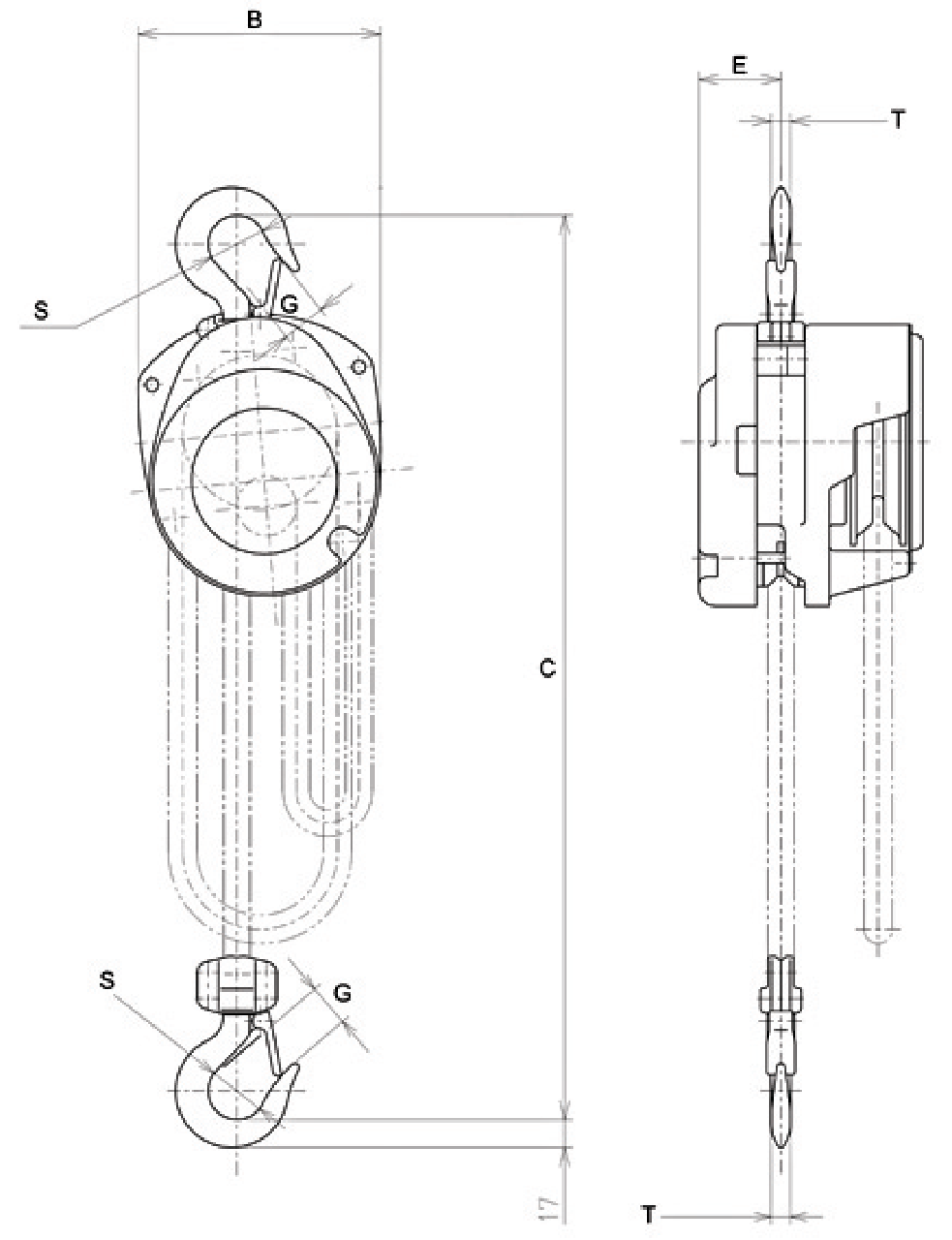

Kito cf dwg
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. Modell WLL
t
Hubhöhe
m
Gewicht (kg) Lastketten Ø (mm) Anzahl der Stränge Handkraft (daN) Bauhöhe C (mm) B
mm
E
mm
G
mm
S (mm) T
mm
CAD
16.10CF005SH030030 CF005 0,5 3 11 5,0 x 15,1 1 30 325 150 51 27 35 12
16.10CF010SH030030 CF010 1 3 13 6,3 x 19,1 1 36 370 174 58 29 42 16
16.10CF015SH030030 CF015 1,5 3 18 7,1 x 21,2 1 42 440 203 61 34 47 20
16.10CF020SH030030 CF020 2 3 21 6,3 x 19,1 2 40 510 204 58 36 50 22
16.10CF030SH030030 CF030 3 3 28 7,1 x 21,2 2 46 590 240 61 42 56 27
*Gewicht mit Standardhub
