Kito

Elektrokettenzug mit Hakenaufhängung

Allgemein: Der Elektrokettenzug ER2 ist eine sicheres und einfach zu bedienendes Hebezeug für extreme Belastungen. Mit Hakenaufhängung oder für den Einsatz mit Fahrwerk, Aluminiumgußgehäuse, elektromagnetischer Bremse und Kettenspeicher aus Segeltuch.

Ausstattung:
- 400 V/50 Hz
- Schützsteuerung
- Betriebsstunden- / Lastspielzähler als Bestandteil des Frequenzumrichters
- Ergonomischer und bedienerfreundlicher Steuerschalter (Schutzklasse IP 65)
- Endschalter für beide Hubrichtungen
- Erhöhte Durchhärtung der vernickelten Lastkette (Güteklasse DAT Norm DIN EN 818-7) mit hoher Bruchfestigkeit (800 N/mm2) garantiert höchste Widerstandsfähigkeit
- Thermischer Motorschutz
- Rutschkupplung aus Karbon: eine Überlastsicherung, um die Kraftübertragung vom Motor zu unterbrechen, um Sie und den Kettenzug vor Überlast zu schützen.

Optionen:
- Sonderspannungen auf Anfrage möglich
- Gummipuffer für Motorfahrwerke
- Zusätzliche mechanische Bremse
- Elektrische Überlastsicherung
- Akustische Überlastwarnung
- Funkfernbedienung
- Individuell programmierbare Hubbegrenzung (ER2 Limit Lock)
- Kettenspeicher aus Stahl
- Verschiedene elektrische und manuelle Fahrwerke.

ER2 Zylindersteuerung
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Modell WLL
t
Lastketten Ø (mm) Anzahl der Stränge Hubmotor Leistung (kW) Hubmotor Einschaltdauer (% ED) Hubgeschwindigkeit* (m/min) 50Hz ISO/FEM Gruppe Gewicht je Mehrmeter Hub Prüflast (kg) Gewicht
kg
CAD
ER2-001H 0,125 4,3 x 12 1 0,56 60 14,1 M5/2m 0,42 156 27
ER2-003S 0,25 4,3 x 12 1 0,56 60 9,1 M5/2m 0,42 313 27
ER2-003H 0,25 6,0 x 16,8 1 0,56 60 13,4 M5/2m 0,81 313 37
ER2-005L 0,5 6,0 x 16,8 1 0,9 60 3,8 M5/2m 0,81 625 33
ER2-005S 0,5 6,0 x 16,8 1 0,56 60 7,3 M5/2m 0,81 625 37
ER2-010L 1 7,7 x 21,5 1 0,9 60 3,5 M5/2m 1,33 1.250 47
ER2-010S 1 7,7 x 21,5 1 0,9 60 7,1 M5/2m 1,33 1.250 54
ER2-016S 1,6 10,2 x 28,5 1 1,8 60 4,5 M5/2m 2,3 2.000 72
ER2-020L 2 10,2 x 28,5 1 1,8 60 3,7 M4/1Am 2,3 2.500 73
2 10,2 x 28,5 1 3,5 60 7,0 M4/1Am 2,3 3.130 91
ER2-025S 2,5 11,2 x 31,3 1 3,5 60 5,7 M4/1Am 2,8 4.000 104
ER2-032S 3,2 10,2 x 28,5 2 3,5 60 4,4 M4/1Am 4,7 6.250 107
ER2-050S 5 11,2 x 31,3 2 3,5 60 2,9 M4/1Am 5,6 132

Download CAD

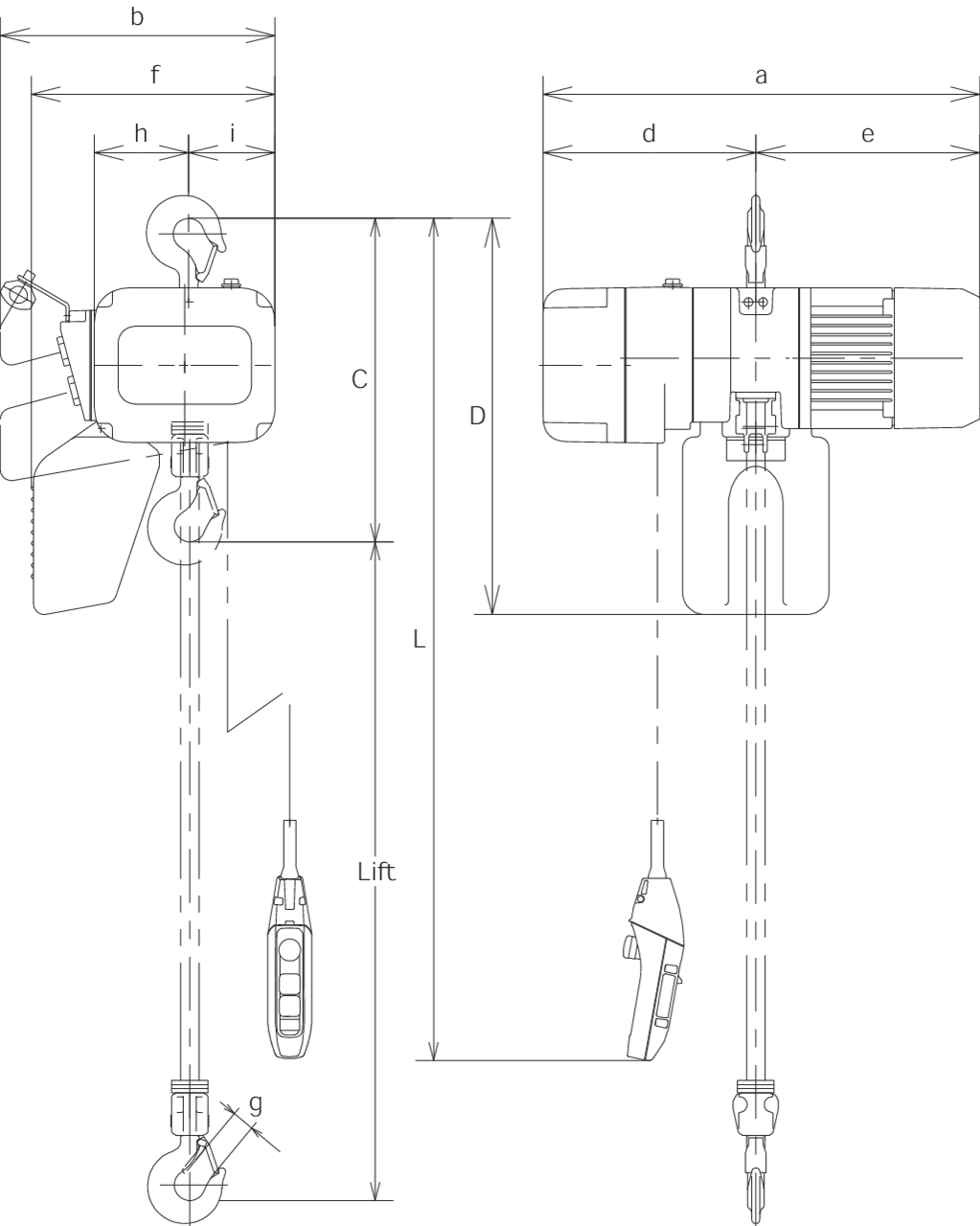

Beschreibung

CAD
Download
WLL
Produkt
Min. Einbauhöhe C
D
a
b
d
e
f
g
h
i
t
Typ
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
0,125
ER2-001H
350
430
478
321
219
259
260
27
99
93
0,250
ER2-003S
350
430
478
321
219
259
260
27
99
93
0,250
ER2-003H
370
490
510
348
242
268
283
27
113
106
0,500
ER2-005L
370
490
513
348
242
271
283
27
113
106
0,500
ER2-005S
370
490
510
348
242
268
283
27
113
106
1
ER2-010L
430
550
589
376
291
298
335
31
129
118
1
ER2-010S
430
550
598
376
291
307
335
31
129
118
1,6
ER2-016S
510
630
646
427
308
338
384,5
34
160,5
137,5
2
ER2-020L
575
630
646
427
308
338
384,5
39
160,5
137,5
2
ER2-020S
590
630
703
427
347
356
384,5
39
160,5
137,5
2,5
ER2-025S
625
840
736
445
337
399
437,5
39
173,5
142,5
3,2
ER2-032S
785
920
703
427
347
356
397
44
216
82
5
ER2-050S
850
920
736
445
337
399
439
47
231,5
84,5
