Allgemein: Die Trägerklemme IPBKZ wird für das Heben, Transportieren und Stapeln von T-Trägern eingesetzt. Durch einen zentrierten Tragring bleibt der Flansch des Stahlträgers vertikal. Diese Klemmen können je nach gewünschter Anwendung zum vertikalen und horizontalen Bewegen, Transportieren und Stapeln verschiedener Bauformen wie T-Trägern, Winkeln etc. eingesetzt werden. Verfügbar in Tragfähigkeiten von 0,75 bis 3,75 t mit Greifbereichen von 0 bis 28 mm.

Prüflast: Geprüft mit 2 x WLL

  • Kennzeichnung: Logo, WLL, Greifbereich, individuelle Seriennummer, RFID Chip und CE-Kennzeichnung.
  • Oberfläche: Orange/blau lackiert.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Modell WLL
t

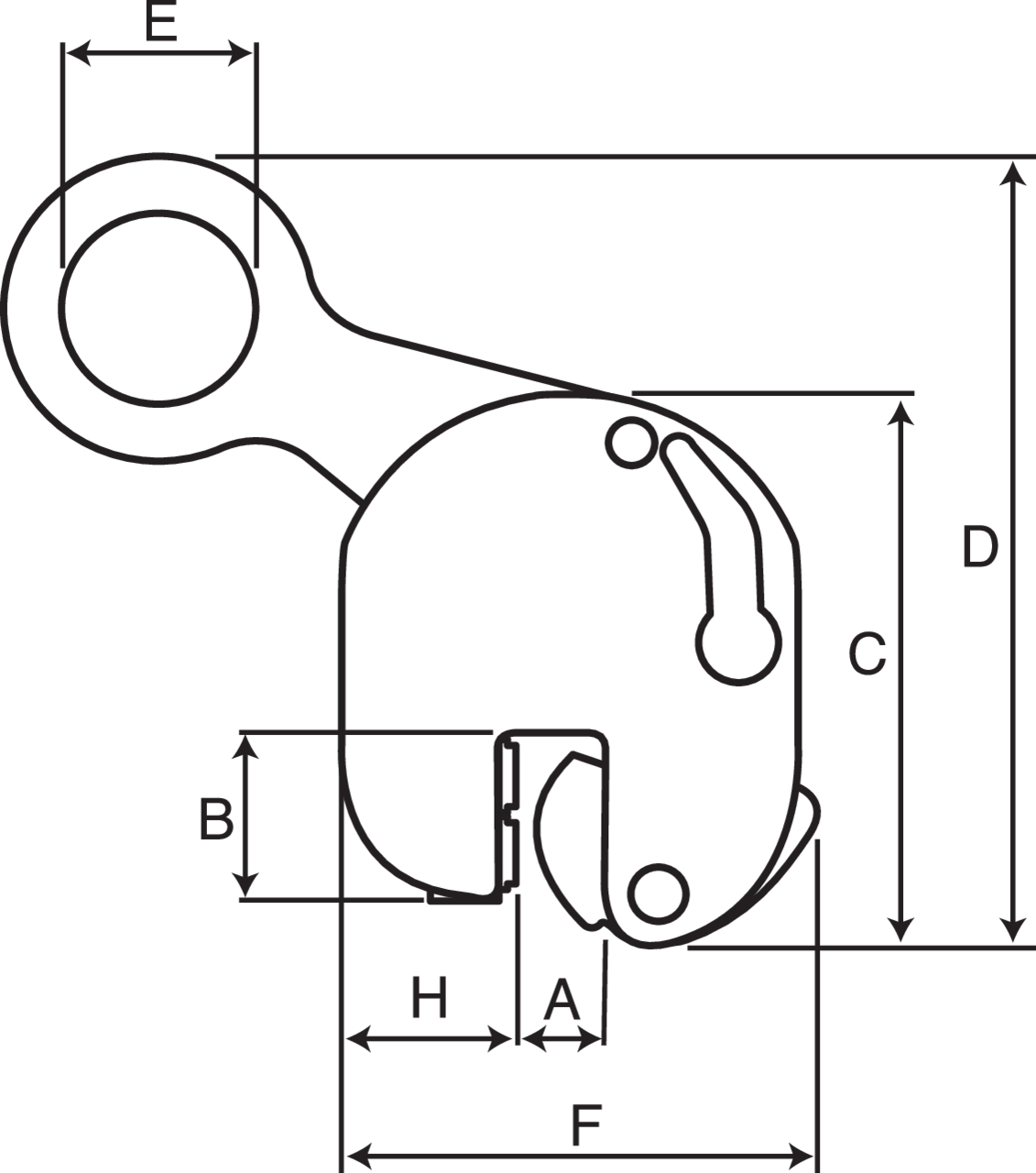

Gabel A B (mm) C (mm) D (mm) E (mm) F (mm) H (mm) Gewicht
kg
CAD
IPBKZ 0,75 5 - 15 43 132 192 45 113 38 3,5
IPBKZ 1,5 5 - 25 62 210 300 70 163 50 7
IPBKZ 3,75 5 - 28 75 260 415 100 202 52 15,5
