Terrier

Allgemein:

Klemme zum vertikalen Heben, Handhaben und Transportieren von Schiffbaukonstruktionen aus Holland Profile (HP) aus allen Positionen. Das Heben von längeren Abschnitten sollte mit einer Traverse erfolgen.

Eigenschaften:

  • Mit gelenkiger Hebeöse für universelle Hebeflexibilität in verschiedenen Winkeln
  • Der gelenkige Hubschäkel garantiert einen Druckgriff in jeder Position, auch bei seitlicher Belastung bis zu 90 Grad. Beachten Sie eine geringere Tragfähigkeit beim Heben in einem Winkel von mehr als 45 Grad .
  • Standardmäßig mit 2 Drehpunkten für extra starke Klemmkraft
  • Immer mit einem Sicherheitsmechanismus ausgestattet, der sicherstellt, dass die Klemme beim Anheben und Absenken der Last nicht verrutscht.
  • Die Klemme ist sowohl in geschlossener als auch in offener Position verriegelt
  • Leichtbauweise für einfache Handhabung
  • Robustes, hochbelastbares, geschweißtes Gehäuse
  • Wartungsfreundliche, leicht austauschbare Teile, die auf Anfrage erhältlich sind
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, Tragfähigkeit, Greifbereich und CE Kennzeichnung.
  • Oberfläche: Gelb lackiert.
  • Standard: EN 13155
  • Hinweis: Mindestlast ist 10% der Tragfähigkeit. Geeignet für Stahlplatten mit einer maximalen Härte von 37 HRC (345 HB, 1166 N/mm²).
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

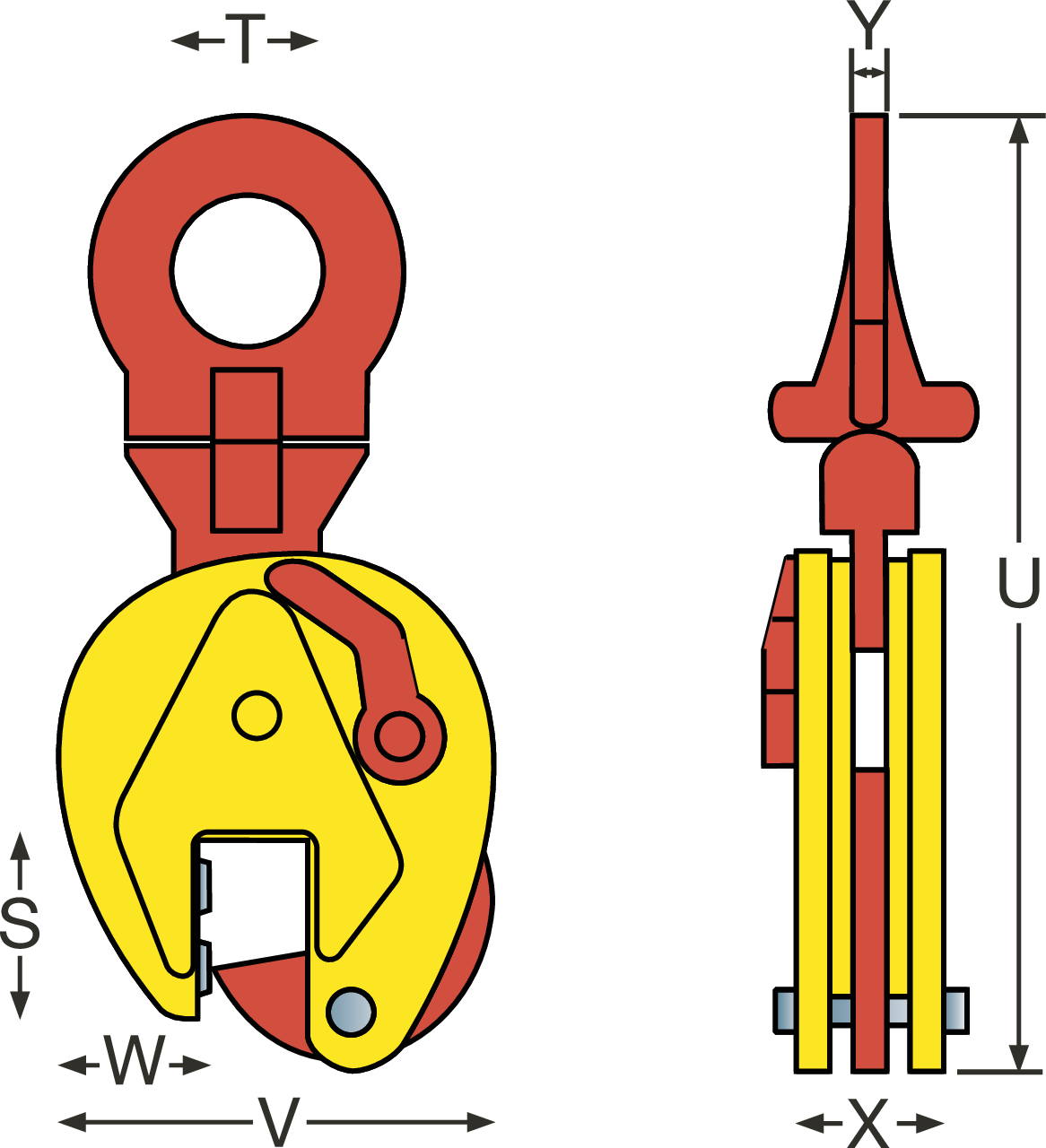

Artikel-Nr. Code WLL
t
Maulweite
mm
S (mm) T
mm
U (mm) V (mm) W
mm
X
mm
Y
mm
Gewicht
kg
CAD
16.01860300 3 TSHPU 3 0-35 93 70 369 182 58 54 16 8
16.01860500 5 TSHPU 5 0-45 110 70 434 228 58 86 20 17,3
