Terrier

Allgemein:

Zum Heben und Transportieren von Stahlplatten und -konstruktionen aus allen Positionen (horizontal, vertikal und seitlich). Gelenkige Hebeschäkel. Backenöffnung von 0 - 95 mm. Verstellbar in 30 mm Schritten.

Eigenschaften:

  • Nur 1 Klemme für verschiedene Arten von Arbeiten erforderlich.
  • Dieselbe Klemme kann auch verwendet werden, wenn eine große Backenöffnung erforderlich ist.
  • Mit gelenkiger Hubschäkel für universelle Hubflexibilität in verschiedenen Winkeln
  • Der gelenkige Hebeschäkel garantiert einen Druckgriff in jeder Position, auch bei seitlicher Belastung bis zu 90°.
  • Beachten Sie eine geringere Tragfähigkeit, wenn in einem Winkel von mehr als 45° gehoben wird. Bitte überprüfen Sie die WLL-Reduzierung
  • Längere Platten können ohne die Verwendung einer Traverse gehoben werden, wenn zwei Klammern an einem zweibeinigen Kettenstrang verwendet werden.
  • Stets mit einem Sicherheitsmechanismus ausgestattet, der sicherstellt, dass die Klemme beim Aufbringen der Hubkraft und beim Absenken der Last nicht verrutscht.
  • Standardmäßig mit 2 Drehzapfen für zusätzliche Spannkraft
  • Die Klemme ist sowohl in geschlossener als auch in offener Position verriegelt
  • Leichtbauweise für einfache Handhabung
  • Robustes, hochbelastbares, geschweißtes Gehäuse
  • Wartungsfreundliche, leicht austauschbare Teile, die auf Anfrage erhältlich sind
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, Tragfähigkeit, Greifbereich und CE Kennzeichnung.
  • Oberfläche: Gelb lackiert.
  • Standard: EN 13155
  • Hinweis: Der Härtegrad der Materialoberfläche darf 37 HrC (345 HB, 1166 N/mm2) nicht überschreiten.
  • Warnhinweis: Die Mindestbelastung beträgt 10% der maximalen Belastung. WLL.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

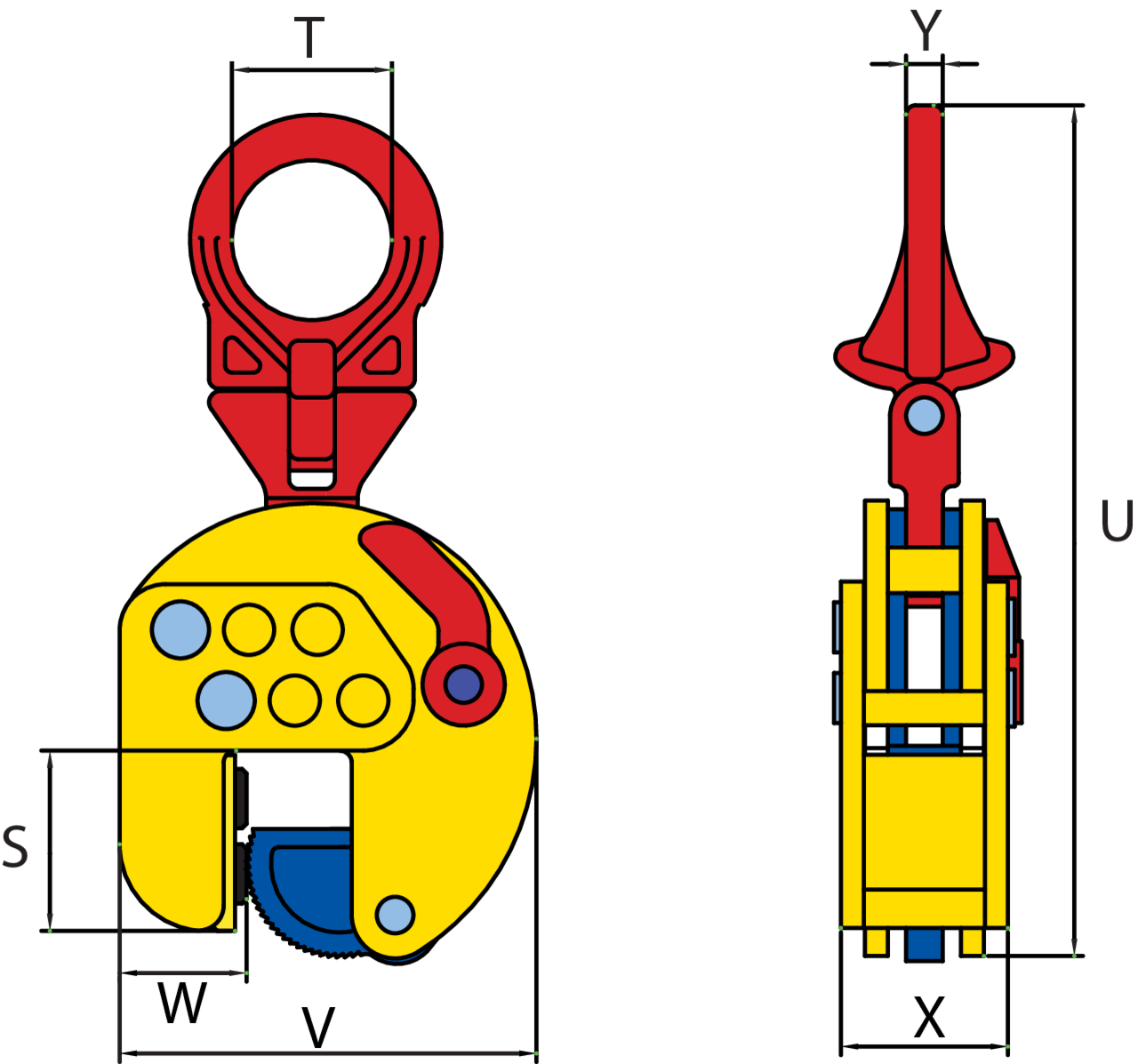

Artikel-Nr. Code WLL
t
S (mm) T
mm
U (mm) V (mm) W
mm
X
mm
Y
mm
Gewicht
kg
CAD
16.01863300 3 TSEU-A 3 79 70 373 183-243 51 77 16 10
