Terrier


Allgemein: Universelle Schraubklemme für vertikales und horizontales Heben und Transportieren einer großen Vielfalt von Stahlkonstruktionen. Kann auch kopfüber angebracht und als (temporärer) Hebepunkt verwendet werden.
Modell TSCC: Standard-Schraubzwinge.
Modell TSCC-W: Mit vergrößerter Backenöffnung.

Eigenschaften:

  • Spezielles universelles Design gewährleistet eine vielseitige Anwendung von hebenden Stahlkonstruktionen.
  • Ausgestattet mit einer beweglichen Nocke auf der Gewindespindel, die eine starke Spannkraft auf das Werkstück ausübt.
  • Ausgestattet mit einem Sicherheits-Schraubspindelmechanismus, der gewährleistet, dass die Klemme bei der Anwendung der Hubkraft nicht verrutscht.
  • Leichte Konstruktion für einfache Handhabung.
  • Robuster, hochbelastbarer, gesenkgeschmiedeter Körper.
  • Geschmiedete Legierungskomponenten, wo erforderlich.
  • Wartungsfreundliche, leicht austauschbare Teile, die auf Anfrage erhältlich sind.
  • Keine minimale WLL erforderlich.
  • Kennzeichnung: CE-Kennzeichnung, Tragfähigkeit, Greifbereich und CE-Kennzeichnung.
  • Temperaturbereich: -40°C bis +100°C.
  • Oberfläche: Gelb lackiert.
  • Warnhinweis: Der Härtegrad der Materialoberfläche darf 37 HrC (345 Hb, 1166 N/mm2) nicht überschreiten.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

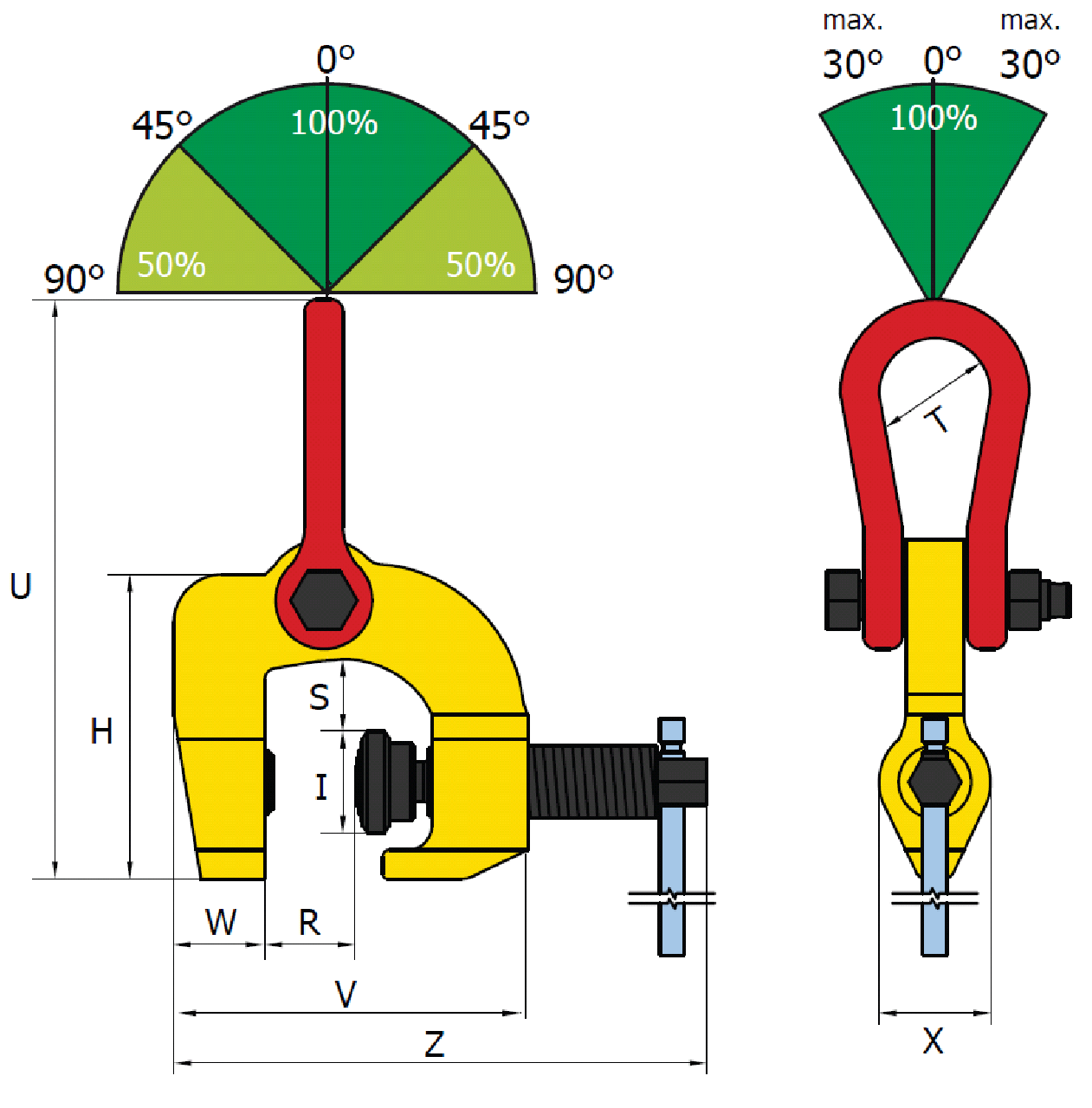

Artikel-Nr. Code WLL
t
Maulweite
mm
S (mm) I
mm
W
mm
V (mm) Z (mm) U (mm) H
mm
T
mm
X
mm
Gewicht
kg
CAD
06.15TSCC0050 0.5 TSCC 0,5 0-35 18 27,5 26 108 158 211 82 25 27 1
06.15TSCC0100 1 TSCC 1 0-40 29 42 40 150 220 232 140 46 46 3,3
16.01862711 1 TSCC-W 1 50-100 88 42 50 225 258 273 190 45 46 6,3
16.01901500 1.5 TSCC 1,5 0-40 29 42 40 150 220 232 140 46 46 3,5
16.01862731 3 TSCC-W 3 25-75 50 49 60 215 250 291 191 50 54 7,8
06.15TSCC0300 3 TSCC 3 0-60 38 50 46 190 280 278 184 50 60 7,8
06.15TSCC0600 6 TSCC 6 0-100 60 63 70 296 446 390 249 100 75 22

Download CAD
