Terrier

Allgemein: Klemme mit Druckbacken aus Kunststoff, die keine Beschädigungen oder Spuren im Klemmbereich hinterlassen. Die Klemme kann für das Heben, Transportieren und Handhaben von Edelstahl, Aluminium, Holz und Marmorplatten eingesetzt werden.
Die TNMK / TNMKA Hebeklemmen sind mit einem Sicherheitsmechanismus ausgestattet, der sicherstellt, dass die Klemmen nicht rutschen, wenn die Last angehoben oder abgelassen wird. Die Klemmen sind sowohl in der geschlossenen als auch in der geöffneten Position gesichert.

  • Kennzeichnung: nach Norm, Tragfähigkeit, Greifbereich und CE Kennzeichnung.
  • Oberfläche: Gelb lackiert.
  • Standard: EN 13155
  • Hinweis: Die Klemme TNMKA ist in 20-mm-Schritten verstellbar. Mindestlast ist 10% der Tragfähigkeit.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

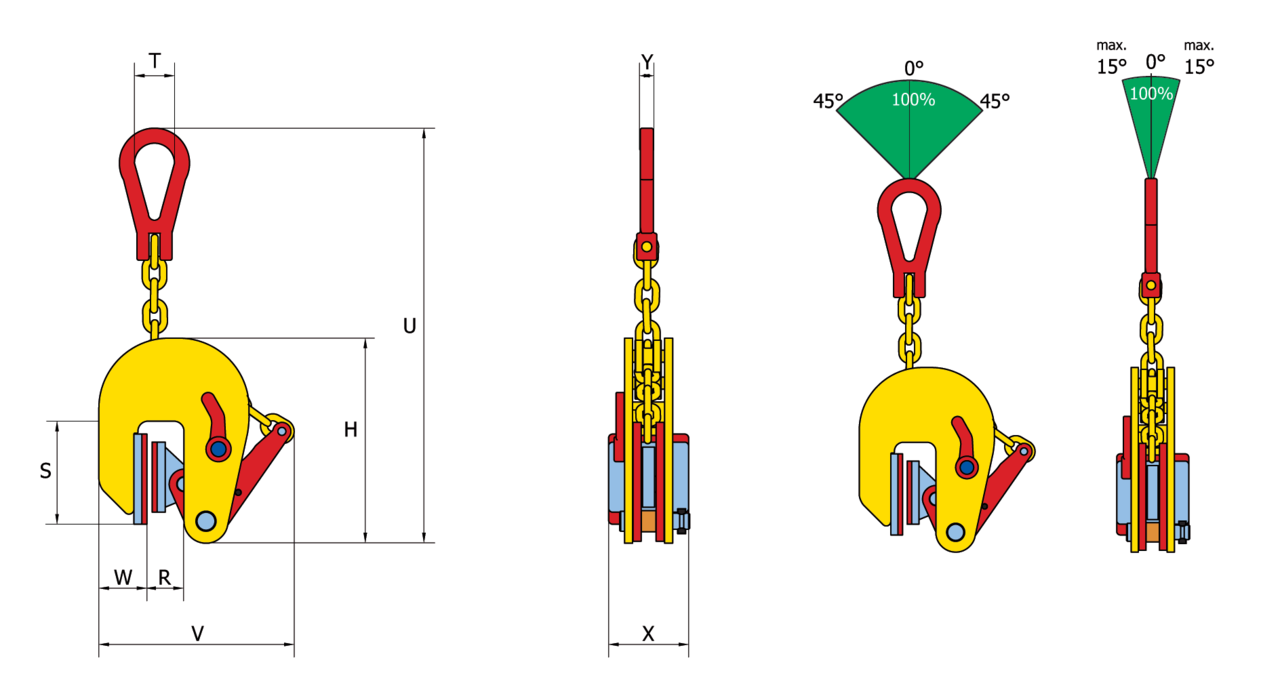

Artikel-Nr. Modell WLL
t
Maulweite
mm
H
mm
S (mm) T
mm
U (mm) V (mm) W
mm
X (mm) Y
mm
Gewicht
kg
CAD
16.01862135 0.5 STNMK 0,5 17-37 205 102 40 462 241 48 80 14 6
16.01862035 0.5 TNMK 0,5 0-20 205 102 40 462 224 48 80 14 6
16.01862005 0.5 TNMK-A 0,5 0-180 242 143 40 410 235-395 61 80 14 10
16.01862010 1 TNMK 1 0-30 232 105 40 470 282 46 80 14 6,5
16.01862037 1.5 TNMK 1,5 0-40 232 105 40 470 282 46 80 14 6,5
16.01862038 2 TNMK 2 0-50 362 124 50 704 408 63 80 18 15
16.01862039 3 TNMK 3 0-60 362 124 50 704 408 63 80 18 15,5

Download CAD
