Allgemein: Vertikale Hebeklemme TNMK/STNMK/TNMK-A - Nicht kennzeichnend. Klemme zum vertikalen Heben und Transportieren aller Platten und Strukturen ohne Markierung, Verkratzen und oder Beschädigung der Materialoberfläche. Perfekt zum Heben von Materialien wie (rostfreiem) Stahl, Aluminium, Naturstein, Verbundwerkstoffen, lackierten Materialien, Holz, Glas, Kunststoff usw.

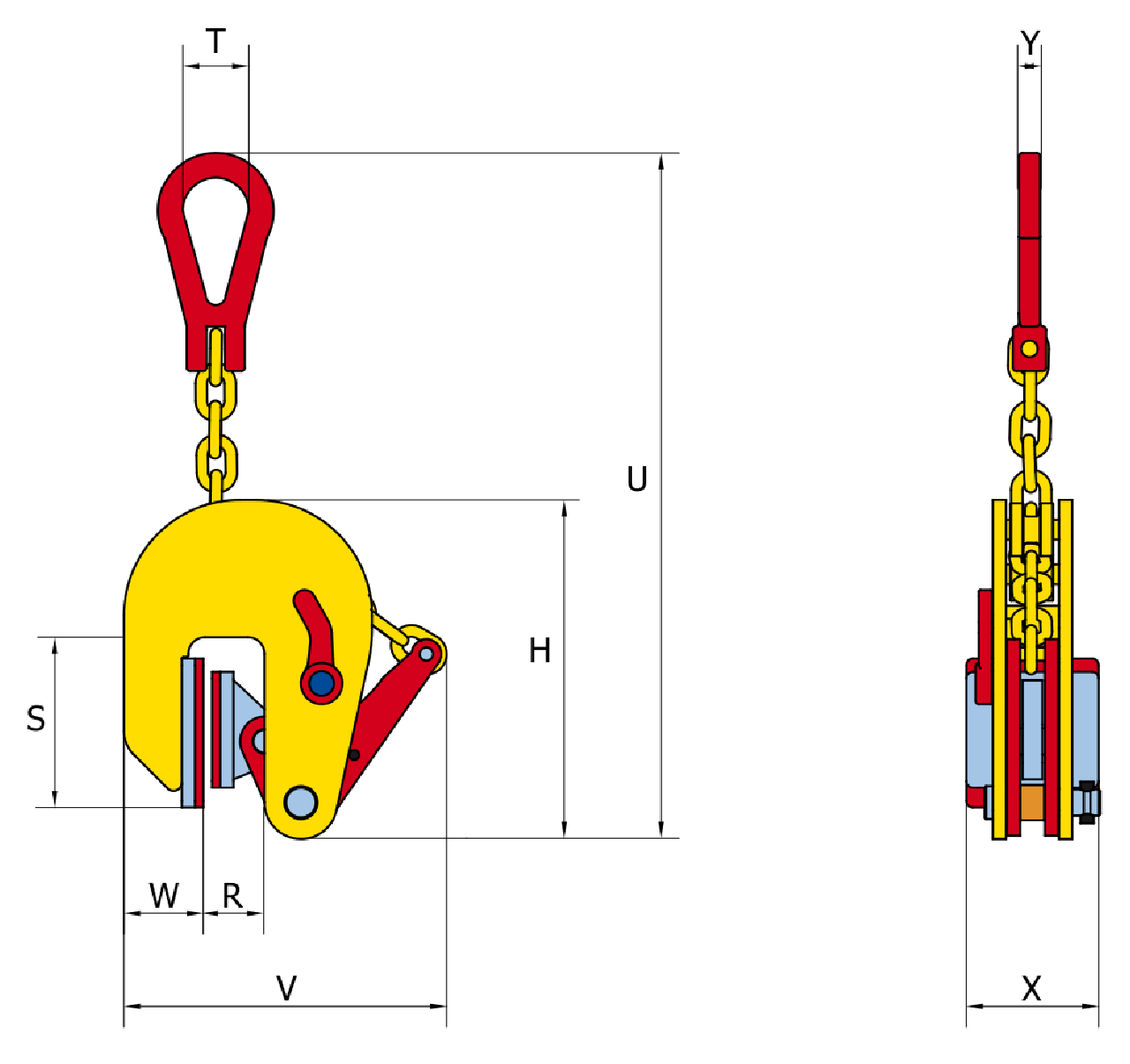

Modell TNMK: Standard-Klemme
Modell STNMK: Klemme mit vergrößerter Maulöffnung.

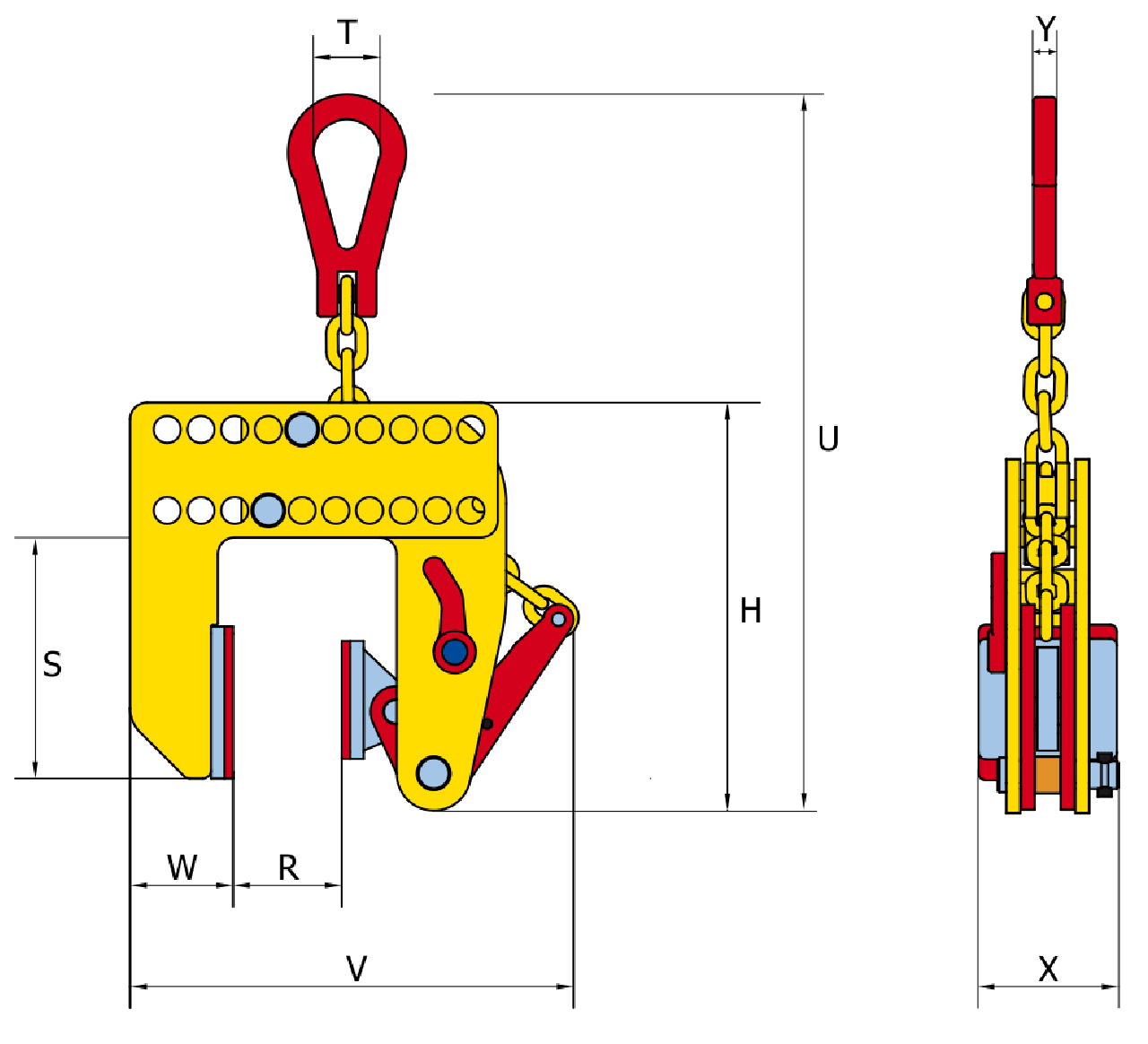

Modell TNMK-A: mit einstellbarer extra großer Backenöffnung: 0 bis 180 mm (A) (in 20 mm Schritten einstellbar)

Merkmale:

  • Mit 2 speziellen synthetischen Anti-Reibungs-Pads, um die Nichtmarkierung zu garantieren
  • Geliefert mit Kettenhebebügel für flexibles Heben
  • Immer mit einem Sicherheitsmechanismus ausgestattet, der sicherstellt, dass die Klemme nicht verrutscht, wenn eine nicht markierende Hubkraft aufgebracht wird und die Last abgesenkt wird.
  • Die Klemme ist sowohl in geschlossener als auch in offener Position verriegelt
  • Leichte, wartungsfreundliche, hochbelastbare Karosserie
  • Keine minimale WLL erforderlich.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, Tragfähigkeit, Greifbereich und CE Kennzeichnung.
  • Temperaturbereich: -40°C bis +100°C
  • Oberfläche: Gelb lackiert.
  • Standard: EN 13155
  • Hinweis: Die Hebeklemmen sind zum Heben und Transportieren von Stahlplatten mit einer maximalen Härte von 37 HrC (345 HB, 1166 N/mm2) geeignet.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. Code WLL
t
Maulweite
mm
H
mm
S (mm) T
mm
U (mm) V (mm) W
mm
X
mm
Y
mm
Gewicht
kg
CAD
16.01862135 0.5 STNMK 0,5 17-37 205 102 40 462 241 48 80 14 6
16.01862035 0.5 TNMK 0,5 0-20 205 102 40 462 224 48 80 14 6
16.01862005 0.5 TNMK-A 0,5 0-180 242 143 40 410 235-395 61 80 14 10
16.01862010 1 TNMK 1 0-30 232 105 40 470 282 46 80 14 6,5
16.01862037 1.5 TNMK 1,5 0-40 232 105 40 470 282 46 80 14 6,5
16.01862038 2 TNMK 2 0-50 362 124 50 704 408 63 80 18 15
16.01862039 3 TNMK 3 0-60 362 124 50 704 408 63 80 18 15,5
