Terrier

Allgemein: Hebeklemme mit einstellbarer, extra großer Backenöffnung zum horizontalen Heben, Handhaben und Transportieren von Stapeln, Paketen und einzelnen Stahlplatten. Terrier-Hebeklemmen THSK müssen immer paarweise (oder mehrfach) eingesetzt werden. Die verstellbare Backe bietet eine Vielzahl von Öffnungen, die von 3 bis 420 mm verfügbar sind.

Merkmale:

  • Leicht verstellbare Backenöffnung
  • Schnelles und einfaches Setzen und Entfernen der Klemme
  • Leichtbauweise für einfache Handhabung
  • Robustes, hochbelastbares, geschweißtes Gehäuse
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, Tragfähigkeit, Greifbereich und CE Kennzeichnung.
  • Temperaturbereich: - 40°C bis +100°C.
  • Oberfläche: Gelb lackiert.
  • Standard: EN 13155
  • Warnhinweis: Mindestlast ist 10% der Tragfähigkeit. Geeignet für Stahlplatten mit einer maximalen Härte von 37 HRC (345 HB, 1166 N/mm²).
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

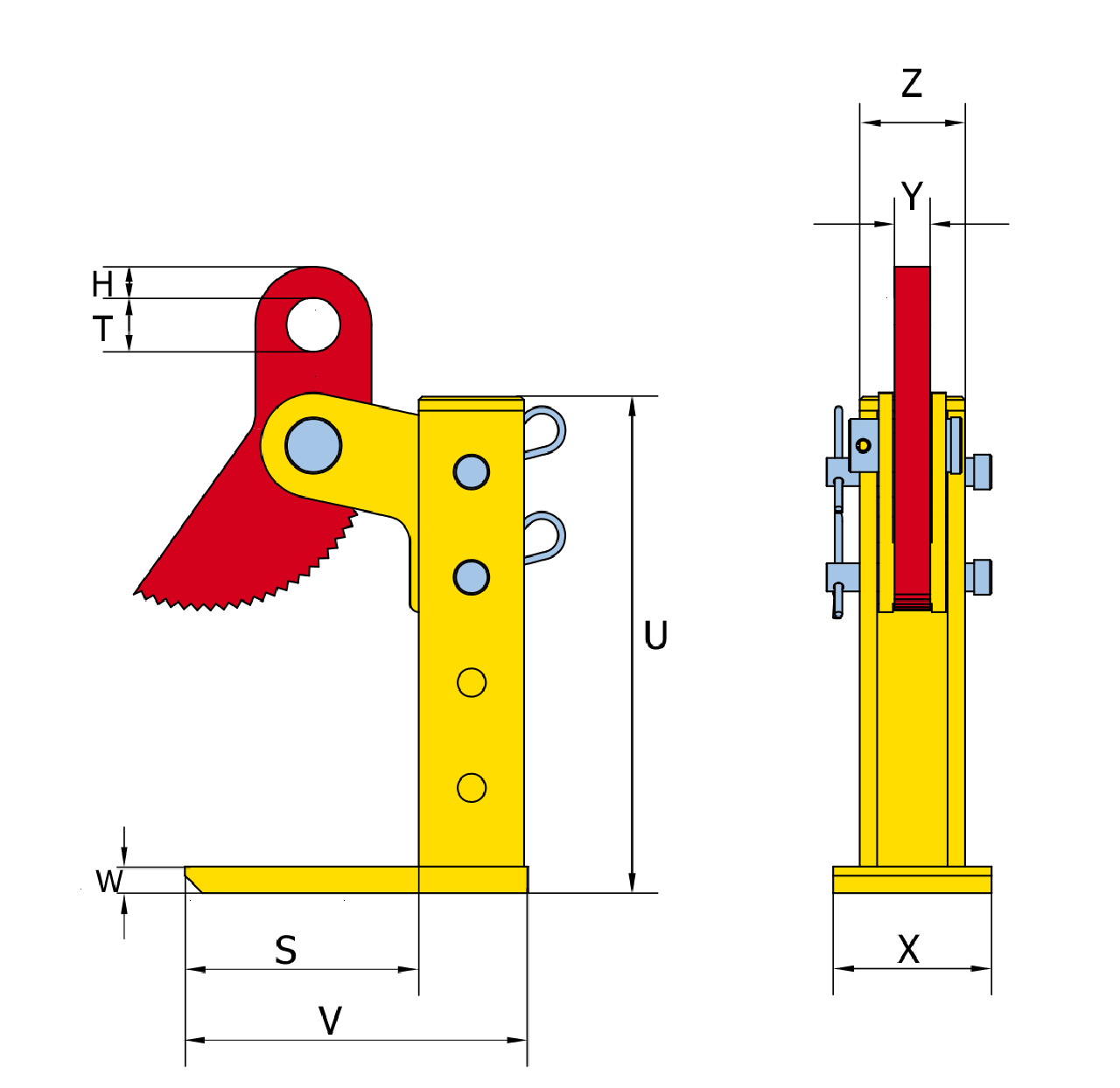

Artikel-Nr. Code WLL t/Paar Maulweite
mm
V (mm) S (mm) W
mm
T
mm
H
mm
U (mm) X
mm
Y
mm
Z (mm) Gewicht
kg
CAD
16.01815180 1.5 THSK/180 1,5 3-180 201 135 15 30,5 18 289 90 20 60 9,5
16.01815300 1.5 THSK/300 1,5 3-300 201 135 15 30,5 18 409 90 20 60 11
16.01830180 3 THSK/180 3 3-180 241 165 20 30,5 18 296 105 20 69 13
16.01845180 4.5 THSK/180 4,5 3-180 241 165 20 30,5 18 296 105 20 69 13
16.01830300 3 THSK/300 3 3-300 241 165 20 30,5 18 416 105 20 69 15
16.01845420 4.5 THSK/420 4,5 3-420 241 165 20 30,5 18 536 105 20 69 17
16.01860180 6 THSK/180 6 3-180 256 160 25 30,5 18 304 120 20 75 18
16.01890180 9 THSK/180 9 3-180 256 160 25 30,5 18 304 120 20 75 18
16.01860420 6 THSK/420 6 3-420 256 160 25 30,5 18 544 120 20 75 24
16.01890420 9 THSK/420 9 3-420 256 160 25 30,5 18 544 120 20 75 24
