Allgemein: Die geschmiedete Sicherheitssperre rastet in der Hakenspitze ein und bietet so einen hervorragenden Schutz gegen seitliches Verschieben. Die Fangvorrichtung und die Lastbolzen des Gabelkopfes sind als Ersatzteilset erhältlich und können von einer kompetenten Person einfach und schnell ausgetauscht werden.

Die geschmiedeten Kontrollmarkierungen erleichtern die Bestimmung der Ablegekriterien.

Anwendung: Anschlagketten

  • Ausführung: Hellblau pulverbeschichtet
  • Material: Legierter Stahl der Güteklasse 12.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, Pewag oder PW, winner pro oder 12, H16, CE, Charge und Typ
  • Temperaturbereich: -60ºC bis +300ºC.
  • Standard: EN 1677-2
  • Warnhinweis: Darf nicht wärmebehandelt werden.
  • Sicherheitsbeiwert: 4:1
  • Güteklasse: 12
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. Code WLL
t
LC
kN

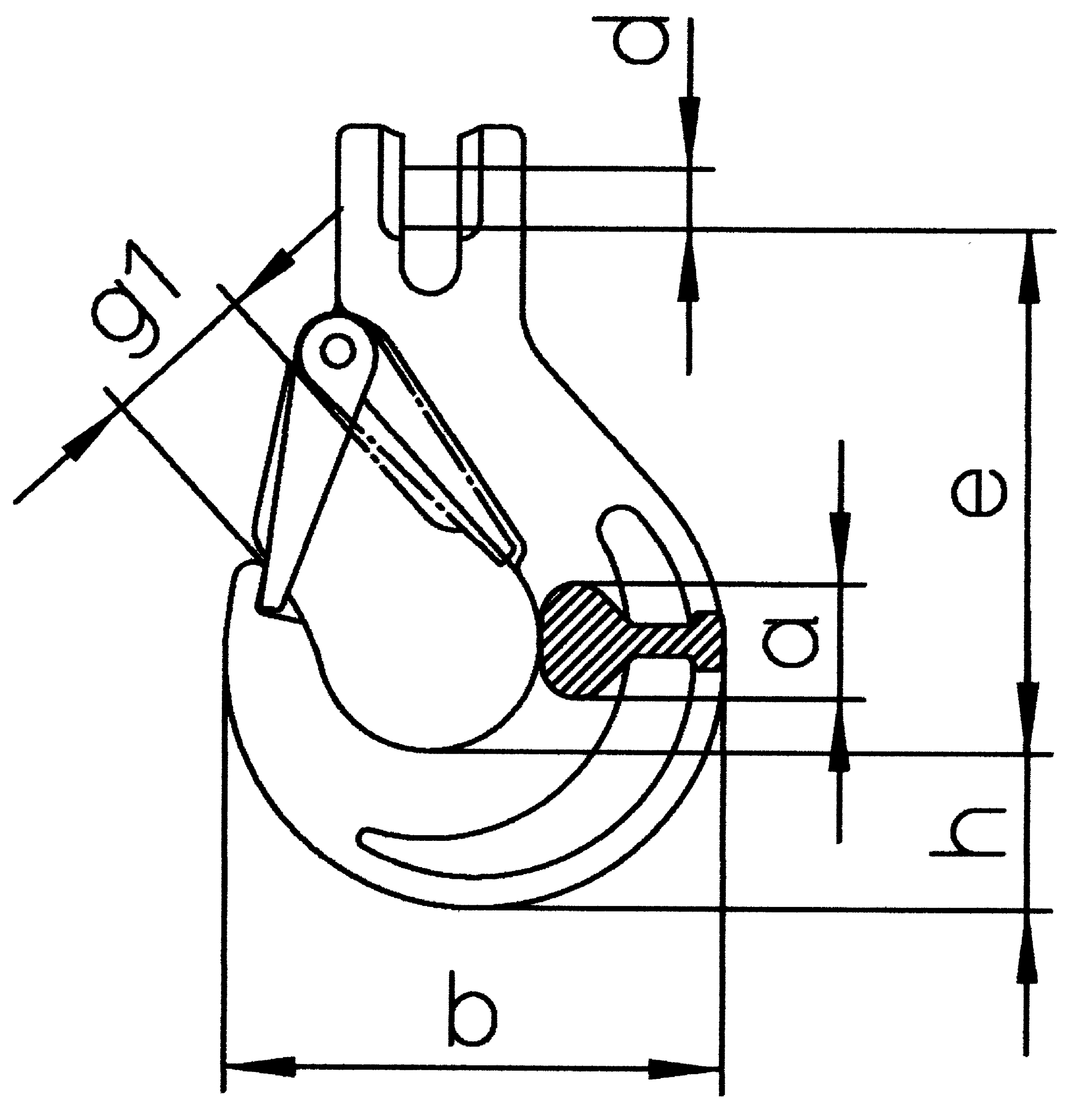

a (mm) b (mm) d
mm
e (mm) g1(mm) h (mm) Gewicht
kg
CAD
11.1218504 KHSWP 7 2,36 47 19 101 9 105 36 26 0,85
11.1211598 KHSWP 8 3 60 19 101 10 105 36 26 0,85
11.1218463 KHSWP 10 5 100 26 118 14 121 41 33 1,68
11.1218475 KHSWP 13 8 160 30 147 17 148 49 43 2,99
11.1218481 KHSWP 16 12,5 35 176 21 173 59 51 5,1
