pewag





WARNUNG! Darf nicht wärmebehandelt werden.

  • Ausführung: Hellblau pulverbeschichtet
  • Material: Legierter Stahl der Güteklasse 12.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, Pewag oder PW, winner pro oder 12, H16, CE, Charge und Typ
  • Standard: EN 1677-3
  • Sicherheitsbeiwert: 4:1
  • Güteklasse: 12
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

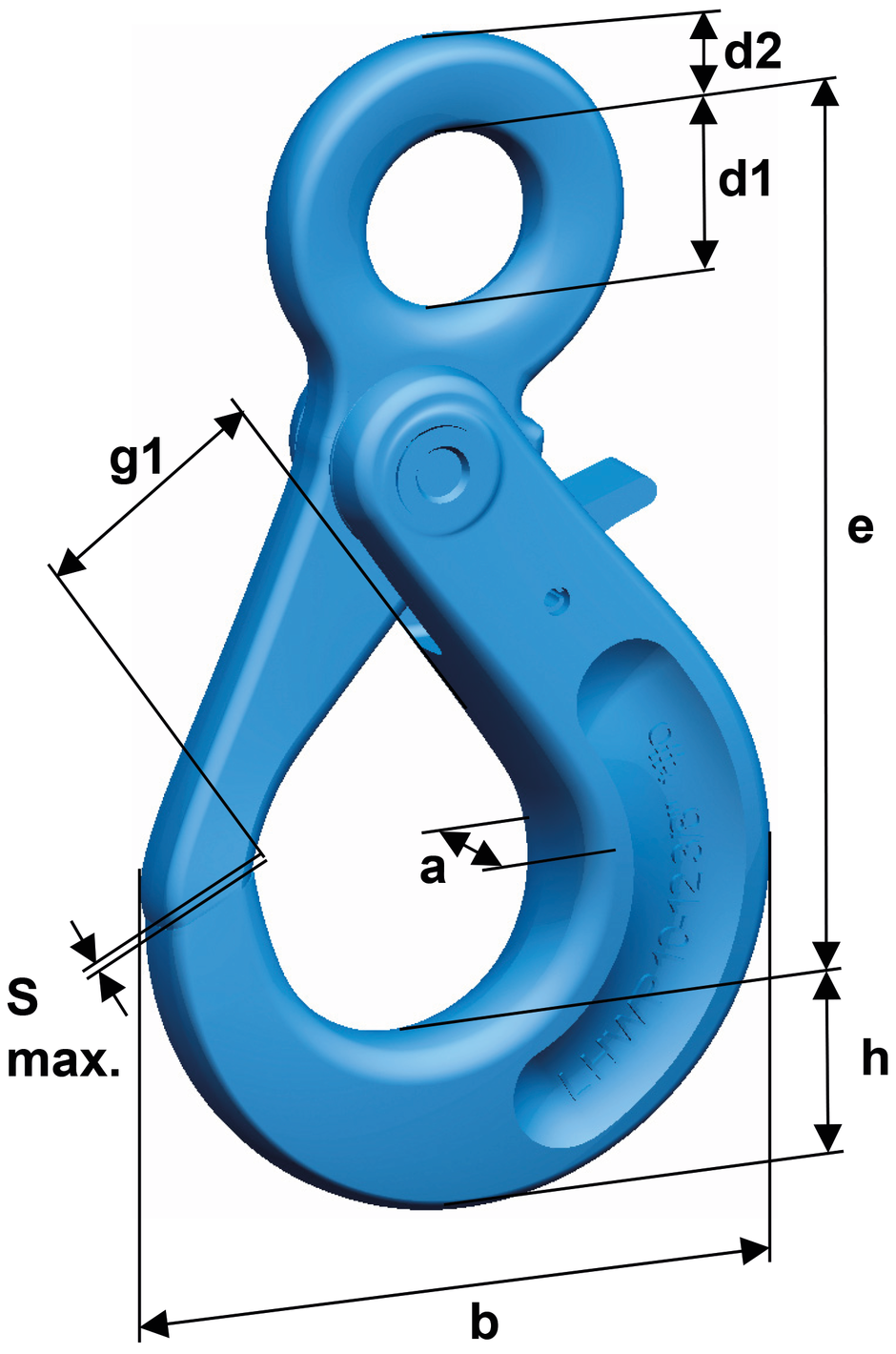

Artikel-Nr. Modell WLL
t
s max. (mm) a (mm) b (mm) d1 mm d2 (mm) e (mm) g1(mm) h (mm) Gewicht
kg
CAD
11.1787237 LHWP 7/8 3 1 25 89 25 14 126 34 25 0,91
11.1787238 LHWP 10 5 1,5 28 112 31 17 158 45 31 1,56
11.1787239 LHWP 13 8 2 34 145 40 22 205 54 41 3,5

Download CAD
