KWB

Ausführung: Aufhängering mit integrierter Verkürzungsklaue.

Norm: EN 1677, jedoch mit höherer Tragfähigkeit.

WARNUNG! Darf nicht wärmebehandelt werden.

  • Ausführung: Aufhängering mit integrierter Verkürzungsklaue.
  • Werkstoff: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: Herstellercode und Güteklasse.
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Art. Nr. Modell WLL
t

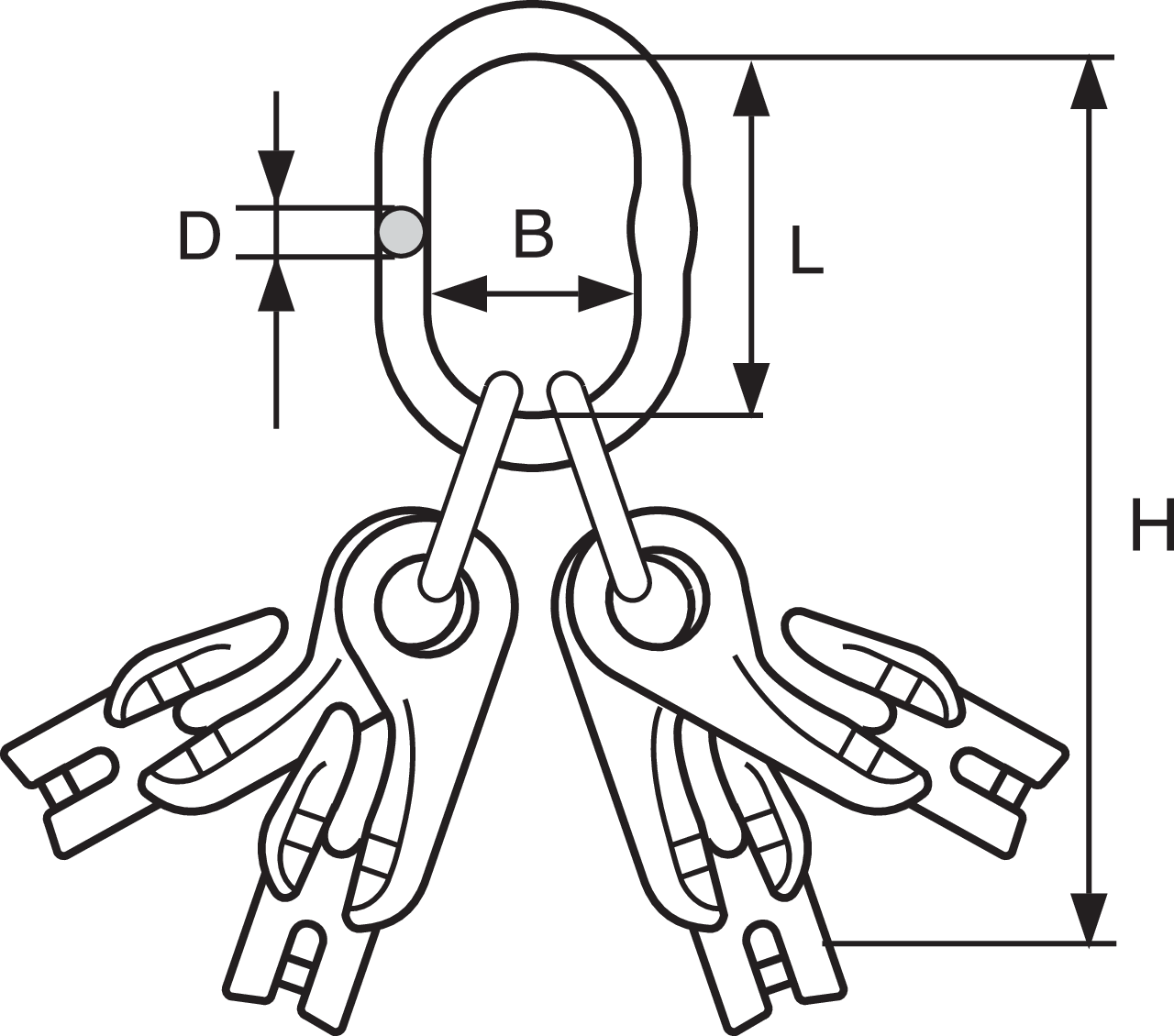

für Kette Güteklasse 10 Ø mm WLL 45-60° (t) B (mm) D (mm) H (mm) L (mm) Gewicht
kg
CAD
04.08GTVKS406 GTVK/S4-6-10 3 6 2,12 95 19 298 160 2,6
04.08GTVKS407 GTVK/S4-7-10 4 7 2,8 110 23 352 160 4,9
04.08GTVKS408 GTVK/S4-8-10 5,3 8 3,75 105 23 362 170 4,9
04.08GTVKS410 GTVK/S4-10-10 8 10 6 110 27 434 190 9,1
04.08GTVKS413 GTVK/S4-13-10 14 13 10 130 33 548 230 17,9
04.08GTVKS416 GTVK/S4-16-10 21,2 16 15 150 38 649 275 30,5
