pewag





WARNUNG! Darf nicht wärmebehandelt werden.

  • Ausführung: Hellblau pulverbeschichtet
  • Material: Legierter Stahl der Güteklasse 12.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, Pewag oder PW, winner pro oder 12, H16, CE, Charge und Typ
  • Standard: EN 1677-4
  • Sicherheitsbeiwert: 4:1
  • Güteklasse: 12
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

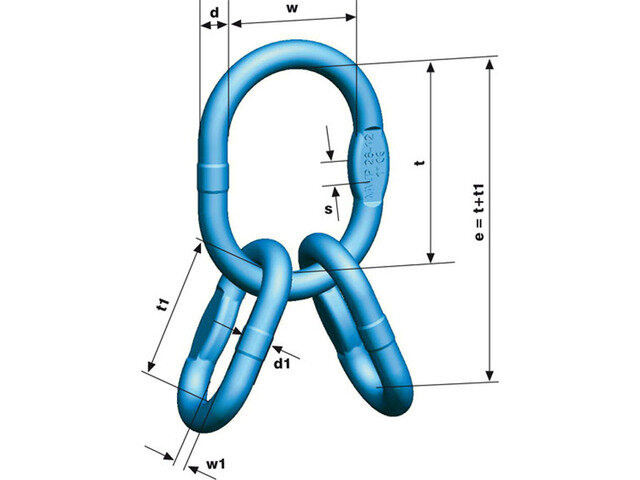

Artikel-Nr. Modell WLL
t
Einfachhaken DIN 15401 Doppelhaken DIN 15402 Nr. d
mm
d1 mm e (mm) s (mm) t (mm) t1
mm
w
mm
w1
mm
Gewicht
kg
CAD
11.0387994 VMWP 2- 7/8 4,25 6 8 19 13 214 14 160 54 95 25 1,47
11.0387996 VMWP 2-10/4-7/8 8,8 10 12 27 17 260 20 190 70 110 34 3,45
11.0387998 VMWP 2-13/4-10 12,3 12 16 33 20 315 26 230 85 130 40 6,28
11.0387992 VMWP 4-13 21,2 20 25 38 27 415 29 275 140 150 65 11,5
11.0332132 VMWP 4-16 26,5 20 25 38 33 425 29 275 150 150 70 13,8

Download CAD
