Norm: EN 1677, jedoch mit höherer Tragfähigkeit.

WARNUNG! Darf nicht wärmebehandelt werden.

  • Ausführung: Lackiert.
  • Material: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: Herstellercode und Güteklasse.
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

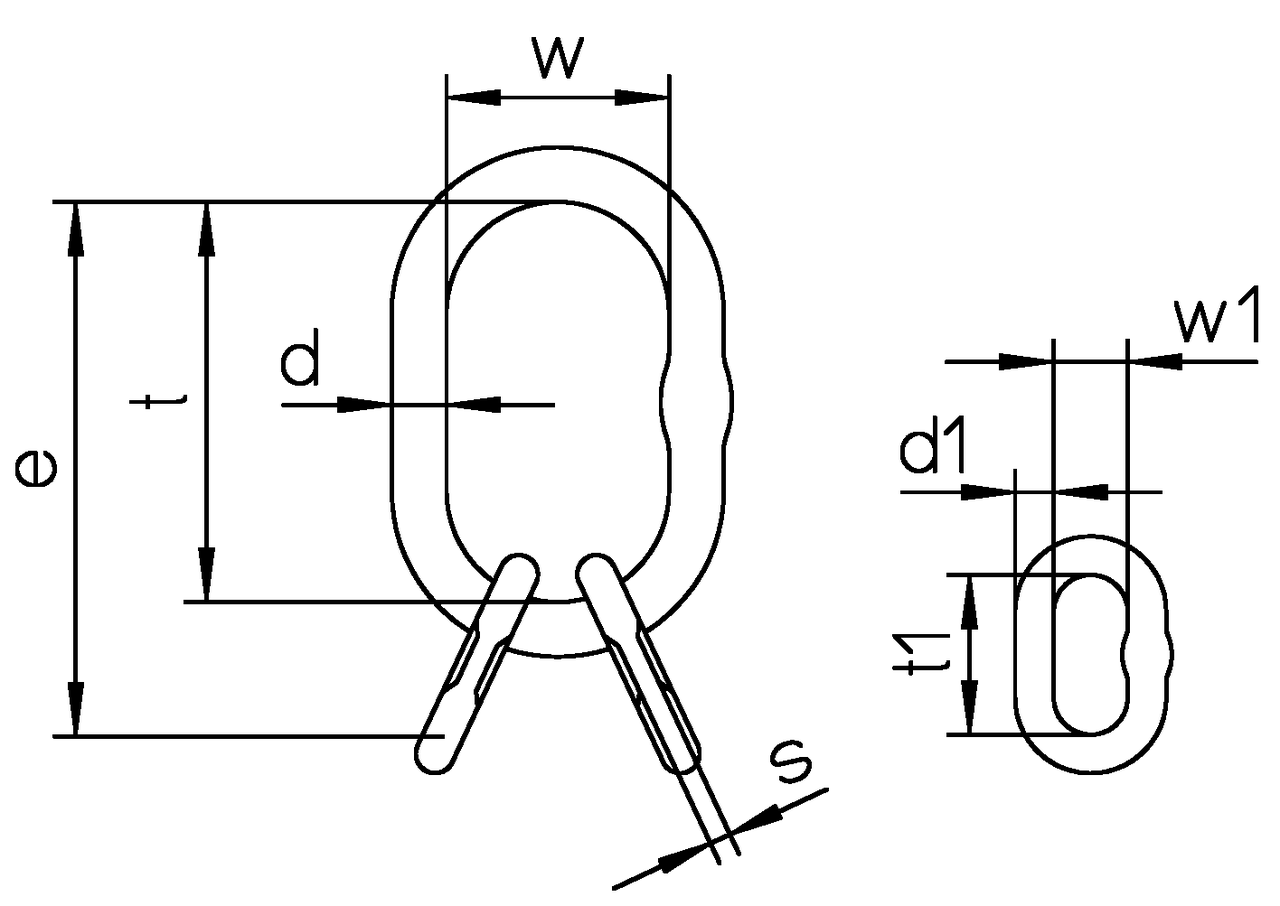

Artikel-Nr. Modell WLL
t
w (mm) w1 t1 D
mm
D1
mm
e (mm) t (mm) l (mm) Gewicht
kg
CAD
11.0213308 TG/S-6-10 3 75 60 110 19 13 245 135 110 1,6
11.021331 TG/S-8-10 5,3 90 60 110 23 16 270 160 110 2,7
11.021333 TG/S-10-10 10,1 110 75 135 33 23 360 200 160 7,3
11.0213347 TG/S-13-10 14,3 140 100 180 36 27 440 260 180 11
11.0213349 TG/S-16-10 22,2 180 110 200 45 33 540 340 200 21
