POWERTEX PCB-S2 Kettenzug ist ein qualitativ hochwertiges Hebezeug, das mit der ergonomischen Handkette dauerhaft und einfach zu bedienen ist.

Eigenschaften:

  • Jedes Hebezeug wird vor dem Verlassen des Werkes einem dynamischen Belastungstest mit 1,5 x WLL unterzogen.
  • Kompakte, leichte Konstruktion.
  • Kettenrad mit Nadellager und Antriebswelle, die durch ein Nadellager und ein Gleitlager im Inneren gelagert ist, um einen reibungslosen und effizienten Betrieb zu gewährleisten.
  • Sichere, gut abgedeckte automatische Lastreaktionsbremse
  • Ausgestattet mit 2 Bremsklinken und 4 Bremsfedern (doppelte Sicherheit im Vergleich zur Anforderung der EN 13157)
  • Fein kalibrierte, in Europa hergestellte COROLIM® geschützte Lastkette für einen reibungslosen Betrieb
  • Die einzigartige Oberflächenbehandlung sorgt für hervorragenden Korrosionsschutz und ruhigen Lauf
  • Schwenkbare Haken an beiden Enden erleichtern die Positionierung in der Linie
  • Die Haken sind so konstruiert, dass sie sich bei Überlastung öffnen, anstatt zu brechen
  • Haken mit schweren Stahl-Sicherheitsverriegelungen
  • Die Haken haben seitlich eingeschmiedete Verformungsprüfpunkte zur Überlastungserkennung
  • RFID-Ausrüstung (Chip) für einfache Wartung und Inspektion
  • QR-Code für den Vor-Ort-Zugriff auf mehrsprachige Benutzerhandbücher
  • Prüfzertifikat und Konformitätserklärung liegen jedem Hebezeug bei
  • Verfügbare Ersatzteile
  • Kann mit Überlastschutz (OLP) geliefert werden.



  • Material: Langlebige Ganzstahlkonstruktion
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, POWERTEX, Modell, WLL, Kette, Seriennummer, Benutzerhandbuch/QR-Code
  • Temperaturbereich: -10°C bis zu +50°C
  • Oberfläche: Rot pulverbeschichtetes Gehäuse und plattierte Rahmenteile
  • Standard: EN 13157, EN 818-7
  • Sicherheitsbeiwert: 4:1
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. WLL
t
Modell Hubhöhe
m

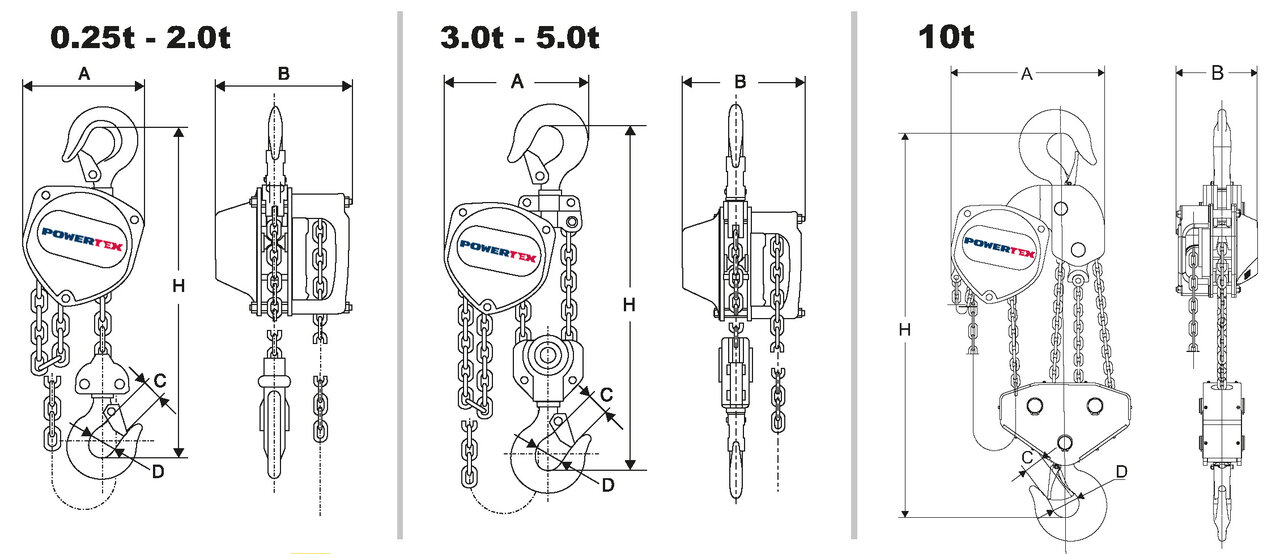

Lastkette mm Handkette (mm) Anzahl der Stränge Betätigungskraft (kg) A
mm
B
mm
C
mm
D
mm
H min (mm) Gewicht
kg
CAD
16.10PCBS20025030 0,25 PCB-S2/250KG 3 4,0 x 12,0 5,0 x 23,7 1 23,5 108 106 20 30 260 5,9
16.10PCBS20050030 0,5 PCB-S2/500KG 3 5,0 x 15,0 5,0 x 23,7 1 24,9 130 128 22 34 280 9,8
16.10PCBS20100030 1 PCB-S2/1000KG 3 6,3 x 19,0 5,0 x 23,7 1 28,4 150 145 26 39 330 11,7
16.10PCBS20200030 2 PCB-S2/2000KG 3 8,0 x 24,0 5,0 x 23,7 1 34,3 185 175 35 49 385 18,9
16.10PCBS20300030 3 PCB-S2/3000KG 3 7,1 x 21,0 5,0 x 23,7 2 34,3 220 158 37 50 510 28,9
16.10PCBS20500030 5 PCB-S2/5000KG 3 9,0 x 27,0 5,0 x 23,7 2 37,2 255 183 43 60 615 37,1
16.10PCBS21000030 10 PCB-S2/10000KG 3 9,0 x 27,0 5,0 x 23,7 4 40 360 183 47 65 820 92,8

Die letzten 3 Ziffern des Teilcodes geben die Hubhöhe an. Zum Beispiel 030 = 3,0 m
Gewicht: Mit einer Standardhubhöhe von 3m.

Art Nr. + OLP = mit Überlastsicherung lieferbar (nicht 250 und 10.000 kg)
Kunst Nr. + BK = Blackline
