Powertex
  • Cr6+ Free

Design: Geschlossener Körper, Gabel-Gabel. Wird komplett mit Kontermuttern geliefert.

  • Material: Allgemein: Baustahl 4.6, geteilt in Edelstahl AISI 304.
  • Kennzeichnung: CE-Kennzeichnung, POWERTEX, WLL, Chargennummer
  • Oberfläche: Feuerverzinkt, mit Ausnahme von M6 und M8, die verzinkt sind.
  • Warnhinweis: Die Spannschlösser dürfen bei Verwendung zum Heben nicht in der Länge verstellt werden!
  • Sicherheitsbeiwert: 5:1
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

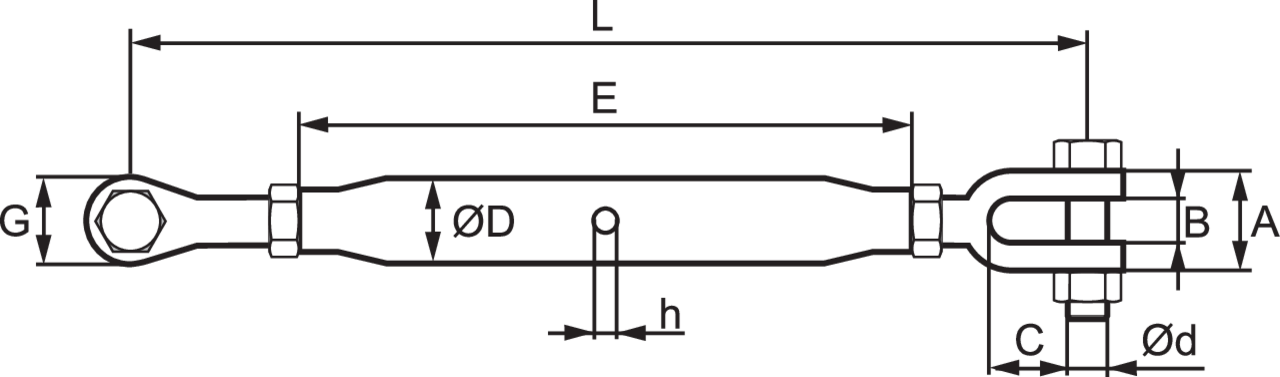

Artikel-Nr. Modell WLL
t
Gewinde A
mm
B
mm
C
mm
Ø D (mm) E
mm
G
mm
Ø d (mm) h (mm) L min. L max. Gewicht
kg
CAD
11.50PRSJ002 1402 0,2 M6* 19 7 16 14,5 100 12 M5 6,5 180 255 0,13
11.50PRSJ003 1403 0,32 M8* 23 9 22 17,2 108 14 M6 8,5 210 285 0,25
11.50PRSJ005 1404 0,5 M10 20 10 16 17,2 150 18 M8 7 225 335 0,3
11.50PRSJ007 1406 0,7 M12 25 13 25 21,3 195 24 M10 8 315 470 0,65
11.50PRSJ012 1408 1,2 M16 34 18 38 27 230 31 M12 8 380 565 1,25
11.50PRSJ015 1409 1,5 M20 36 20 42 34 270 39 M16 12 450 660 2,2
11.50PRSJ022 1410 2,2 M22 44 25 50 34 295 46 M20 12 500 720 3,3
11.50PRSJ032 1411 3,2 M24 51 28 54 42 325 52 M22 12 555 800 4,6
11.50PRSJ048 1413 4,8 M33 62 38 71,5 50 370 60 M27 12 700 970 8,5
11.50PRSJ060 1415 6 M39 79 45 83,5 60,3 400 75 M33 16 780 1.060 15
11.50PRSJ085 1417 8,5 M45 94 50 86 76 400 85 M39 16 800 1.050 21
11.50PRSJ110 1419 11 M52 98 58 97,5 76 400 92 M45 16 870 1.100 24
Andere Abmessungen und Leistungen auf Anfrage.
