• Ausführung: Öse-Öse.
  • Material: Edelstahl.
  • Oberfläche: Poliert.
  • Hinweis: Nicht für Hebeanwendungen!
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. MBK
t

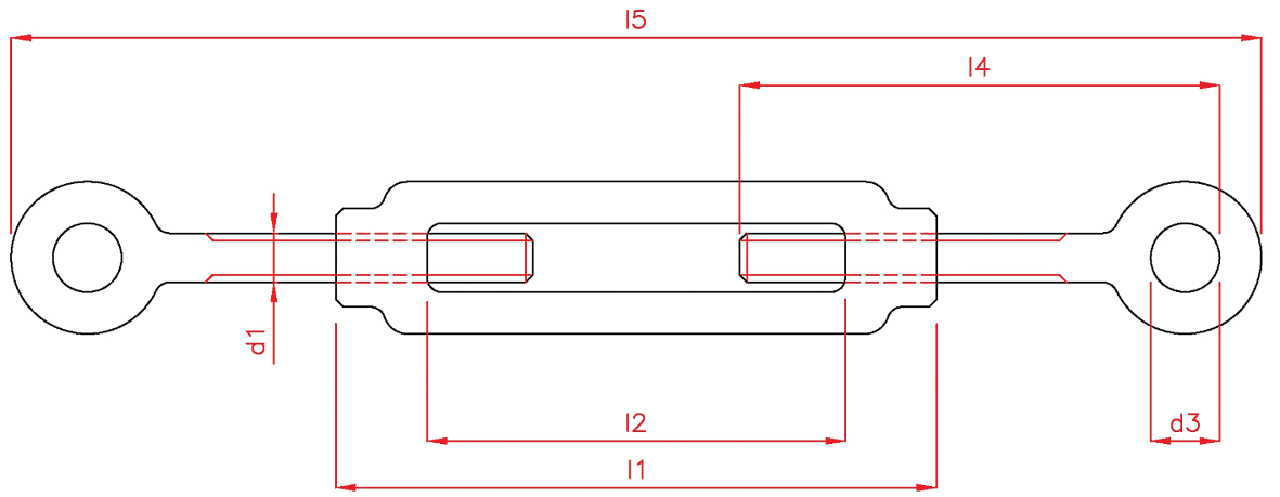

l1 mm l4
mm
l2 (mm) Größe DxL (mm) D3
mm
CAD
8195001 0,4 70 50 55 M 5 7
8195002 0,8 90 70 65 M 6 10
8196008 1,2 120 95 95 M 8 12
8195003 1,9 150 110 120 M 10 15
8195004 3,4 200 140 165 M 12 19
8195005 5 250 180 215 M 16 20
8195006 8 305 190 250 M 20 28
Bitte MBK nicht mit der Tragfähigkeit verwechseln.
