Allgemein: Stahlgußseilrollen mit graphitgeschmierten Seillrillen und Kugellagern. Ausführungen für abweichende Achs- und Seildurchmesser sind auf Anfrage möglich.

  • Oberfläche: Lackiert
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

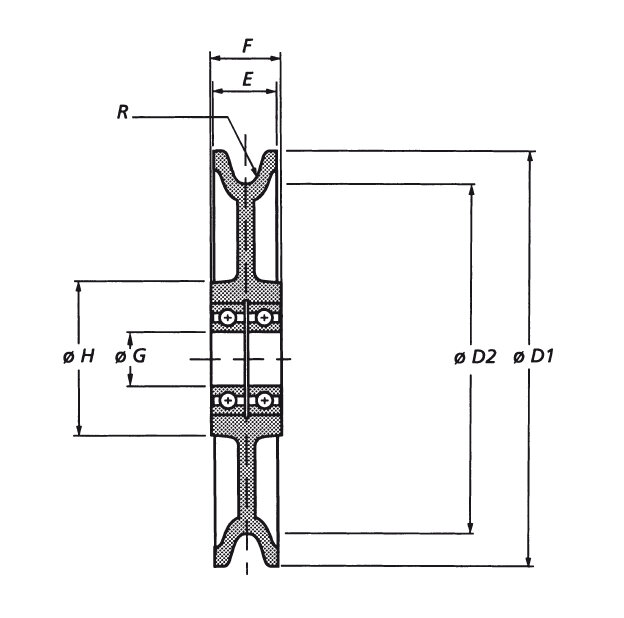

Art. Nr. Material Seildurchmesser bis zu (mm) Lager Ø D1 (mm) Ø D2 (mm) E (mm) F (mm) Ø G (mm) Ø H (mm) R (mm) Gewicht
kg
CAD
10.49311006002 GGG-60 8 2x6002-RS 100 80 18 20 15 40 4,5 0,7
10.49311256002 GGG-60 10 2x60/22-RS 125 105 23 27,5 22 55 5,5 1,5
10.49311506002 GGG-60 12 2x6206-RS 150 120 36 40 30 80 6,5 3
10.49312006002 GGG-60 14 2x6206-RS 200 165 36 40 30 80 7,5 4,5
10.49312506002 GGG-60 18 2x6207-RS 250 210 40 45 35 90 9,5 8
10.49313006002 GGG-60 20 2x6208-RS 300 255 45 50 40 100 11 12
10.49313507002 GGG-70 22 2x6209-RS 350 305 45 50 45 115 12 17
10.49314007002 GGG-70 24 2x6210-RS 400 345 55 60 50 130 13 24
