Allgemein: Eine Kombination aus Seilklemme und Seilkausche, zugelassen für Anwendungen in Hebezeugen und Aufzügen. Zweiteilig mit Schraubbolzen zur einfachen Montage.

Oberflche: Feuerverzinkt

Anmerkung: Beachten sie die Montage- und Betriebsanleitung

  • Ausführung: Stahlguß GS-60, Muttern und Bolzen in Güte 8.8
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

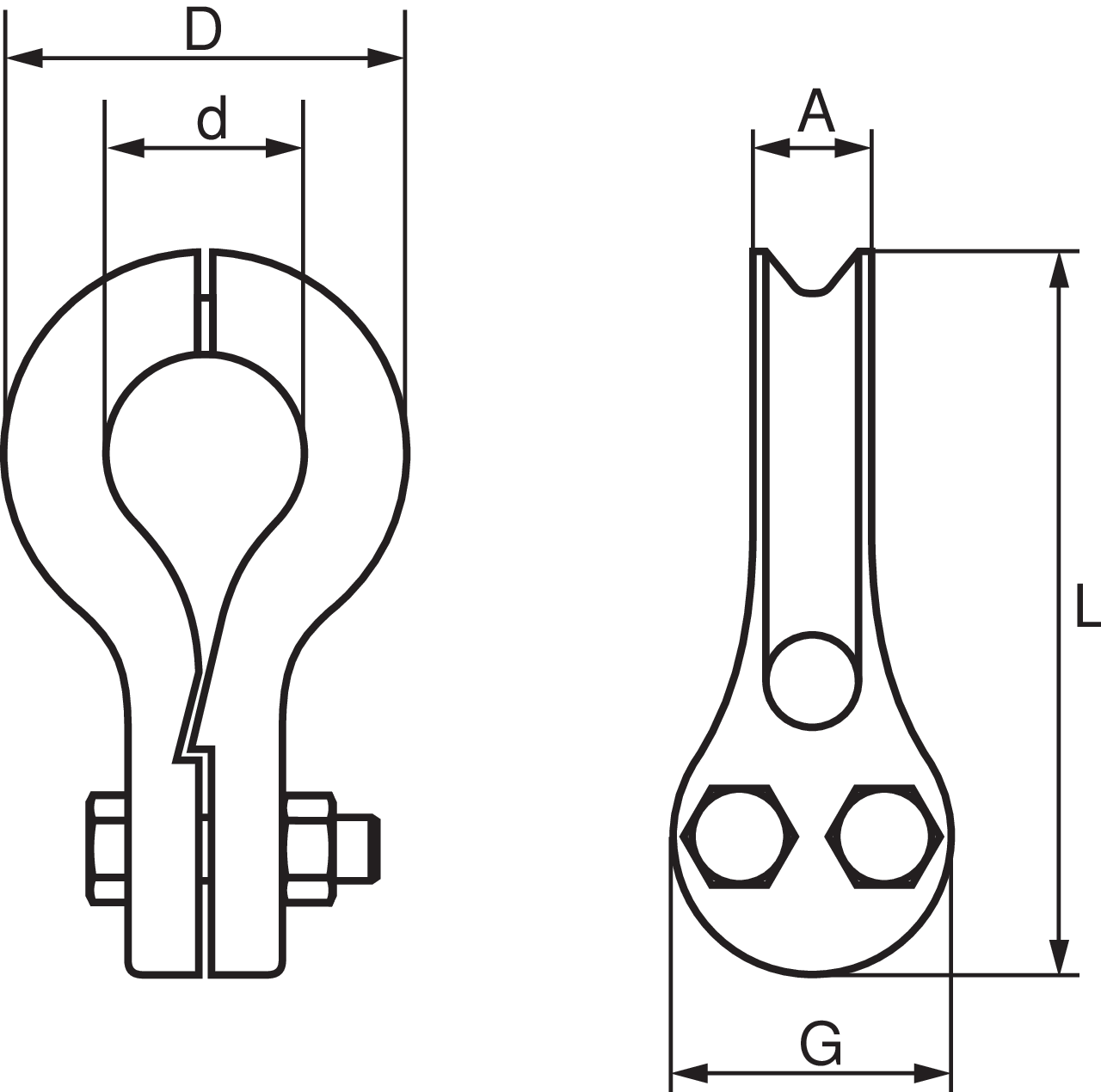

Artikel-Nr. Durchmesser
mm
Zusätzlich benötigte Klemmen bei Hebeanwendungen 1960 N/mm² Zusätzlich benötigte Klemmen bei Hebeanwendungen 1770 N/mm² A
mm
D
mm
G
mm
L
mm
CAD
10.29KK0600 5-6 12 36 26 74
10.29KK0900 7-9,5 18 54 40 104
10.29KK1200 10-12,5 1 25 74 58 144
10.29KK1600 13-16,5 1 28 95 72 190
10.29KKM20* 17-20 1 1 37 166 80 244
*Diese Abmessung ist ausschl. in der Ausführung KK-M verfügbar
