Ropeblock

Allgemein: Vorgesehen zur zeitweiligen Befestigung von Stahldrahtseilen an Mobilkranen. Der Keil und das Gehäuse arbeiten als Spannstock, welcher das Drahtseil arretiert.

  • Ausführung: Komplett mit Keil.
  • Werkstoff: Legierter Gussstahl mit hoher mechanischer Festigkeit.
  • Kennzeichnung: Mindestbruchkraft auf Klemme und Keil.
  • Oberfläche: Blau lackiert oder feuerverzinkt.
  • Hinweis: Die Verbindung erreicht 80% der Mindestbruchkraft des Seiles und max. die Bruchlast der Keilendklemme.
  • Warnhinweis: Folgen Sie den Anweisungen der Betriebsanleitung!
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. Modell MBK
t
Seil Ø (mm) A
mm
B
mm
C
mm
Ø P (mm) T
mm
W
mm
Gewicht
kg
CAD

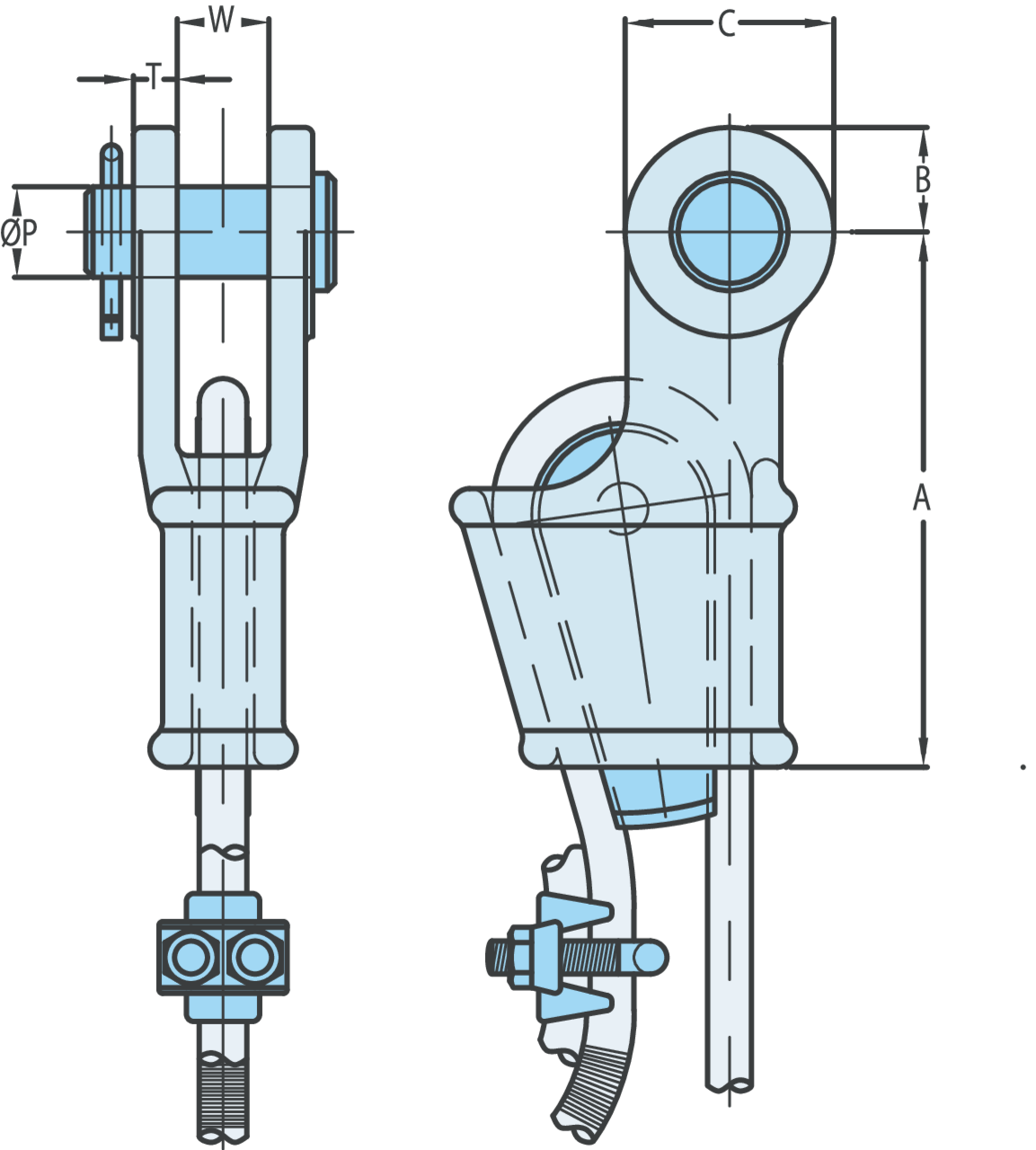

02.170708HOL OWS 0,25P 8 7-8 110 19 36 16 9 18 0,8
10.21OWS005PGAL OWS 0,5P 12 9-10 142 23 46 20,6 11 20,5 1,7
10.21OWS01PGAL OWS 1P 20 11-13 146 29 57 25 12 25 2,1
10.21OWS02PGAL OWS 2P 25 14-16 176 35 70 30 15 31 4
10.21OWS03PGAL OWS 3P 40 18-19 212 40 80 35 16 38 7
10.21OWS04PGAL OWS 4P 55 20-22 240 48 95 41 19 44 10
10.21OWS05PGAL OWS 5P 75 23-26 274 55 110 51 22 51 15
10.21OWS06PGAL OWS 6P 90 27-29 310 65 130 57 25 57 21
10.21OWS07PGAL OWS 7P 110 30-33 350 73 146 64 28 63 31
10.21OWS08PGAL OWS 8P 125 34-36 400 74 148 64 28 69 37
10.21OWS09PGAL OWS 9P 150 37-40 450 80 143 70 30 76 51
02.174042HOL OWS 10P 170 40-42 500 87 160 76 33 76 64
02.174248HOL OWS 11P 225 43-48 550 100 186 89 39 89 96
02.174952HOL OWS 12P 280 49-52 640 105 194 95 46 101 130
02.175458HOL OWS 13P 360 54-58 660 125 230 108 54 114 180
02.176068HOL OWS 14P 425 60-68 835 135 250 121 60 127 275
02.177276HOL OWS 15P 460 72-76 1.000 150 270 133 76 146 440
02.178186HOL OWS 16P 625 81-86 1.100 152 300 140 79 159 510
