Crosby

Allgemein: Die patentierte Keilendklemme zur Verwendung mit hochfesten verdichteten Spezialdrahtseilen. Erreicht bei den meisten Spezialdrahtseilen 80% der Mindestbruchkraft. Das Seil wird mit einer Klemme am Keil befestigt um ein lockern oder herausfallen des Keils zu verhindern.

  • Material: Stahl
  • Kennzeichnung: nach Norm, ID Code und Herstellerkennzeichen
  • Oberfläche: Lackiert, Keil und Zubehör können in verzinkter Ausführung geliefert werden.
  • Standard: EN 13411-6
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

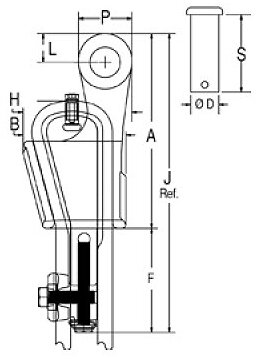

Artikel-Nr. Durchmesser
mm
Seildurchmesser (inch) A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
J
mm
L
mm
P
mm
R
mm
S (mm) T
mm
U (mm) V (mm) Gewicht
kg
CAD
10.201035218 14-16 5/8 210 114 31,8 30,2 76,2 103 54,1 117 313 31 57,2 14,2 82,6 19,1 175 66 5,9
10.201035227 18-19 3/4 251 132 38,1 35,1 82,6 122 62,0 136 373 35,6 66,5 16,8 92,2 22,4 194 76,7 8,7
10.201035236 20-22 7/8 286 149 44,5 41,4 96,8 146 68,3 156 431 42,4 79,5 19,1 109 25,4 241 88,1 12,6
10.201035245 24-26 1 325 167 50,8 50,8 96,8 146 74,7 179 471 51,1 95,3 22,4 119 28,7 264 97 16,9
10.201035254 28 1-1/8 365 176 57,2 57,2 102 174 85,9 198 539 57,4 108 25,4 138 31,8 300 107 25,9
10.201035272 30-32 1-1/4 415 219 66,5 63,5 114 197 90,7 238 612 59,4 114 26,9 168 35,1 352 148 39,9
