Crosby

Allgemein: Verpresste Terminale erreichen 100% der Seilbruchkraft basierend auf den Festigkeiten von Drahtseilen der Konstruktion 6x19 und 6x37. Seile mit dieser Endverbindung werden von Certex geprüft.

  • Material: Geschmiedeter Karbonstahl.
  • Kennzeichnung: Herstellerkennzeichen und Chargennummer.
  • Oberfläche: Blank.
  • Sicherheitsbeiwert: 5:1
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

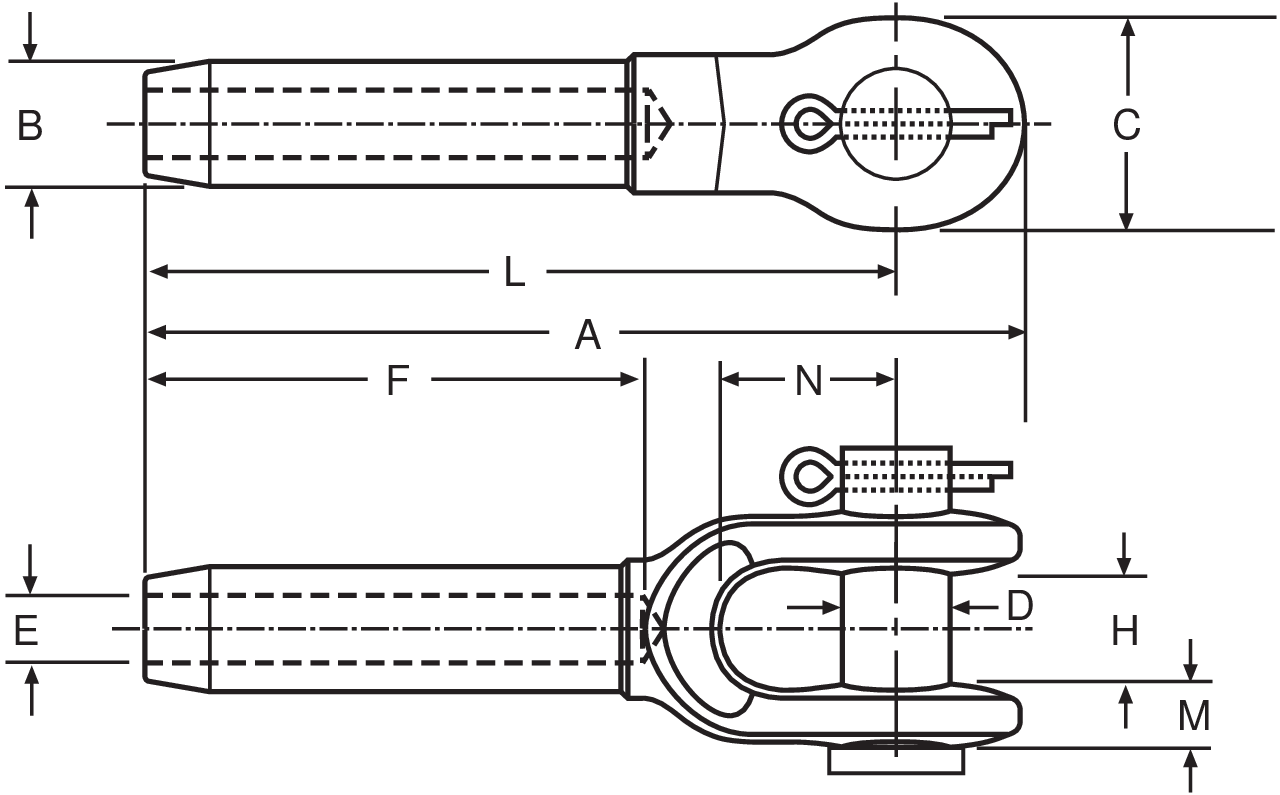

Artikel-Nr. Max. Ø nach dem Pressen Seil Ø (mm) A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
H
mm
L
mm
M
mm
N
mm
Gewicht
kg
CAD
10.101039021 11,7 6 122 12,7 35,1 17,5 6,85 54,0 17,5 102 9,65 38,1 0,24
10.101039049 18 8 159 19,6 41,1 20,6 8,65 81,0 20,6 135 11,9 44,5 0,51
10.101039067 18 9-10 159 19,6 41,1 20,6 10,4 81,0 20,6 135 11,9 44,5 0,59
10.101039085 23,1 11-12 198 24,9 51,0 25,4 12,2 108 25,4 170 14,2 51,0 0,94
10.101039101 23,1 13 198 24,9 51,0 25,4 14,0 108 25,4 170 14,2 51,0 0,94
10.101039147 29,5 16 241 31,8 60,5 30,2 17,0 135 31,8 207 17,3 57,0 2,05
10.101039129 29,5 14 241 31,8 60,5 30,2 15,5 135 31,8 207 17,3 57,0 2,12
10.101039165 36,1 18-20 294 39,4 70,0 35,1 20,3 162 38,1 254 20,3 70,0 3,62
10.101039183 39,4 22 341 43,2 79,5 41,1 23,9 189 44,5 295 23,9 82,5 5,23
10.101039209 45,7 24-26 393 50,5 93,5 51,0 26,9 216 51,0 340 26,9 95,5 8,07
10.101039227 52 28 440 57,0 105 57,0 30,2 245 57,0 381 30,2 108 11,5
10.101039245 58,5 32 484 64,5 114 63,5 33,8 272 63,5 419 31,0 119 16,1
10.101039263 65 34-36 532 71,0 127 63,5 36,8 297 63,5 461 35,1 133 19,8
10.101039281 71,5 38-40 589 78,0 140 70,0 40,1 325 76,0 502 43,4 145 26,5
10.101039307 77,5 44 676 86,0 170 89,0 47,2 378 89,0 584 53,6 171 40,3
10.101042767 90,5 48-52 799 100 203 95,5 53,5 432 102 683 60 203 66

Download CAD
