Allgemein: Drahtseilklemme, zugelassen für Hebeanwendungen.

  • Ausführung: 2101-2102 gegossen, 2103-2108 gesenkgeschmiedet.
  • Oberfläche: 2101-2102 verzinkt, 2103-2108 feuerverzinkt.
  • Hinweis: Folgen Sie den Anweisungen der Betriebsanleitung!
  • Warnhinweis: Wenn sich die beiden Halbschalen der Klemmen nach dem Anziehen der Schrauben berühren, muß eine kleinere EUREKA Klemme verwendet werden!
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

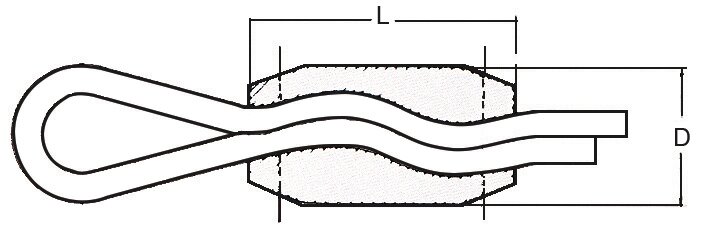

Artikel-Nr. Modell Länge (mm) Schrauben Ø - (mm) Außen Ø (mm) Durchmesser
mm
Anzahl der Klemmen zum Heben Schrauben Anzahl Anzugsmoment Nm Gewicht
kg/100 Stück
CAD
10.175032005 2101 27 5 22 4-5 2 2 6 6,5
10.175032006 2102 42 6 28 6 2 2 15 14
10.175032008 2103 50 6 33 8 2 2 18 24
10.175032010 2104 63 8 42 9-10 2 2 30 52
10.175032011 2105 62 8 43 11 2 2 30 52
10.175032013 2106 82 10 48 12-13 2 2 70 80
10.175032014 2107 106 10 50 14 2 2 70 115
10.175032016 2108 100 12 62 15-16 2 2 115 170
