Allgemein: Der Haken ist nicht unter Last drehbar.

  • Werkstoff: Legierter Stahl der Güteklasse 8.
  • Oberfläche: Rot lackiert.
  • Standard: EN 1677-2
  • Sicherheitsbeiwert: 4.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Art. Nr. Modell WLL
t

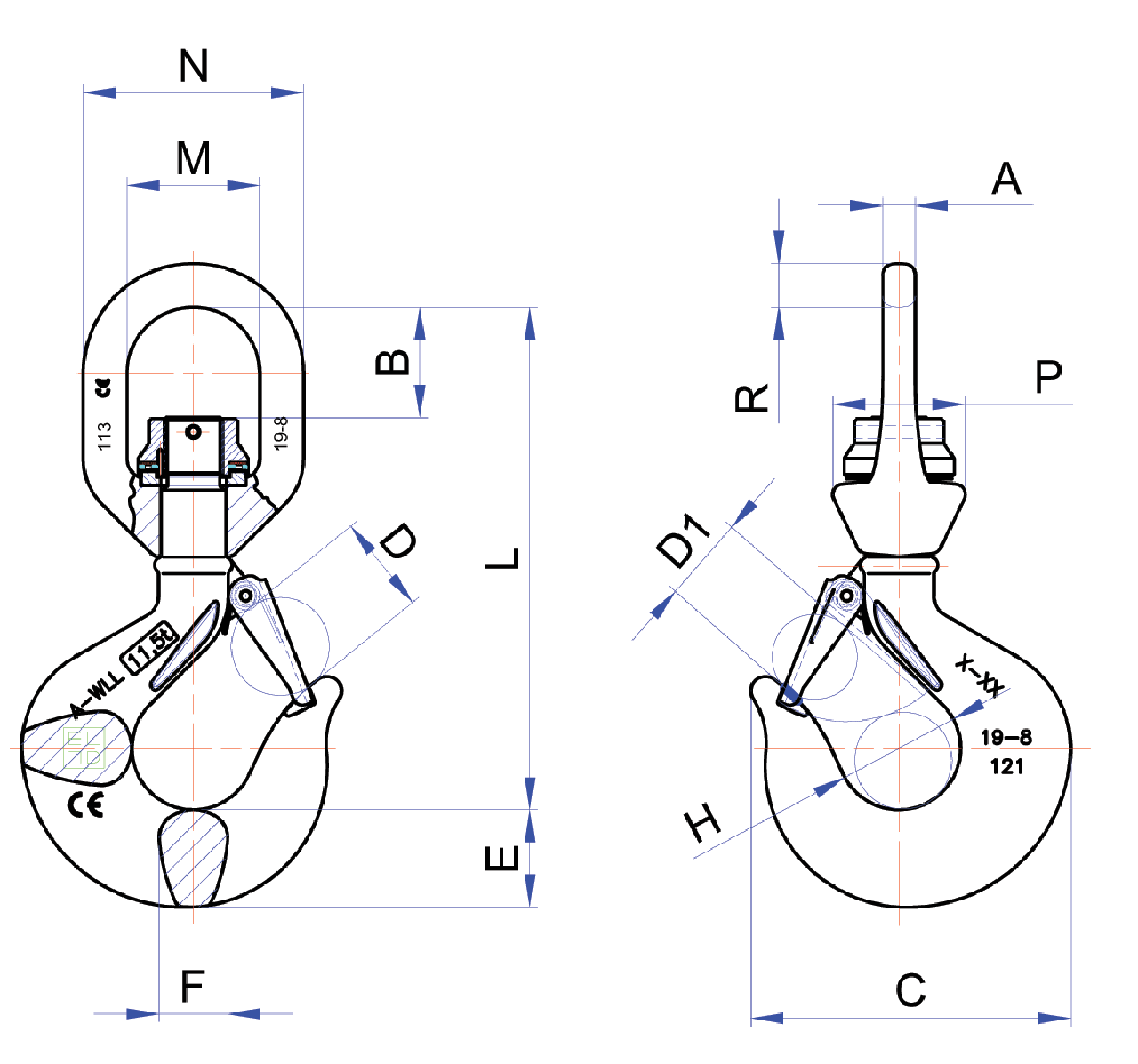

Kette (mm) A (mm) B (mm) C (mm) D (mm) D1 (mm) E (mm) F (mm) H (mm) L (mm) M (mm) N (mm) P (mm) R (mm) Gewicht
kg
CAD
11.10167010ES 167 010 ES 1,25 6 8 27 77 24 20 21 15 31 116 31 51 30 10 0,47
11.10167015ES 167 015 ES 1,6 7 10 31 82 26 22 23 18 34 140 38 63 39 12,5 1
11.10167020ES 167 020 ES 2,5 8 12,5 42 94 27 23 27 23 38 163 47 79 48 16 1,4
11.10167030ES 167 030 ES 3,2 10 12,5 40 106 32 27 31 23 42 172 47 79 48 16 1,66
11.10167045ES 167 045 ES 5,4 13 15 50 132 40 35 37 29 50 213 58 96 60 19 3,65
11.10167070ES 167 070 ES 8 16 17,5 65 165 51 43 49 37 62 266 72 120 70 24 5,87
11.10167110ES 167 110 ES 11,5 19 20 68 198 58 53 60 43 75 310 82 136 82 27 9,75
11.10167150ES 167 150 ES 16 22 24 84 222 66 58 67 52 84 352 92 154 92 31 15,3
11.10167200ES 167 200 ES 22 26 29 107 283 87 78 80 64 110 434 115 191 108 38 26,5
11.10167300ES 167 300 ES 31,5 32 34 117 339 97 87 94 80 120 512 132 222 132 45 50
