Allgemein: Ausgleichswirbel mit Gabel und Auge - mit Gleitlager und somit unter Last nicht drehbar.

Norm: Ähnlich US Federal Specl RR-C-271, Typ VII, Klasse 3.

  • Werkstoff: Hochfester Stahl.
  • Oberfläche: Feuerverzinkt.
  • Sicherheitsbeiwert: 5:1
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Art. Nr. WLL
t

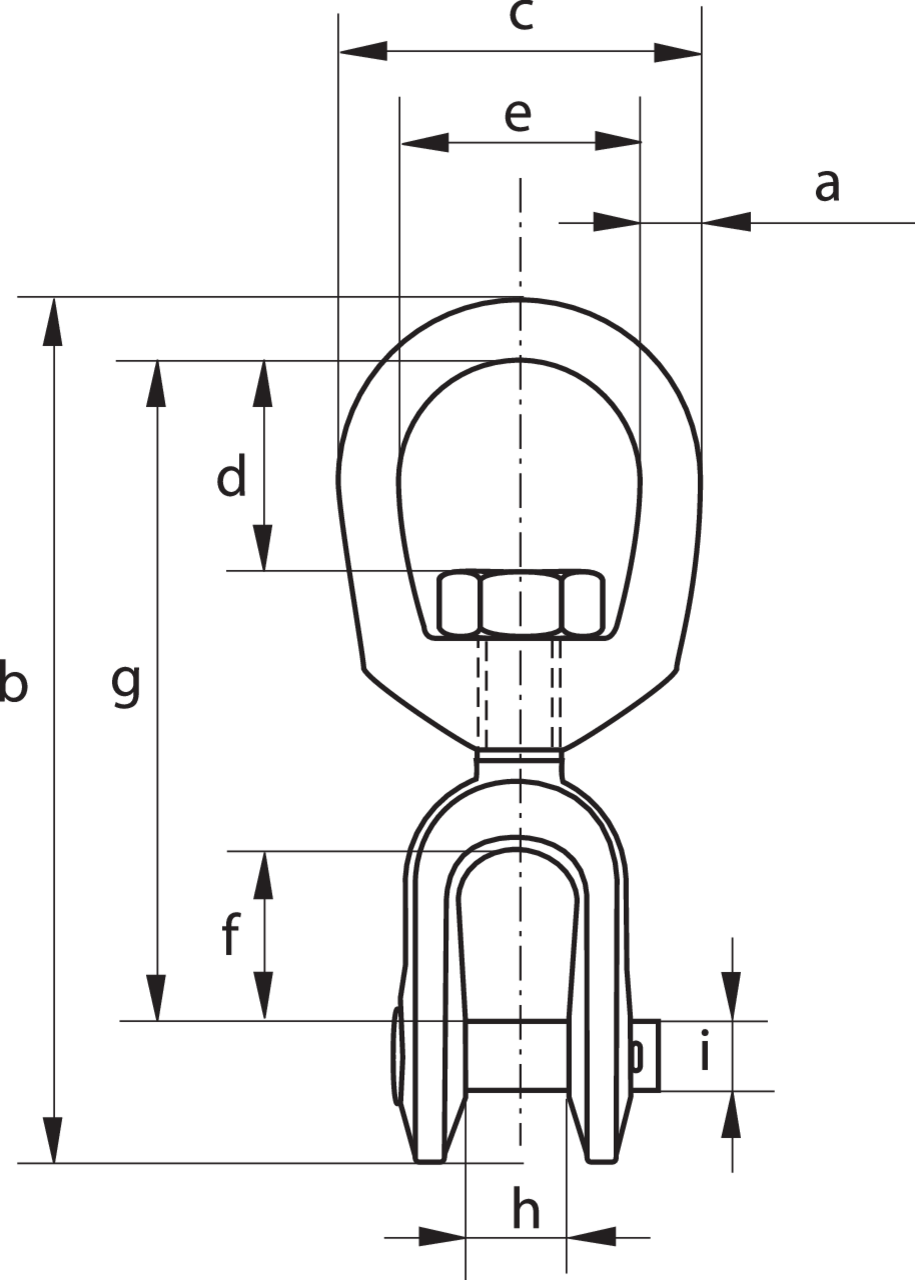

A (mm) B (mm) C (mm) D (mm) e (mm) f (mm) g (mm) h (mm) i (mm) Gewicht
kg
CAD
11.45WTGPGO06 0,39 6 84 32 18 19 22 67 12 6 0,09
11.45WTGPGO08 0,57 8 98 41 21 25 22 75 13 8 0,16
11.45WTGPGO10 1,02 10 121 51 24 32 27 92 16 10 0,32
11.45WTGPGO13 1,6 13 154 64 33 38 33 114 19 13 0,57
11.45WTGPGO16 2,4 16 186 76 40 44 38 135 24 16 1,12
11.45WTGPGO19 3,3 19 211 89 44 51 44 154 29 19 1,76
11.45WTGPGO22 4,5 22 242 102 52 57 52 178 30 22 2,66
11.45WTGPGO25 5,7 25 290 114 59 64 71 217 44 29 4,02
11.45WTGPGO32 8,2 32 329 143 68 80 71 230 52 35 7,14
11.45WTGPGO38 20,5 38 501 178 106 102 113 364 73 50 24,8
