Allgemein: Belastbar in alle Richtungen. Das Aufnahmeglied ist 360o Grad dreh- und 180o Grad schwenkbar. Der kugelgelagerte Wirbel richtet sich unter Last selbstständig aus.

Vorteile:
Eindeutige Anzeige der zulässigen Neigungswinkel in Verbindung mit Anschlagketten- bzw. -seilen.
- Zusätzliche Lagerung zum ruckfreien Drehen und Wenden auch unter Last.
- Das einmalige Design des TP-S verhindert ein Verdrehen oder Festklemmen des Aufhängegliedes.
- Korrosionsschutz durch galvanischen Überzug, auch im Innenbereich.
- Verbesserte Auflage durch mechanisch ausgebildete Abstützfläche.
- Verschleißanzeige des Kugellagers, Ablegereife auch ohne Messwerkzeug erkennbar.
- Vierfache Sicherheit gegen Bruch in allen Belastungsrichtungen.

  • Werkstoff: Öse und Wirbel aus legiertem Stahl der Güteklasse 10.
  • Kennzeichnung: WLL.
  • Oberfläche: Lackiert.
  • Hinweis: Die Oberfläche der Last, auf die der Anschlagwirbel geschweißt wird, muss plan sein und in der Lage, die auftretenden Kräfte aufzunehmen. Das Schweißen muss durch qualifiziertes Personal erfolgen.
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Art. Nr. Modell WLL
t

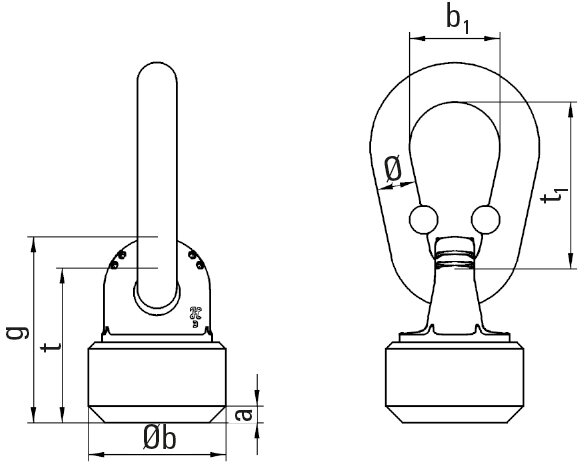

Aufnahmeglied Ø x t1 x b1 A (mm) Ø b (mm) g t (mm) Gewicht
kg
11.420381502000 TP-S 2,5 5 16x70x34 5,5x45° 52 68 57 0,95
11.420381504000 TP-S 4 8 18x85x45 7,0x45° 57 74 62 1,3
11.420381506000 TP-S 6,7 12 20x85x45 8,5x45° 70 95 78 2,2
11.420381510000 TP-S 10 15 23x115x60 10x45° 80 102 83 3,8
11.420381517000 TP-S 17 25 30x140x70 12x45° 100 129 106 6,66
Anschlagart







Strangzahl

1
1
2
2
2


3+4

3+4
Neigungswinkel
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
Typ

Tragfähigkeit









t







TP-S 2,5
5,0
2,5
10
5,0
3,55
2,5
5,3
3,75
TP-S 4
8,0
4,0
16
8,0
5,6
4,0
8,5
6,0
TP-S 6,7
12
6,7
24
13,4
9,5
6,7
14,0
10
TP-S 10
15
10
30
20
14
10
21,2
15
TP-S 17
25
17
50
34
23,5
17
35
25
