Allgemein: Kugelgelagerter und unter Last 360° drehbarer Anschlagpunkt. Hochfeste Anschlagöse 180° klappbar. Sonderschraube 100% rissgeprüft sowie mit Korrosionsschutz, gekennzeichnet mit Tragfähigkeit und Gewindegröße. Tabelle mit Tragfähigkeiten für Anwendungsfälle abhängig von Anschlagart, Stranganzahl und Neigungswinkel als Teil der Betriebsanleitung zu jedem Anschlagpunkt beigepackt.

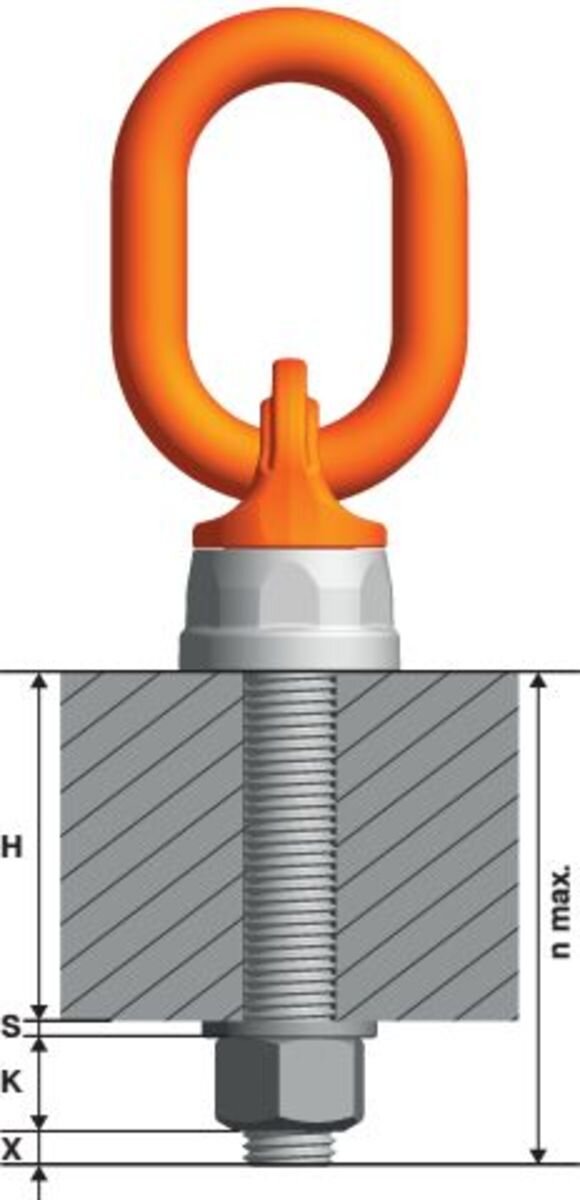

Erlaubte Anwendung: Tragfähigkeit lt. Prüfzeugnis bzw. Tragfähigkeitstabelle in den angegebenen Zugrichtungen – siehe Bild 1.
Nicht erlaubte Anwendung:
Bei der Wahl der Anordnung stellen Sie sicher, dass es nicht zu Fehlbelastungen kommen kann, z. B. wenn:
• Keine freie Ausrichtung in Zugrichtung möglich ist
• Zugrichtung nicht im vorgegebenen Bereich liegt (Bild 2)
• Bei Anliegen an Kanten oder Flächen.

  • Werkstoff: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: WLL, Gewindeabmessungen und individuelle Seriennummer.
  • Oberfläche: Lackiert.
  • Sicherheitsbeiwert: 4:1
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. Modell WLL
t
t

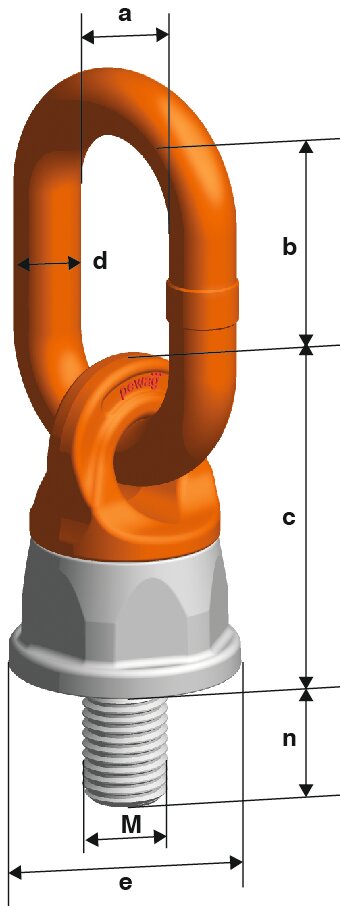

Gewinde n (mm) n max (mm) A
mm
B
mm
C
mm
Ø d (mm) Ø e (mm) Gewicht
kg
CAD
11.4291742 PLDW M8 0,3 M8 20 100 30 38 54 13 38 0,47
11.4291743 PLDW M10 0,5 M10 20 180 30 38 54 13 38 0,47
11.4291744 PLDW M12 0,7 M12 22 200 35 48 54 13 38 0,47
11.4291745 PLDW M14 1 M14 22 200 35 48 54 13 38 0,47
11.4291746 PLDW M16 1,5 M16 33 250 35 48 54 13 38 0,49
11.4291747 PLDW M20 2,5 M20 33 250 35 55 75 16 55 1,1
11.4291748 PLDW M24 4 M24 40 300 40 66 82 17 63 1,5
11.4291749 PLDW M30 6,7 M30 40 300 50 70 92 23 72 2,6
11.4291750 PLDW M36 8 M36 55 300 50 91 120 23 92 4,3
11.4291751 PLDW M42 10 M42 60 300 65 91 120 27 92 5,1
11.42321166 PLDW M45 12 M45 68 65 91 120 27 92 5,2
11.4291752 PLDW M48 12,5 M48 68 300 65 116 120 27 92 5,4
11.4232170 PLDW M56 24 M56 84 300 70 105 154 33 110 10,5
11.4232173 PLDW M64 25 M64 96 300 70 105 154 33 110 11,3
11.4274701 PLDW M72 40 M72 110 500 90 130 213 45 170 29
11.4274726 PLDW M80 45 M80 120 500 90 130 213 45 170 30
* Nur auf Anfrage.
Technische Änderungen vorbehalten.

Download CAD

Beschreibung

CAD
Download
Anschlagart




Strangzahl
1
1
2
2
2
2
3+4
3+4
2
3+4

Neigungswinkel
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
unsymm.
unsymm.

Code
Gewinde
Anzugsmoment
Tragfähigkeit












mm
Nm
t
mm










PLDW M8
M8
10
0,6
0,3
1,2
0,6
0,4
0,3
0,6
0,4
0,3
0,3
34
PLDW M10
M10
10
1,2
0,5
2,4
1
0,7
0,5
1
0,75
0,5
0,5
34
PLDW M12
M12
15
1,8
0,7
3,6
1,4
0,95
0,7
1,4
1
0,7
0,7
34
PLDW M14
M14
25
2,4
1
4,8
2
1,4
1
2,1
1,5
1
1
34
PLDW M16
M16
30
2,8
1,5
5,6
3
2,1
1,5
3,1
2,1
1,5
1,5
34
PLDW M20
M20
80
5
2,5
10
5
3,5
2,5
5,3
3,5
2,5
2,5
75
PLDW M24
M24
150
7
4
14
8
5,5
4
8,4
6
4
4
75
PLDW M30
M30
230
10
6,7
20
12
8,4
6
12,6
9
6
6
75
PLDW M36
M36
450
12,5
8
25
16
11,2
8
16,8
12
8
8
46
PLDW M42
M42
600
16
10
32
20
14
10
21
15
10
10
95
PLDW M45
M45
600
16
12
32
24
16,9
12
25,4
18
12
12
95
PLDW M48
M48
600
16
12,5
32
25
17,5
12,5
26,2
18
12,5
12,5
50
PLDW M56
M56
800
28
24
56
48
33,9
24
50,9
36
24
24
60
PLDW M64
M64
800
28
25
56
50
35,3
25
53
37,5
25
25
75
PLDW M72
M72
1200
60
40
120
80
56,5
40
84,8
60
40
40
145
PLDW M80
M80
1400
60
45
120
90
63,6
45
95,4
67,5
45
45
145
* Sonderausführungen auf Anfrage!
Technische Änderungen vorbehalten .
