Allgemein: 360° drehbarer Anschlagpunkt. Lastbügel 180° klappbar, hält in jeder gewünschten Position dank austauschbarer und patentierter Feder. Ebenfalls patentierte, austauschbare, unverlierbare Innensechskant-Sonderschraube. Festigkeitsklasse 10.9, 100% rissgeprüft sowie mit Chrom VI-freiem Korrosionsschutz, gekennzeichnet mit Tragfähigkeit und Gewindegröße. Festschraubbar mit Sechskant- oder Gabelschlüssel.

Pewag winner profilift beta ist mit metrischem oder UNC-Gewinde erhältlich, mit metrischem Gewinde ist pewag winner profilift beta auch mit maßgefertigten Gewindelängen lieferbar.

Erlaubte Anwendung: Tragfähigkeit lt. Prüfzeugnis bzw. Tragfähigkeitstabelle in den angegebenen Zugrichtungen – siehe Bild 1 und 2.

Nicht erlaubte Anwendung:
Bei der Wahl der Anordnung stellen Sie sicher, dass es nicht zu Fehlbelastungen kommen kann, z. B. wenn:
• Keine freie Ausrichtung in Zugrichtung möglich ist
• Zugrichtung nicht im vorgegebenen Bereich liegt (Bild 3)
• Bei Anliegen an Kanten oder Flächen (Bild 4)
Lastbügel muss vor Belastung in Zugrichtung eingestellt werden – nicht unter Last drehen. Weitere Details und Hinweise finden Sie in der ausführlichen Bedienungsanleitung.

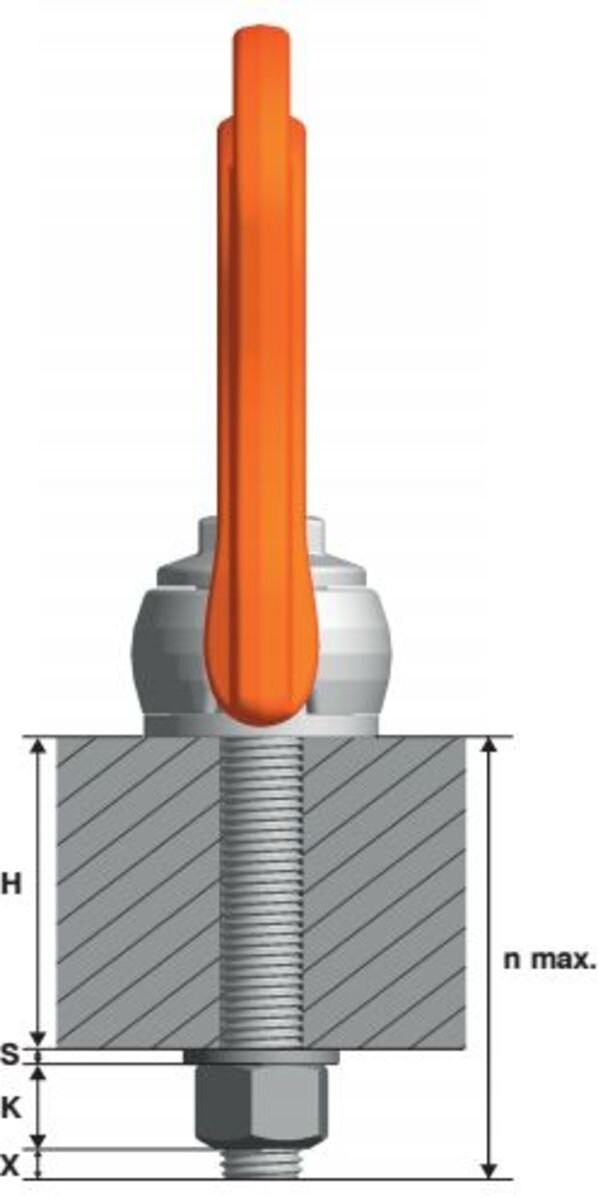

Die Ermittlung der benötigten Gewindelänge (L):
L= H + S + K + X

H = Materialhöhe
S = Dicke der Beilagscheibe
K = Höhe der Mutter (abhängig von Gewindegröße der Schraube)
X = Schraubenüberstand (doppelte Steigung der Schraube)
L max. = n max.

Bitte, bei Bestellung eines Anschlagpunktes mit Gewindesonderlänge die benötigten Gewindelänge „L“ bekannt geben.

  • Werkstoff: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: Tragfähigkeit, Gewindeabmessungen und individuelle Seriennummer.
  • Oberfläche: Lackiert.
  • Sicherheitsbeiwert: 5:1.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

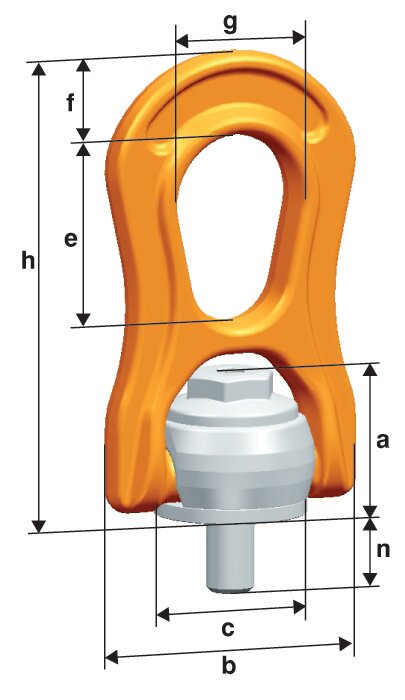

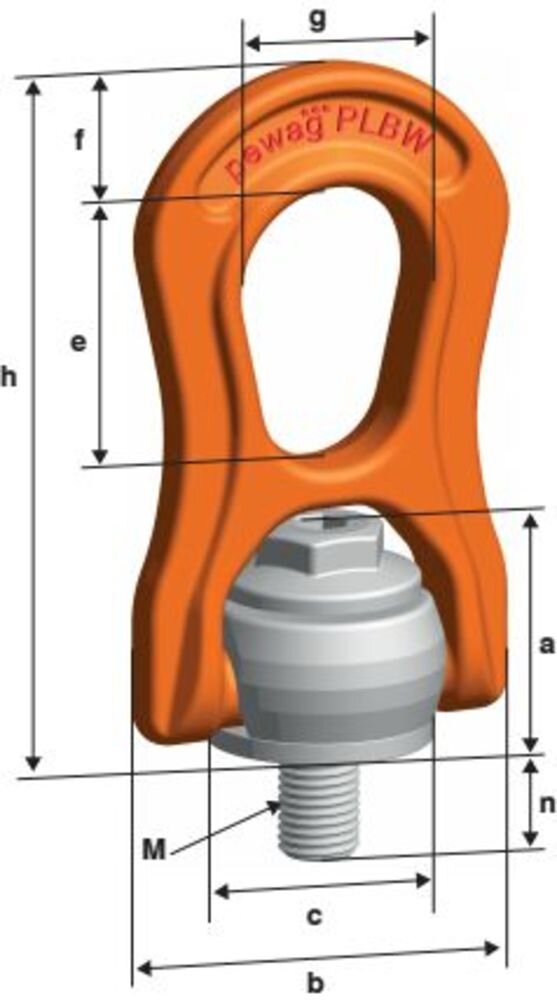

Artikel-Nr. Modell WLL
t
t
Gewinde n (mm) n max. (mm) A
mm
B
mm
C
mm
e (mm) f (mm) g (mm) h (mm) Gewicht
kg
CAD
11.4214229 PLBW 0,3 t 0,3 M8 13 80 29 56 30 38 18 27 94 0,32
11.4214230 PLBW 0,6 t 0,6 M10 15 100 29 56 30 38 18 27 94 0,33
11.4214236 PLBW 1 t 1 M12 17 180 29 56 30 38 18 27 94 0,34
11.4214231 PLBW 1,3 t 1,3 M14 22 220 43 79 45 55 25 38 138 1,03
11.4214232 PLBW 1,6 t 1,6 M16 24 260 43 79 45 55 25 38 138 1,04
11.4214237 PLBW 2 t 2 M18 27 295 43 79 45 55 25 38 138 1,07
11.4214188 PLBW 2,5 t 2,5 M20 30 335 43 79 45 55 25 38 138 1,08
11.4214238 PLBW 3 t 3 M22 33 355 64 118 68 85 38 58 209 3,5
11.4214239 PLBW 4 t 4 M24 36 355 64 118 68 85 38 58 209 3,53
11.4214240 PLBW 5 t 5 M27 40 355 64 118 68 85 38 58 209 3,58
11.4214241 PLBW 6,3 t 6,3 M30 45 355 64 118 68 85 38 58 209 3,66
11.4214242 PLBW 8 t 8 M33 54 328 106 188 108 132 60 91 331 14,5
11.4214233 PLBW 10 t 10 M36 59 328 106 188 108 132 60 91 331 14,6
11.4214234 PLBW 12,5 t 12,5 M42 69 328 106 188 108 132 60 91 331 14,9
11.4214235 PLBW 15 t 15 M48 74 328 106 188 108 132 60 91 331 15,2
Technische Änderungen vorbehalten

Download CAD

Beschreibung

CAD
Download
Anschlagart






Strangzahl
1
1
2
2
2
2
3+4
3+4
2 3+4


Neigungswinkel


90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
unsymm.

unsymm.



Code
Gewinde
Anzugsmoment
Tragfähigkeit











mm
Nm
t
mm mm









PLBW 0,3 t
M8
6
0,5
0,3
1
0,6
0,4
0,3
0,6
4,5
0,3
0,3
8 15
PLBW 0,6 t
M10
10
1
0,6
2
1,2
0,8
0,6
1,3
9
0,6
0,6
8 15
PLBW 1 t
M12
15
1,3
1
2,6
2
1,4
1
2,1
1,5
1
1
8 15
PLBW 1,3 t
M14
30
2
1,3
4
2,6
1,8
1,3
2,7
1,9
1,3
1,3
10 24
PLBW 1,6 t
M16
50
2,5
1,6
5
3,2
2,2
1,6
3,4
2,4
1,6
1,6
10 24
PLBW 2 t
M18
70
3
2
6
4
2,8
2
4,2
3
2
2
10 24
PLBW 2,5 t
M20
100
3,5
2,5
7
5
3,5
2,5
5,3
3,7
2,5
2,5
10 24
PLBW 3 t
M22
120
4,5
3
9
6
4,2
3
6,3
4,5
3
3
14 36
PLBW 4 t
M24
160
5,5
4
11
8
5,6
4
8,4

6

4
4
14 36
PLBW 5 t
M27
200
6,5
5
13
10
7
5
10,5
7,5
5
5
14 36
PLBW 6,3 t
M30
250
7
6,3
14
12,6
8,8
6,3
13,2
9,4
6,3
6,3
14 36
PLBW 8 t
M33
270
9
8
18
16
11
8
16,5
12
8
8
19 55
PLBW 10 T
M36
320
11
10
22
20
14
10
21
15
10
10
19 55
PLBW 12,5 T
M42
400
13,5
12,5
27
25
17,5
12,5
26,3
18,7
12,5
12,5
19 55
PLBW 15 T
M48
600
16
15
32
30
21
15
32
22,5
15
15
19 55
