Allgemein: 360° drehbarer Anschlagpunkt. Lastbügel 130° belastbar, hält in jeder gewünschten Position dank austauschbarer und patentierter Feder. Ebenfalls austauschbar ist die unverlierbare Innensechskant-Sonderschraube, Festigkeitsklasse 10.9, 100% rissgeprüft sowie mit Chrom VI-freiem Korrosionsschutz, gekennzeichnet mit Tragfähigkeit und Gewindegröße. Pewag winner profilift alpha ist mit 4-facher Sicherheit gegen Bruch in alle Richtungen belastbar. Pewag winner profilift alpha ist mit metrischem oder UNC-Gewinde erhältlich, mit metrischem Gewinde ist pewag winner profilift alpha auch mit maßgefertigten Gewindelängen lieferbar.

Kennzeichnung: Tragfähigkeit, Gewindeabmessungen und individuelle Seriennummer.

Erlaubte Anwendung:
Tragfähigkeit lt. Prüfzeugnis bzw. Tragfähigkeitstabelle in den angegebenen Zugrichtungen – siehe Bild 1.

Nicht erlaubte Anwendung:
Bei der Wahl der Anordnung stellen Sie sicher, dass es nicht zu Fehlbelastungen kommen kann, z. B. wenn:
• Keine freie Ausrichtung in Zugrichtung möglich ist
• Zugrichtung nicht im vorgegebenen Bereich liegt (Bild 2)
• Bei Anliegen an Kanten oder Flächen (Bild 3)
Lastbügel muss vor Belastung in Zugrichtung eingestellt werden – nicht unter Last drehen. Weitere Details und Hinweise finden Sie in der ausführlichen Bedienungsanleitung.

Die Ermittlung der benötigten Gewindelänge (L):
L= H + S + K + X

H = Materialhöhe
S = Dicke der Beilagscheibe
K = Höhe der Mutter (abhängig von Gewindegröße der Schraube)
X = Schraubenüberstand (doppelte Steigung der Schraube)
L max. = n max.

Bitte bei Bestellung eines Anschlagpunktes mit Gewindesonderlänge die benötigten Gewindelänge „L“ bekannt geben.

  • Material: Legierter Stahl der Güteklasse 10.
  • Oberfläche: Lackiert.
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

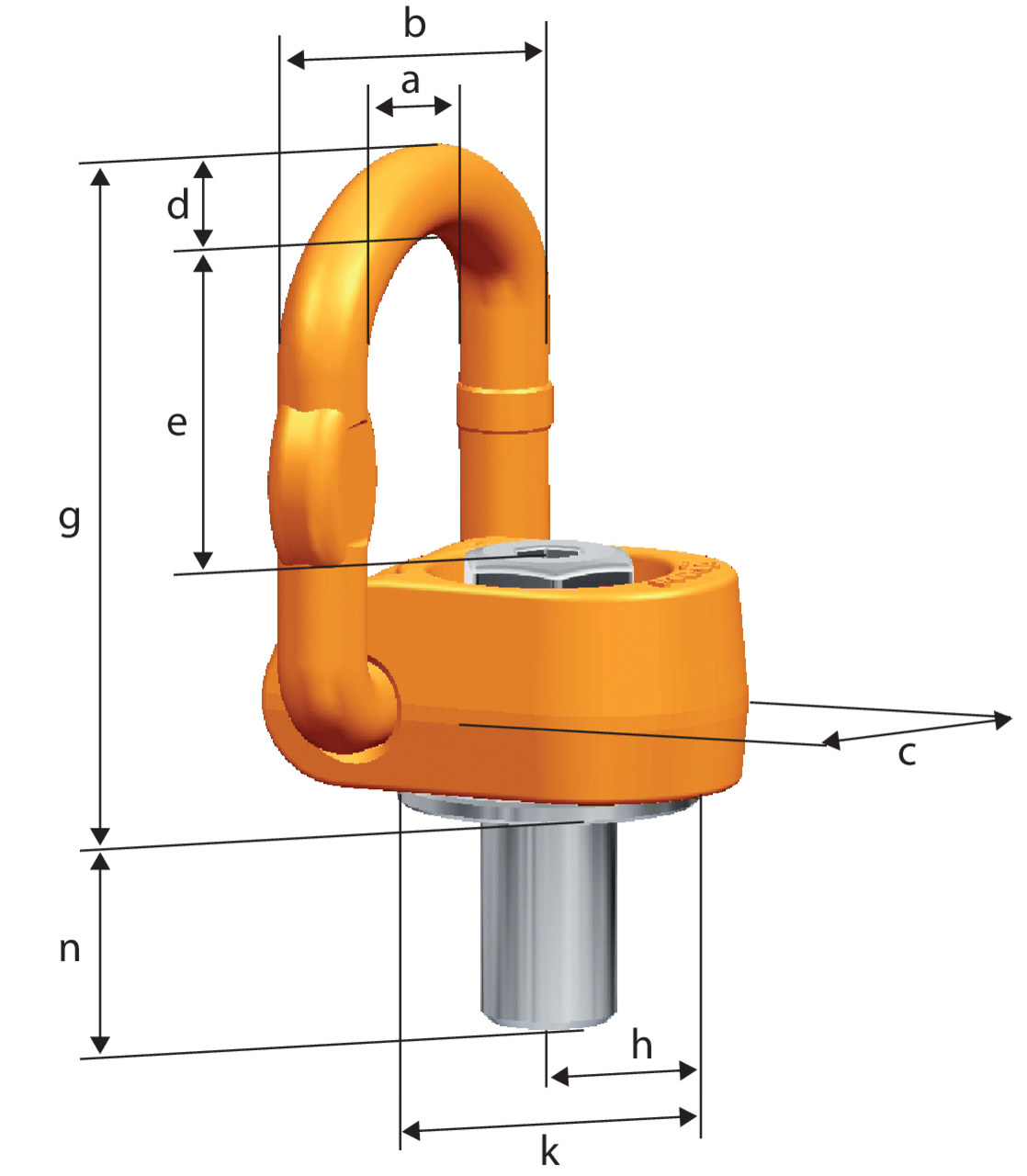

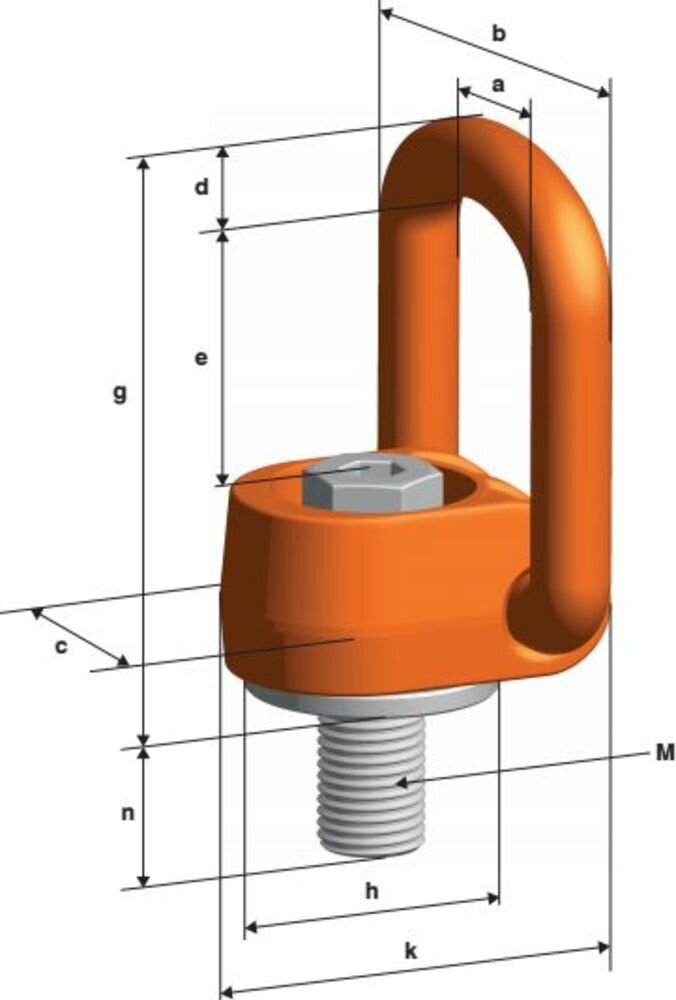

Artikel-Nr. Modell WLL
t
Gewinde n (mm) n max. (mm) A
mm
B
mm
C
mm
D
mm
e (mm) g (mm) h (mm) k (mm) Gewicht
kg
CAD
11.4258491 PLAW 0,3 t 0,3 M8 20 150 45 67 40 11 41 95 36 55 0,57
11.4258493 PLAW 0,63 t 0,63 M10 20 150 45 67 40 11 41 95 36 55 0,58
11.4258496 PLAW 1 t 1 M12 33 170 45 67 40 11 41 95 36 55 0,6
11.4242778 PLAW 1,5 t 1,5 M16 33 260 45 67 40 11 41 95 36 55 0,62
11.4261003 PLAW 2,5 t 2,5 M20 33 335 54 81 50 13 55 112 50 67 1,1
11.4261954 PLAW 4 t 4 M24 36 361 54 87 50 17 67 142 45 70 1,6
11.4261968 PLAW 6 t 6 M30 49 364 75 115 67 20 68 143 67 100 3,1
11.4235029 PLAW 7 t * 7 M36 55 374 75 115 67 20 65 143 60 100 3,3
11.4261979 PLAW 8 t 8 M36 55 365 93 147 85 27 87 188 85 120 6,1
11.4262009 PLAW 10 t 10 M42 65 290 93 147 85 27 87 188 85 120 6,4
11.4235028 PLAW 15 t 15 M42 63 340 115 181 105 33 108 246 106 150 12
11.4289137 PLAW 20 t 20 M48 73 340 115 181 105 33 108 246 106 150 12,3
* Sonderabmessungen nur auf Anfrage.
Technische Änderungen vorbehalten.

Download CAD

Beschreibung

CAD
Download
Anschlagart













Strangzahl
1
1
2
2
2
3+4
3+4
3+4 2
3+4


Neigungswinkel


90°
90°
0°-45°
45°-60°
0°-45°
45°-60° unsymm.
unsymm.


Code
Gewinde
Anzugsmoment
Tragfähigkeit












mm
Nm
t
mm mm










PLAW 0,3 t
M8
35
0,3
0,3
0,6
0,6
0,4
0,3
0,6
0,4
0,3
0,3
10 24
PLAW 0,63 t
M10
70
0,63
0,63
1,25
1,25
0,85
0,63
1,3
0,9
0,63
0,63
10 24
PLAW 1 t
M12
120
1
1
2
2
1,4
1
2,1
1,5
1
1
10 24
PLAW 1,5 t
M16
150
1,5
1,5
3
3
2,1
1,5
3,1
2,2
1,5
1,5
10 24
PLAW 2,5 t
M20
170
2,5
2,5
5
5
3,5
2,5
5,3
3,7
2,5
2,5
8 24
PLAW 4 t
M24
400
4
4
8
8
5,6
4
8,4
6
4
4
14 36
PLAW 6 t
M30
500
6
6
12
12
8,5
6
12,7
9
6
6
14 36
PLAW 7 t*
M36
800
7
7
14
14
9,8
7
14,8
10,4
7
7
27 -
PLAW 8 t
M36
800
8
8
16
16
11,3
8
16,9
12
8
8
19 36
PLAW 10 t
M42
1500
10
10
20
20
14
10
21
15
10
10
32 -
PLAW 15 t
M42
1500
15
15
30
30
21
15
31,5
22,5
15
15
19 55
PLAW 20 t
M48
2000
20
20
40
40
28
20
42
30
20
20
19 55
