Allgemein: Die Aufnahmeöse des Anschlagpunktes ist 360° drehbar und 180° schwenkbar. Sie arretiert selbstättig.

  • Werkstoff: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: Tragfähigkeit, Herstellerkennzeichnung, Chargenrückverfolgungscode.
  • Oberfläche: Lackiert.
  • Hinweis: Die Oberfläche der Last, in die die Anschlagwirbel eingeschraubt werden, muss plan sein und in der Lage, die auftretenden Kräfte aufzunehmen.
  • Sicherheitsbeiwert: 4:1
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

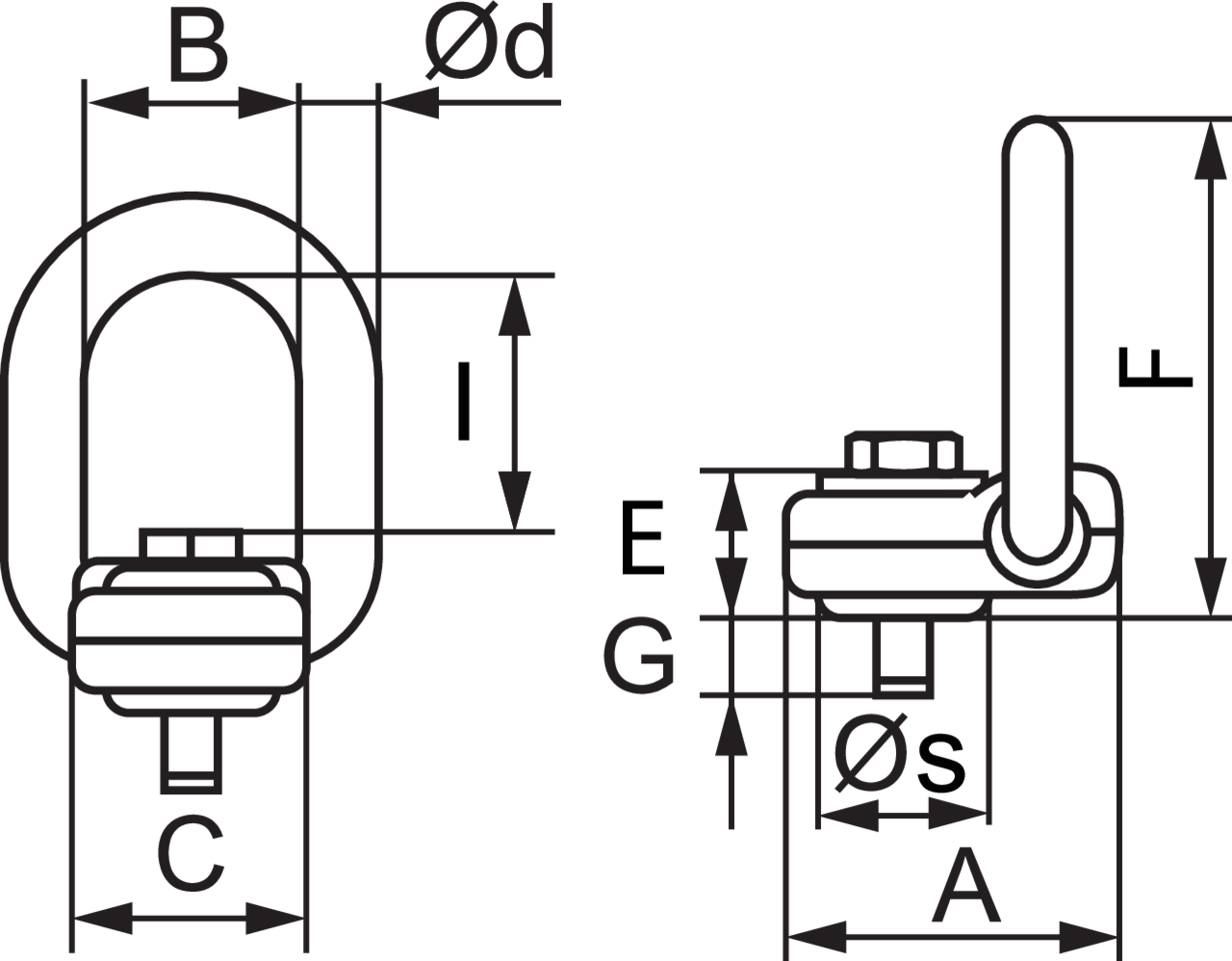

Art. Nr. Modell WLL Gewinde Anzugsmoment A (mm) B (mm) C (mm) E (mm) F (mm) G (mm) L (mm) d (mm) s (mm) Gewicht
kg
CAD
04.13FP005 FP-0,5 0,5 M10 40 69 50 48 28 100 12 52 13 34 0,7
04.13FP008 FP-0,8 0,8 M12 65 69 48 50 28 100 17 51 13 34 0,71
04.13FP015 FP-1,5 1,5 M16 160 69 50 48 28 100 27 49 13 34 0,72
04.13FP025 FP-2,5 2,5 M20 250 69 50 48 28 100 42 46 13 34 0,73
04.13FP045 FP-4S 4 M24 300 69 50 48 30 100 50 42 13 34 0,76
04.13FP04 FP-4 4 M24 300 104 76 72 39 147 41 74 18 58 2,6
04.13FP05 FP-5 5 M27 400 104 76 72 39 147 51 72 18 58 2,7
04.13FP06 FP-6 6 M30 500 104 76 72 39 147 51 70 18 58 2,8
04.13FP08 FP-8 8 M36 600 104 76 72 43 147 57 62 18 58 2,8
*Bei unsymmetrischer Lastverteilung gelten für die 2-, 3- und 4-strängigen Anschlagmittel die Tragfähigkeiten für 1-strängige bei 0° Neigungswinkel.





Download CAD

Beschreibung

CAD
Download
WLL (t)
0.7 0.5 0.7
1.25 0.8 1.12
2.12 1.5 2
3.55 2.5 3.35
4 4 5.6
5.6 4 5.6
7.1 5.3 7.1
8 6 8
8 8 11.2
